| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

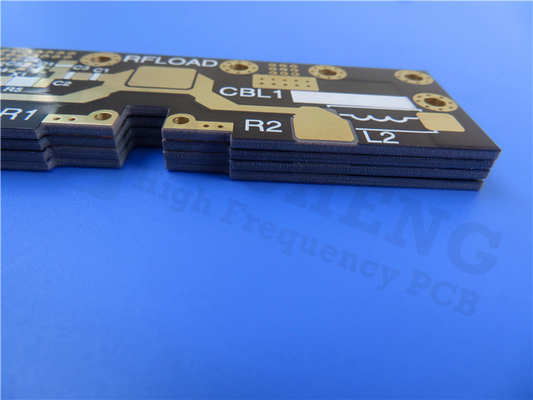

새로 선보인 PCB를 소개합니다. 로저스 RT/더로이드 5870 유리 마이크로 파이버 강화 PTFE 복합재로 전문적으로 제작되었습니다.이 2층 딱딱 PCB는 고주파 응용 프로그램의 요구를 충족하도록 설계되었습니다., 뛰어난 전기 성능과 신뢰성을 제공합니다.
PCB의 재료, 로저스 RT/더로이드 5870은 잘 정립되고 널리 신뢰되는 강화된 PTFE 재료입니다. 10 GHz/23 ° C에서 2.33 +/- 0.02의 프로세스 DK와 0의 소분 요인.0012 같은 주파수와 온도에서, 그것은 강화 된 PTFE 재료 중 가장 낮은 전기 손실을 보장합니다. 이것은 높은 신뢰성 성능을 보장하는 효율적인 신호 전송과 최소한의 신호 손실을 가능하게합니다.
PCB의 구성 세부 사항에는 양쪽 모두 35μm 두께의 구리 층이 포함되어 있습니다. 로저스 코어 RT / 두로이드 5870 층은 0.787mm (31mil) 두께를 가지고 있습니다.우수한 차원 안정성과 신호 무결성을 제공합니다.완성 된 보드는 0.9mm의 두께를 가지고 있으며, 컴팩트하고 신뢰할 수있는 디자인을 보장합니다. 보드 차이는 45mm x 51mm로 정확하게 제조되며, 허용 범위는 +/- 0.15mm입니다.
이 PCB 는 예외적 인 다재다능성 과 사용 편의성 을 제공한다. 이 PCB 는 쉽게 절단, 공유, 그리고 모양 으로 가공 될 수 있으며, 다양한 응용 분야 에 원활 한 통합 을 가능하게 한다.그 저항성 용매 및 반응 물질에 사용 된 에치 또는 접착 가장자리와 구멍은 장기 내구성 및 신뢰성을 보장.
가혹한 환경에 견딜 수 있도록 만들어진 PCB는 습도가 높은 환경에 이상적입니다.이것은 다양한 응용 프로그램에 적합합니다.상업용 항공사 광대역 안테나, 마이크로 스트립 및 스트립 라인 회로, 밀리미터 파드 애플리케이션, 레이더 시스템, 가이드 시스템 및 포인트-투-포인트 디지털 라디오 안테나.
최고 품질 기준을 유지하기 위해, 우리의 PCB는 배송 전에 100% 전기 테스트를 거칩니다. 우리는 일관된 품질과 신뢰성을 보장하는 IPC-Class-2 표준을 엄격히 준수합니다.전 세계 사용 가능, 당신은 우리의 PCB가 당신의 프로젝트가 당신을 데려가는 곳과 상관없이 접근 할 수 있다고 믿을 수 있습니다.
모든 기술적 질문 또는 문의는 sales10@bichengpcb.com에서 아이비에 연락하십시오. 우리의 팀은 프로젝트의 성공을 보장하기 위해 예외적인 지원과 전문 지식을 제공하는 데 전념합니다.
| 다이렉트릭 상수,ε 프로세스 | 2.33 2.33±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.33 | Z | 제1호 | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0005 0.0012 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -115 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1300 ((189) | 490(71) | X | ||||
| 1280 ((185) | 430(63) | Y | ||||
| 극심 한 스트레스 | 50(7.3) | 34(4.8) | X | |||
| 42 (6.1) | 34(4.8) | Y | ||||
| 최후의 압력 | 9.8 | 8.7 | X | % | ||
| 9.8 | 8.6 | Y | ||||
| 압축 모듈 | 1210 ((176) | 680(99) | X | MPa ((kpsi) | A | ASTM D 695 |
| 1360 ((198) | 860 ((125) | Y | ||||
| 803 ((120) | 520 ((76) | Z | ||||
| 극심 한 스트레스 | 30(4.4) | 23(3.4) | X | |||
| 37 (5.3) | 25(3.7) | Y | ||||
| 54(7.8) | 37 (5.3) | Z | ||||
| 최후의 압력 | 4 | 4.3 | X | % | ||
| 3.3 | 3.3 | Y | ||||
| 8.7 | 8.5 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.22 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 22 28 173 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 27.2(4.8) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
RT/듀로이드 5870의 힘을 탐구: 고주파 애플리케이션의 잠재력을 풀어주기
소개:
고주파 애플리케이션의 세계에서는 최적의 전기 성능과 신뢰성을 보장하기 위해 올바른 PCB 재료를 선택하는 것이 중요합니다.특유 한 특성 으로 돋보이는 재료 는 RT/duroid 5870 입니다.이 기사에서 우리는 RT/duroid 5870의 특징과 이점에 깊이 들어가 전기 성능, 기계적 특성, 가공 능력,가혹한 환경에서의 내구성, 다재다능한 애플리케이션, 품질 표준, 글로벌 가용성 및 기술 지원이 여행에 참여하여 RT/Duroid 5870의 진정한 잠재력을 발굴하고 고주파 설계에 미치는 영향을 알아보세요..
전기 성능을 풀기:
우수한 전기 성능의 열쇠는 변전체 상수와 방출 요인입니다. RT/duroid 5870은 2의 변전체 상수를 자랑합니다.33, 효율적인 신호 전송과 최소한의 신호 손실을 보장합니다. 0.0012, 그것은 에너지 손실을 최소화하고 신호 무결성을 향상시켜 고 주파수 응용 프로그램에 이상적입니다.
견고 하고 신뢰성 있는 것
RT/duroid 5870는 -115 ppm/°C의 열 계수와 함께 뛰어난 열 안정성을 보여 넓은 온도 범위에서 일관된 성능을 보장합니다.팽창 모듈과 최종 스트레스를 포함하여방 온도나 높은 온도에서, RT/Duroid 5870은 흔들리지 않는 신뢰성을 제공합니다.
원활한 통합:
PCB 가공 및 모양을 만드는 것은 사용자 지정 설계에 필수적입니다. RT/duroid 5870은 뛰어난 가공성을 제공하여 쉽게 절단, 공유 및 모양을 할 수 있습니다.잘 정립 된 재료 특성 은 여러 가지 응용 프로그램 에 다재다능 한 선택 이다, 디자이너들이 그들의 아이디어를 실현할 수 있는 자유를 제공합니다.
가혹 한 환경 에서 내구성:
고 습도 환경에서 작동하거나 용매 및 반응 물질과 접촉하면 PCB에 도전이 될 수 있습니다. 그러나 RT/duroid 5870은 그러한 조건에서 우수합니다.에치링 또는 접착 가장자리 및 구멍에 사용되는 용매 및 반응기에 내성이 있습니다., 장기적인 내구성을 보장합니다. 0.02%의 수분 흡수율과 화학 저항은 까다로운 환경에 대한 이상적인 선택입니다.
응용의 다양성:
RT/duroid 5870는 항공우주, 통신 및 레이더 시스템과 같은 산업에서 광범위한 응용을 찾습니다. 상업 항공의 광대역 안테나에 적합합니다.마이크로 스트립 및 스트립라인 회로, 밀리미터파 애플리케이션, 레이더 시스템, 가이드 시스템, 포인트에서 포인트 디지털 라디오 안테나넓은 주파수 범위에서 RT/duroid 5870의 균일한 전기적 특성은 고주파수 설계에 대한 솔루션으로 만듭니다..
품질 보장:
PCB 소재에 관해서 품질은 가장 중요합니다. RT/duroid 5870은 IPC-Class-2 표준을 충족하여 일관성 있고 신뢰할 수있는 성능을 보장합니다.엄격 한 전기 검사 는 각 PCB 가 최고 수준의 품질 과 성능 을 갖추고 있음을 보장 한다RT/Duroid 5870을 사용하면 고주파 디자인이 좋은 손에 있다는 것을 확신할 수 있습니다.
전 세계 사용 가능성:
프로젝트가 어디로 가든 RT/duroid 5870은 전 세계적으로 쉽게 사용할 수 있습니다. 우리의 광범위한 유통 네트워크는 당신이 어디에 있든이 예외적인 PCB 물질에 액세스 할 수 있음을 보장합니다.지리적 제한에 작별 인사를 하고 고주파 애플리케이션을 위한 RT/Duroid 5870의 글로벌 사용성을 받아들이세요.
기술 지원 및 전문 지식:
우리는 고주파 애플리케이션을 설계하는 것이 복잡하다는 것을 알고 있습니다.우리의 경험 많은 전문가 팀은 귀하의 질문에 대답 할 수 있습니다.우리의 기술 지원과 전문 지식으로, 당신은 자신있게 당신의 고주파 디자인을 생명으로 가져올 수 있습니다.
미래 혁신:
고주파 애플리케이션의 세계는 끊임없이 진화하고 있으며, RT/duroid 5870도 마찬가지입니다. 기술의 발전에 따라 새로운 가능성과 애플리케이션이 등장합니다.RT/duroid 5870의 미래 혁신과 잠재력을 탐구함으로써 곡선에서 앞서이 PCB 물질이 고주파 설계의 경계를 계속 밀어내고 새로운 가능성을 열어주는 방법을 알아보세요.
결론:
RT/duroid 5870은 고주파 애플리케이션에 대한 가능성을 열어주는 게임 변경 PCB 재료입니다.원활한 통합 기능가혹한 환경에서의 내구성, 다재다능한 응용, 품질 표준에 대한 준수, 글로벌 가용성 및 전용 기술 지원으로 엔지니어와 디자이너에게 이상적인 선택이됩니다.RT/더로이드 5870, 당신은 당신의 고주파 설계의 잠재력을 풀고 당신의 아이디어를 생명으로 만들 수 있습니다.
|
|
