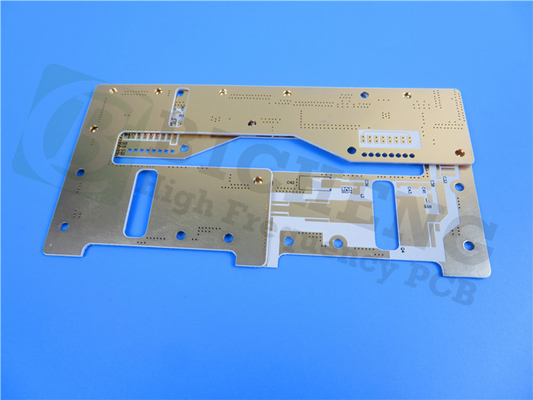

| 하이 라이트: | 흰색 실크 스크린 몰입 금 PCB,이중 면 잠수 금 PCB,RF-60A RF PCB 보드 |
||
|---|---|---|---|
우리는 새로 선보인 PCB를 소개합니다. RF 애플리케이션을 위해 31ml RF-60A 재료로 만들어졌습니다. 이 PCB의 세부 사항을 살펴 보겠습니다.
RF-60A PCB 재료:
정확성과 혁신으로 제작된 우리의 RF-60A PCB는 유기 세라믹 유리섬유 강화 라미네이트를 갖추고 있어 비교할 수 없는 신뢰성과 내구성을 보장합니다.10GHz에서 변압수는 6입니다..15, 그리고 10GHz의 분산 인수는 0입니다.0028수분 흡수율은 0.02%에 불과하며 다양한 환경 조건에서도 매우 안정적입니다. CTE (열 확장 계수) 값은 x CTE: 9 ppm/°C, y CTE:8ppm/°C, z CTE: 69ppm/°C
주요 이점:
우리의 RF-60A PCB가 당신의 프로젝트에 가져다주는 장점을 경험하십시오. 낮은 수분 흡수와 함께, 그것은 다양한 환경에서 향상된 신뢰성을 보장합니다.넓은 주파수 범위에서 안정적인 Dk (dielectric 상수) 는 신호의 일관성 확보를 보장합니다.그것의 차원적으로 안정적인 구조는 정확한 성능과 호환성을 보장하고, 낮은 Z 축 확장 신호 손실을 최소화하고 효율성을 극대화합니다. 높은 휘힘 강도,RF-60A PCB는 까다로운 애플리케이션에 원활하게 통합됩니다.또한, 그것의 예외적인 융합은 뛰어난 신뢰성과 내구성을 보장합니다. 우리의 RF-60A PCB 또한 ROHS와 WEEE를 준수하고 환경 표준을 충족한다는 것을 확신하십시오.
건설 세부 사항:
우리는 최고 수준의 제품을 제공하기 위해 모든 세부 사항에 세심한 주의를 기울입니다. RF-60A PCB는 최적의 성능을 위해 최적화된 2층 딱딱한 스택업을 갖추고 있습니다.RF-60A 코어는 31mil (0.787mm) 두께.
강도와 신뢰성:
우리의 RF-60A PCB는 당신의 기대를 초과하도록 설계되었습니다. 보드 크기는 157mm x 109mm (8PCS, 8 종류) +/- 0.15mm의 허용량으로 측정됩니다. 최소 흔적 / 공간은 5/6 밀리입니다.복잡한 디자인을 허용합니다, 최소 구멍 크기는 0.35mm이며, 정확한 연결을 보장합니다. 제조 프로세스를 단순화하는 맹인 비아스가 없습니다. 완성 된 보드의 두께는 0.9mm입니다.성능과 유연성의 균형을 맞추는 것. 1 온스 (1,4 밀리) 의 완공 구리 무게로 외부 층에 최적의 전도성을 보장합니다.표면 완성도는 몰입 금, 우수한 용접성을 보장합니다. 상단 실크스크린은 흰색으로 구성 요소를 명확하게 식별 할 수 있습니다. RF-60A PCB는 또한 강화 된 보호를 위해 녹색의 상단 용접 마스크를 갖추고 있습니다.품질과 신뢰성을 보장하기 위해 100% 전기 테스트가 운송 전에 수행됩니다..
PCB 통계:
우리의 RF-60A PCB는 다양한 요구 사항을 충족하도록 설계되었습니다. 총 172 개의 패드로 25 개의 구성 요소를 수용 할 수 있습니다. 125 개의 구멍 패드와 47 개의 상위 SMT 패드를 포함하여. 아래쪽 SMT 패드가 없습니다.153개의 비아와 6개의 그물, 우리의 RF-60A PCB는 충분한 연결 옵션을 제공합니다.
전 세계 사용 가능성:
여러분이 어디에 있든, 우리의 RF-60A PCB는 여러분의 혁신을 동원하기 위해 쉽게 사용할 수 있습니다. 우리는 전 세계 고객들에게 특별한 지원과 서비스를 제공합니다.
응용 프로그램:
우리의 RF-60A PCB의 다재다능성은 전력 증폭기, 필터 및 결합기, 수동 구성 요소 및 안테나 등 다양한 애플리케이션에 이상적입니다.
연락처:
모든 기술적 문의 또는 추가 정보에 대해, sales10@bichengpcb.com에서 아이비에 연락하십시오. 우리의 헌신적인 팀은 모든 단계에 당신을 돕기 위해 준비되어 있습니다.
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.6 | 6.15 | 6.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 | 0.0038 | 0.0038 | ||
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 53 | kV | 53 |
| 다이 일렉트릭 강도 | ASTM D 149 | V/mil | 880 | kV/mm | 35 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 9.0 x 108 | MOHm/cm | 9.0 x 108 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모 | 2.28 x 108 | 모 | 2.28 x 108 |
| 활 저항 | IPC-650 25.1 | 2초 | 193 | 2초 | 193 |
| 융통력 (MD) | ASTM D 790 | PSI | 18,300 | N/mm2 | 126.2 |
| 굽기 강도 (CD) | ASTM D 790 | PSI | 14,600 | N/mm2 | 100.7 |
| 팽창 강도 (MD) | ASTM D 3039 | PSI | 19,500 | N/mm2 | 134.4 |
| 팽창 강도 (CD) | ASTM D 3039 | PSI | 16,300 | N/mm2 | 112.4 |
| 유니 즈 모듈 | ASTM D 3039 | kpsi | 1,590 | N/mm2 | 11,000 |
| 포이슨 비율 | ASTM D 3039 | 0.068 | N/mm2 | 0.068 | |
| 압축 모듈 | ASTM D 695 (23°C) | kpsi | 338 | 2,330 | |
| 피일 강도 (1온스 ED) | IPC-650 24.8 세컨드 52.2 (열압) | 파운드/인 | 8 | N/mm | 1.4 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.68 | mm/M | 0.68 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 1.05 | mm/M | 1.05 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.79 | g/cm3 | 2.79 |
| 열전도성 | ASTM F 433 | W/M*K | 0.4 | W/M*K | 0.4 |
| CTE (X축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 9 | ppm/°C | 9 |
| CTE (Y축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 8 | ppm/°C | 8 |
| CTE (Z축) | ASTM D 3386 (-30°C ~ 125°C) | ppm/°C | 69 | ppm/°C | 69 |
| 배출가스 (% TML) | ASTM E 595* | % | 0.02 | % | 0.02 |
| 배출가스 (% CVCM) | ASTM E 595* | % | 0.00 | % | 0.00 |
| 배출가스 (% WVR) | ASTM E 595* | % | 0.01 | % | 0.01 |
| 불화성 등급 | UL 94 | V-0 | V-0 |
RF-60A PCB와 연결을 풀기: 포괄적인 제품 개요
소개
전자 설계의 영역에서 RF-60A PCB는 게임 변경자로 부상했습니다. 연결성에 혁명을 일으키고 뛰어난 성능을 제공합니다.이 포괄적인 기사 RF-60A PCB의 기술적 사양과 특징에 잠수, 그 능력을 보여주며 다양한 응용에 적합성을 강조합니다.우리는 RF-60A PCB가 어떻게 인쇄 회로 보드의 세계에서 새로운 표준을 설정하는지 탐구합니다..
특이한 다이 일렉트릭 성질
RF-60A PCB는 높은 주파수에서도 신호의 무결성을 보장하는 뛰어난 변압 성질을 자랑합니다.광범위한 주파수 범위에서 일관된 성능을 보장합니다.또한, 10 GHz에서 0.0038의 낮은 분산 인수 (Df) 는 신호 손실을 최소화하여 정확하고 효율적인 연결을 요구하는 까다로운 응용 프로그램에 이상적입니다.0의 낮은 수분 흡수율.02%는 다양한 환경 조건에서 안정성을 보장하며 전자 부품에 영향을 줄 수있는 습기와 관련된 문제로부터 보호합니다.
강한 기계적 강성
신뢰성과 내구성을 위해 설계된 RF-60A PCB는 특별한 기계적 강도를 보여줍니다.기계 방향 (MD) 및 가로 방향 (CD) 에서 두 가지의 굽힘 강도는 엄격한 표준을 충족, MD 값은 18,300 psi (126.2 N/mm^2) 이며 CD 값은 14,600 psi (100.7 N/mm^2) 이다. 이 특성은 PCB가 성능을 손상시키지 않고 구부러짐과 스트레스에 견딜 수있는 능력을 보장합니다.또한, 그 높은 팽창 강도, MD 값 19,500 psi (134.4 N/mm ^ 2) 및 CD 값 16,300 psi (112.4 N/mm ^ 2), 그것의 견고함을 강화 RF-60A PCB의 1,590 kpsi (11,0 kPa) 의 영의 모듈000N/mm^2) 와 0의 포이슨 비율.068은 더 나아가 기계적 안정성을 증진시키고, 까다로운 응용 분야에서 마음의 평화를 제공합니다.
신뢰성 과 안정성
RF-60A PCB의 경우 신뢰성 및 안정성이 우선 순위에 있습니다. 굽은 후에도 최소 크기의 변화와 함께 우수한 차원 안정성을 나타냅니다. 차원 안정성 값은 0입니다.68 밀리 / 인 (0.68 mm/M) 를 기계 방향 및 1.05 mils/in (1.05 mm/M) 를 가로 방향 으로 사용 한다. 또한, 8 lbs/in (1.5 mm/M) 의 껍질 강도 와 함께 열 스트레스 하 에서 구조적 무결성 을 유지 한다.4N/mm) 1온스이 특성은 RF-60A PCB가 도전적인 열 환경에서도 작동 중에 안정적이고 신뢰할 수 있도록합니다.
환경 준수 및 안전
RF-60A PCB는 성능이 뛰어나고 또한 환경 표준을 준수합니다.ROHS (위험 물질 제한) 및 WEEE (전기 및 전자 장비 폐기물) 규정을 준수합니다.안전 재료 사용 을 보장 합니다. 또한, UL 94 V-0의 연화성 등급은 화재 저항성 특성을 강조하여 추가 안전 층을 제공합니다.RF-60A PCB는 엄격한 테스트를 거칩니다., 아스TM E 595의 요구 사항을 충족하는 최소한의 아스 가스 비율을 입증하는 아스TM E 595의 시험을 포함하여.
결론
RF-60A PCB는 연결성과 성능의 새로운 기준을 설정합니다.환경 표준을 준수하는 것은 다양한 전자 응용 프로그램에 대한 이상적인 선택입니다., 혁신을 추진합니다.
