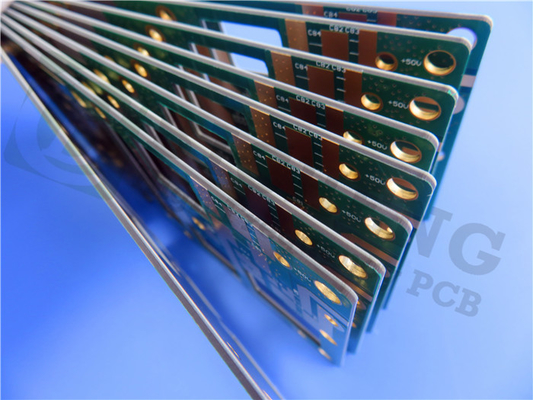

25밀리 TMM10 1온스 0.7mm 배아 구리 PCB

TMM10 PCB를 소개합니다. 고성능 솔루션으로 RF 및 마이크로파 애플리케이션의 까다로운 요구 사항을 충족합니다.그리고 열성 폴리머 복합재료이 PCB 물질은 뛰어난 성능과 신뢰성, 내구성을 제공합니다. TMM10 PCB는 뛰어난 신호 무결성, 효율적인 열 관리,그리고 공정 화학 물질에 대한 저항성, 그것은 광범위한 응용 프로그램에 대한 이상적인 선택입니다.

TMM10 PCB는 10 GHz/23°C에서 9.20 +/-.23의 프로세스 다이 일렉트릭 상수 (Dk) 를 갖추고 있으며, 높은 주파수 환경에서 신뢰할 수있는 신호 전송과 우수한 성능을 보장합니다.분산 인수는 0.0022 같은 주파수에서 신호 손실을 최소화하고 최적의 신호 무결성을 보장합니다.

TMM10 PCB의 주요 장점 중 하나는 구리와 일치하는 열 확장 계수입니다.이 특징은 기계적 스트레스 위험을 줄이고 PCB의 전반적인 신뢰성을 향상시킵니다., 특히 온도 변동이 흔한 응용 프로그램에서

TMM10 PCB는.0015에서.500 인치 두께 범위에서 제공되며 설계에 유연성을 제공하며 다양한 공간 제약을 수용합니다.그 기계적 특성 들 은 기저귀 와 차가운 흐름 에 저항 한다, PCB의 무결성을 보장합니다.

공정 화학물질에 대한 저항성은 TMM10 PCB의 또 다른 주목할만한 특징입니다. 이 특성은 제조 과정에서 손상 될 위험을 감소시킵니다.높은 생산 생산성과 신뢰성을 보장합니다..

소재는 전극화 된 접시에 앞서 나트륨 나프타나트 처리가 필요하지 않으며 제조 프로세스를 효율화하고 전체 생산 시간을 줄입니다.

열성 합금 기반으로 TMM10 PCB는 신뢰할 수있는 와이어 결합을 허용하여 이러한 결합 기술을 필요로하는 응용 프로그램에 적합합니다.

2층 딱딱한 PCB 구조는 35μm 두께의 구리 층을 갖추고 있으며 0.635mm (25mil) 로저스 코어 TMM10을 샌드위치합니다.보드의 크기는 210mm x 210mm이고 완성된 보드의 두께는 0입니다..7mm PCB는 높은 품질과 신뢰성을 보장하는 IPC-Class-2 표준을 준수합니다.

TMM10 PCB는 Gerber RS-274-X 아트워크와 호환되며 다양한 디자인 소프트웨어 및 제조 프로세스에 쉽게 통합 할 수 있습니다.

이 고성능 PCB는 RF 및 마이크로파 전자 분야에서 수많은 응용 프로그램을 찾습니다. 특히 RF 및 마이크로파 회로, 전력 증폭기, 조합기, 필터에 적합합니다.,짝합기, 위성 통신 시스템, 글로벌 포지셔닝 시스템 안테나, 패치 안테나, 다이 일렉트릭 양극화기 및 렌즈, 칩 테스트기

모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에서 아이비에 연락하십시오. 우리의 전문가 팀은 당신을 돕기 위해 준비되어 있습니다

다음 프로젝트를 위해 TMM10 PCB의 잠재력을 최대한 발휘할 수 있습니다.

다음 세대를 공개합니다: TMM10 PCB는 RF 및 마이크로파 응용 프로그램을 재정립합니다.

RF 및 마이크로파 기술의 세계는 혁신적인 TMM10 PCB의 도입으로 패러다임 전환을 목격하고 있습니다.그리고 열성 폴리머 복합재료, TMM10 PCB는 비교할 수 없는 성능과 신뢰성, 내구성을 제공합니다.이 최첨단 PCB 물질은 산업을 변화시킬 것입니다..

비교 할 수 없는 성능 과 신뢰성

TMM10 PCB의 고급 특성을 탐구

TMM10 PCB는 10 GHz에서 9.20 ± 0.23의 인상적 인 변전체 (εProcess) 를 자랑하며 신뢰할 수있는 신호 전송을 보장합니다. 8 GHz에서 40 GHz까지 9.8의 변전체 (εDesign) 는차차 단계 길이 방법으로 결정, 광범위한 주파수 범위에서 일관된 성능을 보장합니다. 또한 낮은 분산 인수 (0.0022) 는 신호 손실을 최소화하고 신호 무결성을 보존합니다.

극한 조건에서의 신뢰성: 열 안정성 및 낮은 분산 요인

TMM10 PCB의 열 확장 계수는 구리와 일치하여 기계적 스트레스를 완화하고 온도 변동 환경에서도 무결성을 보장합니다.-55°C~125°C에서 -38ppm/°K의 다이렉트릭 상수의 열 계수또한, 80°C에서 0.76W/m/K의 뛰어난 열전도 때문에 효율적인 열분해가 가능합니다.

원활한 통합: Gerber RS-274-X와 호환성

TMM10 PCB는 Gerber RS-274-X 아트워크와 호환성 덕분에 기존 설계 소프트웨어와 제조 프로세스에 원활하게 통합됩니다.이 기능은 디자인에서 생산으로의 전환을 단순화합니다., 시간과 노력을 절약합니다.

인기 있는 애플리케이션 및 미래 전망

최적화된 신호 전송: 전력 증폭기 및 필터에서 TMM10 PCB의 역할

TMM10 PCB는 최적화된 신호 전송과 증폭을 보장하는 전력 증폭기, 필터 및 큐플러의 게임 변경자입니다.그 탁월 한 성능 은 RF 및 마이크로 웨브 회로 를 통해 탁월 한 결과 를 얻을 수 있게 해 준다.

하늘 너머: 위성 통신 시스템 에 대한 TMM10 PCB 의 영향

TMM10 PCB는 위성 통신 시스템에서 중요한 역할을 하며 원활한 데이터 전송과 신뢰할 수 있는 신호 수신을 가능하게 합니다.내구성 과 열 안정성 은 우주 용 용품 에 이상적 인 선택 이다.

결론

미래: TMM10 PCB 기술의 발전과 혁신

TMM10 PCB는 뛰어난 성질과 비교할 수 없는 성능으로 RF 및 마이크로파 애플리케이션에 혁명을 일으키고 있습니다.신뢰성 있는 신호 전송에서 효율적인 열 관리와 화학 저항성까지우리는 앞으로 볼 때, TMM10 PCB의 지속적인 발전과 혁신은 전자 설계와 제조에서 새로운 경계를 열겠다고 약속합니다.TMM10 PCB를 통해 미래를 받아들이고 RF 및 마이크로 웨브 프로젝트의 잠재력을 최대한 발휘하십시오..
