제품 상세 정보:
결제 및 배송 조건:
|
| 하이 라이트: | 카파 438 PCB,2 층 PCB 보드,몰입 금 PCBPCB 재료 |
||
|---|---|---|---|
카파 438 PCB는 뛰어난 전기 성능과 신뢰성을 요구하는 광범위한 응용 분야에서 사용되는 최첨단 회로 보드입니다.유리로 강화된 탄화수소 세라믹 복합재료를 사용하여 제조된 것이 PCB 물질은 기존 FR-4 보드보다 많은 이점을 제공하며 고급 전자 설계에 이상적인 선택이 됩니다.38 및 인상적 인 분산 요인, Kappa 438 PCB는 향상된 신호 무결성과 뛰어난 열 안정성을 제공하여 어려운 조건에서도 최적의 성능을 보장합니다.
주요 특징 및 이점:
1. 유리 강화 된 수소 탄소 열 세트 플랫폼: Kappa 438 PCB는 FR-4 보드와 관련된 제조 및 조립 기능을 쉽게 계승합니다.필요에 따라 더 높은 전기 성능으로 전환을 단순화합니다..
2Dk FR-4 산업 표준 규격에 맞춘: Dk 값은 4입니다.38, 이 PCB는 FR-4에서 원활한 업그레이드 경로를 제공하여 전기 성능에 타협하지 않고 원활한 전환을 촉진합니다.
3FR-4보다 더 긴 Dk 및 두께 관용: Kappa 438 PCB는 FR-4 보드와 비교하여 더 긴 Dk 및 두께 관용을 제공함으로써 일관된 회로 성능을 보장합니다.
4낮은 Z 축 CTE와 높은 Tg: 낮은 열 팽창 계수 (CTE) 와 높은 유리 전환 온도 (Tg) 를 특징으로,이 PCB는 설계 유연성을 향상시킵니다.장착된 구멍 (PTH) 신뢰성 향상, 그리고 자동화된 조립 프로세스와 호환성.
5불 retardant laminate: UL 94 V-0 표준에 부합하는 Kappa 438 PCB는 뛰어난 불 retardant를 보장하여 다양한 응용 분야에서 안전을 향상시킵니다.
| 재산 | 전형적 가치 카파 438 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, er 설계 | 4.38 | Z | - | 2.5 GHz | 차차 단계 길이의 방법 |
| 분산 요인 갈색, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 e | -21 | - | ppm/°C | 10 GHz (-50~150°C) | 수정된 IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| 표면 저항성 | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| 전기력 | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| 팽창 강도 | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| 굽기 힘 | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| 차원 안정성 | -0.48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| 열 팽창 계수 | 13 | X | ppm/°C | -55~288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| 열전도성 | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| 델라미네이션까지의 시간 (T288) | >60 | - | 분 | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| 수분 흡수 | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| 유니 즈 모듈 | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| 굴복 | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| 트위스트 | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| 열 스트레스 후 구리 껍질 강도 | 5.8 | - | 파운드/인 | 1온스 (35μm) 필름 | IPC-TM-650 2.4.8 |
| 발화성 | V-0 | - | - | - | UL 94 |
| 특수 중력 | 1.99 | - | g/cm3 | - | ASTM D792 |
| 납 없는 공정 호환성 | 네 | - | - | - |
건설 세부 사항:

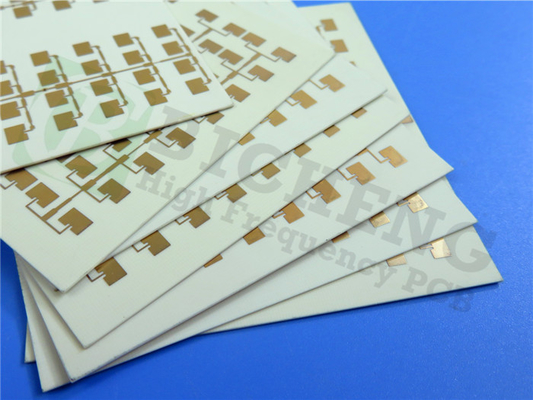

카파 438 PCB는 각 층에 35μm의 구리 두께를 가진 2층 딱딱한 PCB이다. 그 견고한 스택업은 신뢰할 수있는 성능을 보장하는 0.508 mm (20 mil) 로저스 코어 카파 438으로 구성되어 있습니다.완성된 보드의 두께는 0.6mm, 1온스 (1,4 밀리) 외층 구리 무게.
PCB는 고품질의 몰입 금 표면 가공을 자랑하며 우수한 용접성과 부식 저항성을 제공합니다. 또한 배송 전에 100% 전기 테스트를 받습니다.신뢰성 보장.
다재다능한 응용:
카파 438 PCB는 다음과 같은 광범위한 산업 및 기술에서 응용 프로그램을 찾습니다.
- 통신사 수준의 Wi-Fi/ 라이선스 보조 액세스 (LAA): 까다로운 네트워크 환경에 강력한 무선 연결을 제공합니다.
- 소형 셀 및 분산 안테나 시스템 (DAS): 인구 밀집 지역에서의 효율적인 무선 통신을 가능하게 합니다.
차량에서 차량/차에서 인프라 통신 (V2X): 자동차 통신 시스템에서 안전하고 신뢰할 수 있는 데이터 교환을 촉진합니다.
- 사물 인터넷 (IoT) 세그먼트: 무선 미터와 스마트 홈 기기를 무선 연결과 고급 기능으로 강화합니다.
IPC 2급 표준 및 전 세계 사용 가능성:
Kappa 438 PCB는 IPC-Class-2 표준을 준수하여 고품질의 제조와 산업 규정을 준수합니다.전 세계 고객들에게 접근성 있게.
모든 기술적 문의 또는 추가 정보에 대해서는 sales10@bichengpcb.com에서 아이비에 문의하십시오.다음 전자 디자인 프로젝트를 위해 Kappa 438 PCB의 뛰어난 성능과 신뢰성을 경험하십시오..
| PCB 재료: | 유리로 강화된 탄화수소 세라믹 |
| 명칭: | 카파 438 |
| 다이렉트릭 상수: | 4.38 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 40밀리 (1.016mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |
카파 438 PCB의 잠재력을 풀어내는 것: 그 첨단 기능과 응용에 대한 깊이 있는 다이빙
소개:
카파 438 PCB는 첨단 기능과 뛰어난 전기 성능을 제공하며 기술 발전의 선두에 있습니다.유리로 강화된 탄화수소 세라믹 복합재료로 제조된 것이 PCB 물질은 신뢰성 및 신호 무결성에서 새로운 표준을 설정합니다.
카파 438 PCB 의 탁월 한 특성 을 밝혀내기
카파 438 PCB의 핵심은 2.5 GHz에서 4.38의 예외적인 변압성 상수 (Dk) 이다. 이 신중하게 조정 된 Dk는 FR-4 보드와 원활한 전환과 호환성을 보장합니다.전기 성능을 향상시키기 위한 업그레이드 경로를 제공하면서10GHz/23°C에서 0.005의 분산 요인으로, Kappa 438 PCB는 최소 신호 손실과 전반적인 성능 향상을 보장합니다.
전기 성능을 향상: 맞춤형 다이 일렉트릭 상수 (Dk)
카파 438 PCB의 대표적인 특징 중 하나는 FR-4 산업 표준 표준에 맞춘 Dk입니다. Dk 값은 4입니다.38, 이 PCB는 더 높은 전기 성능이 필요할 때 쉽게 전환 할 수 있습니다. 설계자는 호환성이나 성능에 타협하지 않고 원활하게 디자인을 업그레이드 할 수 있습니다.Kappa 438 PCB를 다양한 응용 프로그램에 대한 다재다능한 선택으로 만듭니다..
일관된 회로 성능: 더 긴 Dk 및 두께 허용
설계자 입장에서는 일관된 회로 성능을 달성하는 것이 중요합니다. Kappa 438 PCB는 전통적인 FR-4 보드와 비교하여 더 긴 Dk 및 두께 허용도를 제공함으로써 이것을 고려합니다.이것은 모든 회로가 안정적으로 작동하는지 보장합니다., 생산 과정 내내 일관된 결과를 제공합니다.
비교할 수 없는 신뢰성: 낮은 Z축 CTE와 높은 Tg
신뢰성은 전자 설계의 최우선 과제이며, Kappa 438 PCB는 낮은 Z 축 열 확장 계수 (CTE) 와 높은 유리 전환 온도 (Tg) 로 이 전선에서 제공합니다.이 특성 은 디자인 유연성 을 향상 시킨다, 장착 된 구멍 (PTH) 의 신뢰성 향상 및 자동 조립 프로세스와 호환성.
안전 이 최우선 이다. 추가 보호 를 위해 불 retardant laminate
안전은 전자 장치에서 최우선이며 Kappa 438 PCB의 불 retardant laminate은 마음의 평화를 보장합니다.이 PCB 물질은 훌륭한 불 retardantancy를 제공합니다, 화재 위험을 최소화하고 사용자와 장치의 안전을 보장합니다.
다재다능한 응용: 광범위한 사용 사례를 탐구
카파 438 PCB의 응용 분야는 광범위하고 다양합니다.통신사 수준의 와이파이와 소형 셀 시스템에서 차량과 차량/자동차와 인프라 통신 및 스마트 홈과 무선 미터와 같은 IoT 세그먼트까지카파 438 PCB는 고속 통신, 고주파 및 높은 신뢰성 애플리케이션의 요구를 충족시키는 데 탁월합니다.
고품질: IPC 2급 표준을 준수합니다.
카파 438 PCB는 IPC-클래스-2 표준을 준수하고 극도의 정확도로 공급됩니다. 이것은 일관된 품질, 신뢰할 수있는 성능 및 산업 표준과 호환성을 보장합니다.엄격한 품질 관리 조치로, 당신은 Kappa 438 PCB가 당신의 기대를 충족시키고 초과할 수 있다고 믿을 수 있습니다.
전 세계 사용 가능성: 어디서나 Kappa 438 PCB에 액세스 할 수 있습니다.
여러분이 어디에 있든, Kappa 438 PCB는 전 세계적으로 쉽게 구할 수 있습니다.이 고성능 PCB 물질에 접근하는 것이 편리하고 번거로움이 없습니다.
결론: 다음 프로젝트를 위해 Kappa 438 PCB의 잠재력을 발휘하십시오.
결론적으로, Kappa 438 PCB는 인쇄 회로 보드의 세계에서 게임 변경자로 꼽히고 있습니다.그것은 디자이너들이 전자 디자인에서 새로운 가능성을 열어줄 수 있게 해줍니다.카파 438 PCB의 비교할 수 없는 성능을 신뢰하고 여러분의 프로젝트를 새로운 성공의 높이로 끌어 올립니다.
