| 하이 라이트: | GPS 고주파 PCB,0.8mm 몰입 금 PCB,고주파 PCB 보드 30밀리 |
||
|---|---|---|---|
새로 선보인 RF-60TC PCB를 소개합니다. 고주파 애플리케이션의 까다로운 요구사항을 충족시키기 위해 제공된 최첨단 솔루션입니다.이 PCB는 광범위한 응용 프로그램에 적합합니다., 고전력 증폭기부터 위성 시스템까지
RF-60TC PCB는 유리 강화 된 PTFE 세라믹 복합체를 사용하여 구성되어 있으며, 안정적이고 효율적인 작동을 보장하는 우수한 특성을 제공합니다.10 GHz에서 15와 분산 인수는 0.002 10 GHz/23°C에서 뛰어난 신호 무결성을 제공하고 손실을 최소화하여 전반적인 성능을 향상시킵니다. -3의 Dk의 열 계수-50°C에서 150°C에서 58ppm/°C로 다양한 온도에서도 안정적인 성능을 제공합니다..
RF-60TC PCB의 가장 큰 장점 중 하나는 신호 전송을 향상시키고 간섭을 줄이는 향상된 손실 접착점입니다.높은 열전도성으로 효율적인 열분 dissipating을 보장합니다., PCB가 까다로운 작동 조건에 견딜 수 있도록합니다.증진 된 차원 안정성 및 40 ppm/°C의 낮은 Z축 열 팽창 계수 (CTE) 는 신뢰성 및 기계적 스트레스에 대한 저항을 제공합니다..
RF-60TC PCB는 금속에 뛰어난 접착력을 보여주며 견고하고 신뢰할 수있는 연결을 제공합니다.주파수와 온도에서 안정적인 DK는 다양한 환경에서 일관된 성능을 보장합니다.또한 PCB는 낮은 수분 흡수를 나타내며 내구성 및 수명을 향상시킵니다.

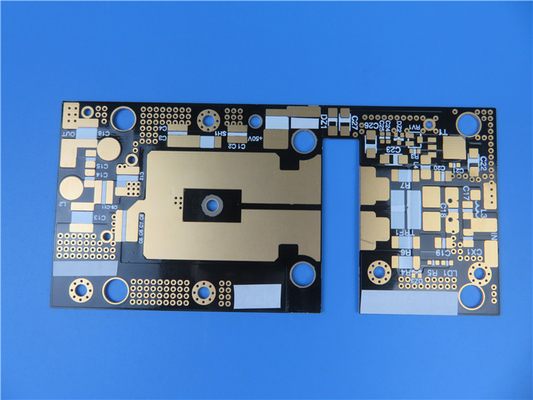

RF-60TC PCB의 스택업은 두 층의 딱딱한 디자인으로 구성되어 있으며, 두께 35μm의 구리 층과 0.762mm (30mil) 의 타코닉 코어 RF-60TC로 구성되어 있습니다.얇은 껍질.8mm와 1 온스 (1.4 밀리) 외부층 구리 무게, 이 PCB는 내구성과 유연성의 완벽한 균형을 이루고 있습니다.20 μm를 통해 접착 두께와 몰입 금 표면 완공 PCB의 신뢰성과 전도성을 더욱 향상.
크기는 43.88mm x 33.19mm로 RF-60TC PCB는 +/- 0.15mm의 허용으로 정확한 크기를 유지하면서 컴팩트한 형태 요소를 제공합니다.최소 흔적/공간은 6/7 밀리, 최소 구멍 크기는 0.40mm는 복잡한 디자인과 고밀도 회로를 가능하게 합니다. 맹인 비아의 부재는 제조 프로세스를 단순화하여 프로젝트에 원활한 통합을 가능하게 합니다.
최고 품질 표준을 보장하기 위해, 모든 RF-60TC PCB는 배송 전에 100% 전기 테스트를 거칩니다. 신뢰성과 성능을 보장하는 IPC-Class-2 표준을 준수합니다.
25 개의 구성 요소, 68 개의 패드 (홀 패드 47 개 및 상위 SMT 패드 21 개 포함), 42 개의 비아 및 4 개의 네트워크로 RF-60TC PCB는 다양한 전자 시스템과 다양성과 호환성을 제공합니다.
RF-60TC PCB의 탁월한 성능은 다양한 응용 분야에 이상적인 선택이 됩니다.분할기이 고품질 PCB 솔루션에 대한 쉬운 접근을 보장합니다.
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에 아이비에 연락하십시오. 우리는 우리의 최첨단 RF-60TC PCB와 함께 당신의 프로젝트를 생명으로 가져오는 데 도움을 줄 것입니다.
| Dk @ 10 GHz | IPC-650 25.5.5.1 (변경) | 60.15 ± 0.15 | 60.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 (변경) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3번581 | ppm/°C | - 3번581 | |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 55 | kV | 55 |
| 다이 일렉트릭 강도 | IPC-650 25.6.2 | V/mil | 550 | V/mm | 21,654 |
| 활 저항 | IPC-650 25.1 | 2초 | >180 | 2초 | >180 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.03 | % | 0.03 |
| 융통력 (MD) | IPC-650 24.4 | PSI | 10,000 | N/mm2 | 69 |
| 굽기 강도 (CD) | IPC-650 24.4 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (MD) | IPC-650 24.19 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (CD) | IPC-650 24.19 | PSI | 7,000 | N/mm2 | 48 |
| 유영스 모듈 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 포이슨의 비율 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 피일 강도 (1온스 ED) | IPC-650 24.8 | 파운드/인 | 8 | N/mm | 1.43 |
| 열전도성 (무장) | IPC-650 24.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 열전도 (CH/CH) | IPC-650 24.50 | W/M*K | 1 | W/M*K | 1 |
| 열전도 (C1/C1) | IPC-650 24.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.01 | mm/M | 0.01 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.69 | mm/M | 0.69 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.06 | mm/M | 0.06 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.8 | mm/M | 0.8 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모 | 1.0 x 108 | 모 | 1.0 x 108 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 1.0 x 108 | MOHm/cm | 1.0 x 108 |
| CTE (X, Y 축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| 밀도 (특수 중력) | IPC-650 23.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 특정 열 | IPC-650 24.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. 손실) | IPC-650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% Wt 손실) | IPC-650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| 불화성 등급 | UL 94 | V-0 | V-0 |
RF-60TC PCB: 고주파 애플리케이션의 힘을 풀어주는 것
소개:
끊임없이 진화하는 기술 환경에서, 고주파 애플리케이션은 뛰어난 성능과 신뢰성을 제공하는 최첨단 솔루션을 요구합니다.RF-60TC PCB는 우리가 고주파 전자제품에 접근하는 방식을 변화시킬 것입니다..
비교할 수 없는 성능과 신뢰성
RF-60TC PCB는 시장에서 비교할 수 없는 성능과 신뢰성으로 돋보입니다.이 PCB는 특별한 신호 무결성을 제공하고 손실을 최소화합니다.10GHz에서 6.15의 다이 일렉트릭 상수 (Dk) 와 0.002의 낮은 방출 인수 (Df) 는 정확하고 효율적인 신호 전송을 보장합니다.RF-60TC PCB는 놀라운 차원 안정성과 기계적 강도를 보여줍니다., 중요한 응용 프로그램에 대한 신뢰할 수있는 선택입니다.
| PCB 재료: | PTFE 기반의, 세라믹으로 채워진 유리섬유 |
| 명칭: | RF-60TC |
| 다이렉트릭 상수: | 6.15 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
고주파 애플리케이션을 위한 최첨단 기능:
RF-60TC PCB는 첨단 기능을 탑재하여 고주파 애플리케이션에 이상적입니다.간섭을 줄이고 정확한 데이터 전송을 가능하게 합니다.PCB의 높은 열 전도성은 효율적인 열 분비를 보장하여 고전력 시스템의 까다로운 운영 조건에 견딜 수 있습니다.RF-60TC PCB는 금속에 아주 잘 붙어 있습니다., 강력하고 신뢰할 수 있는 연결을 제공합니다.
RF-60TC 뒤에 있는 과학: 특성 및 사양:
RF-60TC PCB를 더 잘 이해하기 위해, 그 성질과 사양을 살펴봅시다.RF-60TC PCB는 다양한 주파수에서 안정적인 성능을 유지합니다.0.002의 분산 인수는 최소한의 신호 손실을 보장하고 최적의 성능을 제공합니다.581 ppm/°C는 광범위한 온도 범위에서 일관된 성능을 보장합니다..
저손실 대칭으로 신호 무결성을 강화합니다.
신호 무결성은 고주파 애플리케이션에서 매우 중요하며 RF-60TC PCB는 이 측면에서 탁월합니다. 낮은 손실 촉수 때문에 신호 약화와 왜곡이 최소화됩니다.정확하고 신뢰할 수 있는 데이터 전송을 허용이 기능은 특히 고전력 증폭기, 소형 안테나, GPS 시스템, 패치 및 RFID 리더와 같은 응용 프로그램에서 유용합니다.
까다로운 환경에 최적의 열 관리:
고 주파수 응용 프로그램은 종종 상당한 열을 생성하여 열 관리가 중요합니다. RF-60TC PCB의 0.9 W/M*K의 높은 열 전도성은 효율적인 열 분비를 보장합니다.과열을 방지하고 최적의 성능을 유지이 기능은 위성 시스템 및 고전력 증폭기와 같은 열 안정성이 필수적인 응용 프로그램에서 귀중합니다.
내구성 있고 탄력성: 안정성 및 기계적 강성:
RF-60TC PCB는 어려운 조건에 견딜 수 있도록 만들어졌습니다.그 특이한 차원 안정성 및 40 ppm/°C의 낮은 Z축 열 팽창 계수 (CTE) 는 다양한 온도 및 기계적 스트레스 하에서 신뢰할 수있는 성능을 보장융통력 및 팽창력 각각 10,000 psi (이중) 및 9,000 psi까지로, RF-60TC PCB는 굽기 및 팽창에 저항성을 제공 놀라운 기계적 강도를 제공합니다.이 특성 은 안정성 과 내구성 이 가장 중요 한 응용 분야 에 이상적 인 선택 이다.
RF-60TC PCB의 응용 및 산업:
RF-60TC PCB는 다양한 산업에서 고주파 응용 프로그램에서 광범위하게 사용됩니다.고속 데이터 전송 시스템 및 5G 인프라 개발을 가능하게 합니다.항공우주 응용 분야에서 RF-60TC PCB는 신뢰할 수있는 통신 및 탐색 시스템을 보장합니다. 자동차 산업은 레이더 시스템, 충돌 방지,그리고 고급 운전자 보조 시스템또한 RF-60TC PCB는 의료기기, 산업 자동화 및 군사 장비 등에서 응용 프로그램을 찾습니다.
결론: RF-60TC로 여러분의 프로젝트를 높여보세요.
RF-60TC PCB는 뛰어난 성능과 신뢰성 그리고 고급 기능으로 고주파 애플리케이션에 새로운 표준을 설정합니다.자동차, 또는 다른 고주파 프로젝트, RF-60TC PCB는 타의 추종을 받지 않는 신호 무결성, 열 관리 및 기계적 강도를 제공합니다.신뢰성 있고 다재다능한 솔루션에 투자하고 있습니다..
