| 모크: | 1PCS |
| 가격: | USD9.99-99.99 |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | 전신환 |
| 공급 능력: | 달 당 5000 PC |

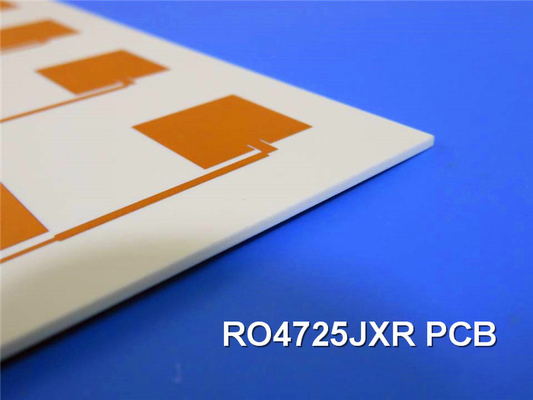

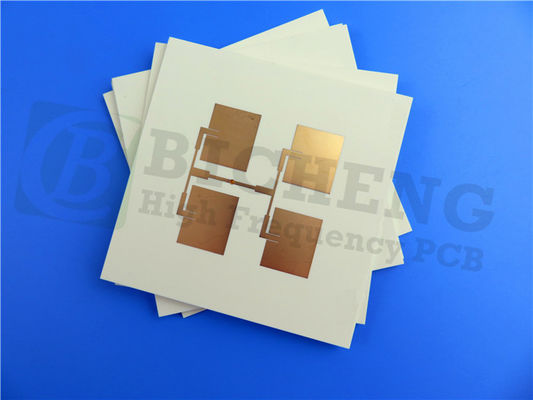

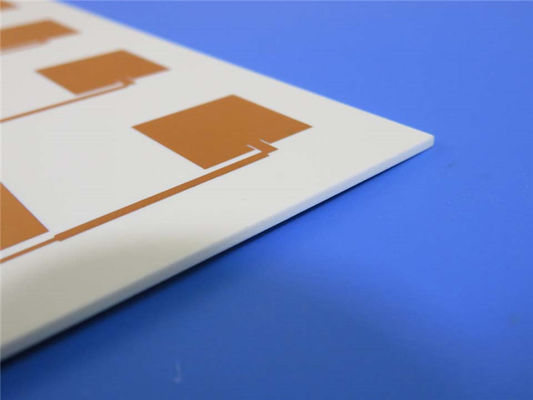

로저스 RO4725JXR 안테나 등급 라미네이트는 전통적인 PTFE 기반 라미네이트에 대한 신뢰할 수 있고 비용 효율적인 대체품을 제공합니다.
RO4725JXR 다이엘렉트릭 재료에 사용되는 樹脂 시스템은 최적 안테나 성능에 필요한 필수 특성을 제공합니다.RO4725JXR 안테나 등급 라미네이트는 전통적인 FR-4 및 고온 납 없는 용접 공정과 완전히 호환됩니다.전통적인 PTFE 기반 라미네이트와 달리, 이 재료는 장착 된 구멍을 준비하기 위해 특별한 처리가 필요하지 않습니다. RO4725JXR 라미네이트를 선택함으로써,설계자는 성능에 타협하지 않고 비용 효율적인 솔루션을 얻을 수 있습니다..
RO4725JXR 전형적인 특성
| 재산 | RO4725JXR | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, εr 프로세스 | 20.55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 다이렉트릭 상수, εr 설계 | 2.64 | Z | 1.7 GHz - 5 GHz |
차차 단계 길이의 방법 | |
| 분산 요인 | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 0.0022 | 2.5GHz | ||||
| εr의 열 계수 | +34 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650, 25.5.5 |
| 부피 저항성 (0.030") | 2.16 x 10^8 | MΩ•cm | COND A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 (0.030") | 4.8 × 10^7 | MΩ | COND A | IPC-TM-650, 25.17.1 | |
| PIM | -166 | dBc | 50오엄 0.060 |
43dBm 1900MHz |
|
| 전기 강도 (0.030??) | 630 | Z | V/mil | IPC-TM-650, 25.6.2 | |
| 융통력 MD | 121 (17.5) | MPa (kpsi) |
NT1 국가 | ASTM D790 | |
| CMD | 92 (13.3) | ||||
| 차원 안정성 | <0.4 | X,Y | mm/m | 에치 후 +E2/150°C |
IPC-TM-650, 24.39A |
| 열의 계수 확장 |
13.9 | X | ppm/°C | -55 ~ 288°C | IPC-TM-650, 21.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| 열전도성 | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
| 수분 흡수 | 00.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 439 | °C | ASTM D3850 | ||
| 밀도 | 1.27 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 8.5 | pli | 1 온스 로프로 EDC | IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL94 | |||
| 납 없는 공정 호환성 | 네 |
특징:
12.55+/- 0의 변압수 상수05
2. 25.6 ppm/°C에서 낮은 Z축 열 확장 계수
3낮은 TCDk (다일렉트릭 상수의 열 계수) +34 ppm/°C
4분산률은 0.0022에서 0.0022까지0026
5. 280°C를 초과하는 높은 유리 전환 온도 (Tg)
이점:
1낮은 삽입 손실, 전송 중에 최소한의 신호 손실을 보장
2Dk (Dielectric Constant) 는 기존 디자인과 원활한 통합을 촉진하는 표준 PTFE 기반 안테나 제공과 일치합니다
3감소 된 수동적 인 인터 모듈 (PIM) 으로 인해 신호 품질이 향상되고 간섭이 적습니다.
4일관성 있는 회로 성능, 신뢰할 수 있고 예측 가능한 결과를 제공합니다.
우리의 PCB 능력 (RO4725JXR)
| PCB 재료: | 탄화수소 / 세라믹 / 섬유 유리 |
| 명칭: | RO4725JXR |
| 다이렉트릭 상수: | 2.55 |
| 계층 수: | 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB |
| 다이렉트릭 두께: | 300.7mil ((0.780mm), 60.7mil (1.542mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색, 흰색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, Bare 구리, OSP, ENEPIG, 순수한 금 등 |
전형적 사용법
셀룰러 베이스 스테이션 안테나
|
|
