| 레이어 총수: | 2 층 | PCB 두께: | 0.8 밀리미터 |
|---|---|---|---|
| PCB 크기: | 76.88mm x 72.64mm | 구리 중량: | 1 온스 (1.4 밀리) 외층 |
| 실크 스트린: | 흰색 | 표면 마감: | 침수 실버 |
| 하이 라이트: | 몰입 은 RF 고 주파수 PCB,고주파 PCB RO3206,몰입 은 RF PCB 보드 |
||
간략 한 소개

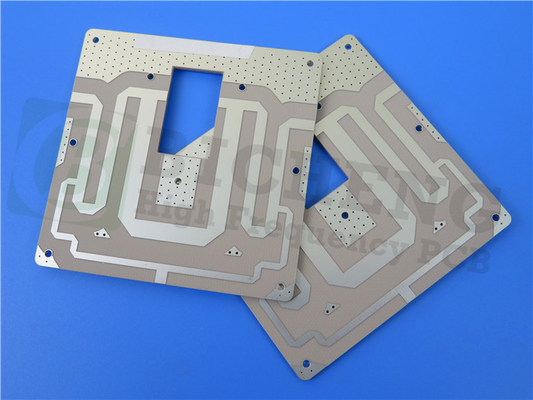

이 PCB의 스택업은 각 35μm 두께의 두 구리 층으로 구성됩니다. 사용 된 기판 물질은 0.635mm (25mil) 두께의 RO3206입니다.이것은 2층의 딱딱한 회로판의 일종입니다..
보드의 크기는 76.88mm x 72.64mm로 지정되어 있으며, 허용 범위는 +/- 0.15mm입니다. 최소 흔적 / 공간은 9/10mL로 설정되어 있으며 최소 구멍 크기는 0.35mm입니다.또한이 설계에 맹인 비아스가 없다는 언급.
다른 필수적인 세부 사항은 0.8mm의 완성된 보드 두께, 1oz (1.4mls) 의 외부 층의 구리 무게 및 20μm의 비아 플래팅 두께입니다.PCB를 위해 선택 된 표면 마감은 몰입 은, 보호 코팅을 제공하며 잘 굽히는 것을 보장합니다.
PCB 특징에 관해서는 흰색의 상단 실크 스크린이 있지만 하단 실크 스크린이 없습니다. 또한 이 디자인에는 상단 및 하단 용접 마스크가 없습니다.
품질과 신뢰성을 보장하기 위해 PCB의 기능과 성능을 확인하기 위해 100% 전기 테스트를 운송 전에 수행합니다.
PCB를 제조하기 위해 제공되는 그림의 유형은 Gerber RS-274-X입니다. 이는 산업에서 널리 사용되는 표준 형식입니다. 품질 및 제조에 대한 허용 표준은 IPC-Class-2,PCB가 요구되는 산업 표준을 충족하는지 확인합니다..
마지막으로, PCB는 전 세계적으로 사용 가능합니다.
| 매개 변수 | 가치 |
| 스택업 | 2층 딱딱한 PCB |
| 구리층1 | 35μm |
| 기판 (RO3206) | 0.635mm (25mil) |
| 구리층2 | 35μm |
| 보드 크기 | 760.88mm x 72.64mm |
| 용인성 | +/- 0.15mm |
| 최소 추적/공간 | 9/10 밀리 |
| 최소 구멍 크기 | 0.35mm |
| 실명 횡단선 | 아니 |
| 완성된 판 두께 | 00.8mm |
| 완성된 Cu 무게 | 1 온스 (1.4 밀리) 외층 |
| 접착 두께를 통해 | 20μm |
| 표면 마감 | 몰입 은 |
| 최고 실크 스크린 | 흰색 |
| 바닥 실크 스크린 | 아니 |
| 최상층 솔더 마스크 | 아니 |
| 바닥 용접 마스크 | 아니 |
| 100% 전기 테스트 | 운송 전에 사용 |
| 구성 요소 | 15 |
| 전체 패드 | 112 |
| 뚫린 패드 | 5 |
| 최고 SMT 패드 | 6 |
| 아래쪽 SMT 패드 | 0 |
| 비아 | 143 |
| 망 | 3 |
| 제공된 작품의 종류 | 게르버 RS-274-X |
| 인정된 표준 | IPC-클래스-2 |
| 사용 가능성 | 전 세계 |
