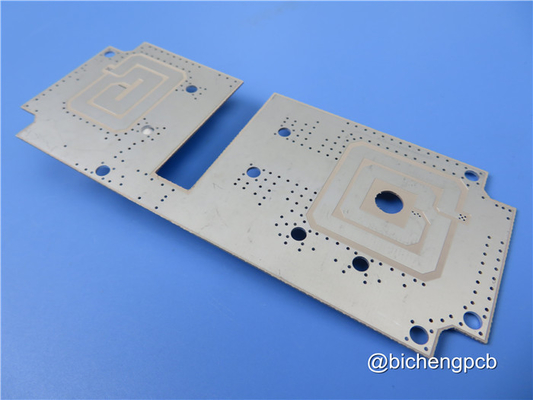

하이 라이트: | 잠수 금 PCB 62 밀리,이중층 몰입 금 PCB,1.7mm 인쇄 회로판 |
---|
RF-45 PCB를 소개합니다. 고주파 애플리케이션을 위해 특별히 설계된 고성능 솔루션입니다.이 PCB는 뛰어난 성능과 신뢰성을 제공합니다. 위성 라디오, RFID, 또는 GPS 안테나에서 작업하든, RF-45 PCB는 완벽한 선택입니다. RF-45 PCB를 돋보이게하는 주요 기능과 사양을 발견하기 위해 계속 읽으십시오.
RF-45 PCB는 유리 강화 된 PTFE 세라믹 복합체를 사용하여 제작되었으며, 고주파 환경에서 우수한 성능을 보장합니다.5 GHz에서 10 GHz에서 0의 낮은 분산 요인.0037 10 GHz/23°C에서 이 PCB는 뛰어난 신호 전송과 최소한의 신호 손실을 제공합니다.주파수 변동에 대한 안정적인 Dk 및 낮은 손실 특성은 일관성 있고 신뢰할 수있는 성능을 보장합니다..
RF-45 PCB는 -40°C ~ +85°C의 넓은 온도 범위에 견딜 수 있으며, 다양한 작동 조건에 적합합니다.극한 환경에서도 일관된 성능을 보장합니다..
RF-45 PCB는 단순성과 통합의 편의를 위해 2층의 딱딱한 구조를 갖추고 있습니다. 62.1mm x 23.6mm의 보드 크기는 +/- 0의 관용으로 디자인에 충분한 공간을 제공합니다.정밀 제조용 15mm양쪽의 구리 층은 35μm의 두께로 효율적인 신호 전도성을 보장합니다.우수한 기계적 강도와 안정성을 제공합니다..
RF-45 PCB는 IPC-클래스-2 표준을 준수하여 고품질의 제조 및 산업 사양에 부합하는 것을 보장합니다. 각 PCB는 배송 전에 엄격한 100% 전기 테스트를 받습니다.,애플리케이션의 안정적인 성능을 보장합니다.
RF-45 PCB는 인공위성 라디오, RFID, GPS 안테나에서 이상적인 응용을 찾습니다.RFID로 식별 및 추적 시스템을 혁신합니다., 그리고 GPS 안테나 성능을 향상시킵니다.
RF-45 PCB는 전 세계적으로 사용할 수 있으며 전 세계 고객에게 원활한 통합을 보장합니다. 기술적 문의 또는 질문에 대해서는 sales10@bichengpcb.com에서 Ivy에 문의하십시오.
재산 | 시험 방법 | 단위 | 가치 |
소재 | / | / | RF-45 |
다이 일렉트릭 상수 | IPC-TM-650 2.5.5.6 | / | 4.5 |
분산 요인 @ 10GHz | IPC-TM-650 2.5.5.5.1 | / | 0.0037 |
수분 흡수 | IPC-TM-650 2.6.2.1 | % | ≤0.04 |
융통력 (MD) | ASTM D790 | PSI | 20700 |
굽기 강도 (CD) | ASTM D790 | PSI | 19300 |
껍질 강도 (1온스 VLP) | IPC-TM-650 2.4.8 (열압) | 파운드/선형 인치 | 10 |
열전도성 | ASTM F 433 | W/m/K | 0.33 |
부피 저항성 | IPC-TM-650 2.5.17.1 | MOHm/cm | 1.4 x 108 |
표면 저항성 | IPC-TM-6502.5.17.1 | 모 | 3.3 x 106 |
CTE (x) | IPC-TM-650-2.4.41 (>RT -125°C) | ppm/°C | 9 |
CTE (y) | IPC-TM-650-2.4.41 (>RT -125°C) | ppm/°C | 13 |
CTE (z) | IPC-TM-650-2.4.41 (>RT -125°C) | ppm/°C | 96 |
불화성 등급 | UL94 | / | V-0 |
RF-45 PCB 의 힘 을 발산: 특징 과 응용 에 대한 깊이 있는 잠수
소개:
RF-45 PCB는 뛰어난 성능과 신뢰성으로 고주파 애플리케이션에 혁명을 일으키고 있습니다.비교할 수 없는 신호 전송 능력을 제공합니다.이 기사에서는 RF-45 PCB의 특징, 재료 특성, 사양 및 응용 프로그램을 탐구합니다.
1RF-45을 소개합니다: 고주파 애플리케이션을 위한 차세대 PCB
RF-45 PCB는 고주파 기술에서 획기적인 솔루션입니다. 현대 통신 시스템의 요구 사항을 충족하는 증강 신호 무결성과 최소한의 손실을 제공합니다.
2재료에 대한 이해: RF-45의 특성을 탐구
RF-45은 유리 강화 된 PTFE 세라믹 복합재로 구성되어 있으며 강도, 내구성 및 우수한 전기 특성을 결합합니다.
3주요 사양을 공개합니다: 다이 일렉트릭 상수 및 분사 요인
RF-45는 광범위한 온도 범위에서 안정적인 변압력을 유지하여 일관성있는 성능을 보장합니다. 낮은 분산 요인은 최소한의 신호 손실을 보장합니다.
4견고성 및 신뢰성: 습도 흡수 및 굽기 강도
RF-45는 낮은 수분 흡수율을 가지고 있으며, 습한 환경에서 무결성을 유지합니다. 굽기 강도는 구부러짐과 기계적 스트레스에 대한 저항을 보장합니다.
5강한 연결을 보장: 껍질 강도 및 부피 저항성
RF-45는 막강한 껍질 강도를 가진 층 간 강한 연결을 보여준다.
6열 분비를 관리: RF-45의 열 전도성
RF-45은 열전도성이 뛰어나고, 효율적으로 열을 분산시키고 안정적인 작동을 보장합니다.
7극한 환경에서의 안정성: CTE 및 불화성 등급
RF-45는 열 확장 계수 (CTE) 값으로 극한의 온도 변동에 견딜 수 있으며, 차원 안정성을 보장합니다. 연화성 등급은 추가적인 안전층을 제공합니다.
8신호 전송을 향상: 표면 저항성 및 낮은 손실 특성
RF-45는 낮은 표면 저항성으로 신호 무결성을 유지하고 누출과 간섭을 방지합니다. 낮은 손실 특성은 정확하고 효율적인 데이터 전송을 가능하게합니다.
9무선 통신을 강화: RF-45 PCB의 응용
RF-45은 위성 라디오 안테나, RFID 시스템 및 GPS 응용 프로그램에서 널리 사용됩니다. 원활한 통신, 식별, 추적 및 위치 정확성을 향상시킵니다.
10전 세계 가용성: 귀하의 프로젝트에 RF-45 PCB를 구입
RF-45 PCB는 IPC-Class-2 표준을 준수하여 전 세계적으로 쉽게 액세스 할 수 있습니다. 문의 또는 RF-45 PCB를 구입하려면 sales@bichengpcb.com에서 XXX에 문의하십시오.
결론:
RF-45 PCB는 고주파 애플리케이션에서 변혁적인 솔루션으로 돋보이며, 비교할 수 없는 성능과 신뢰성을 제공합니다.전 세계 사용 가능성 때문에 까다로운 프로젝트에 완벽한 선택입니다.RF-45의 힘을 받아들이고 고주파 기술에서 가능성을 열어보세요그리고 RF-45 PCB로 성능이 향상되었습니다..
