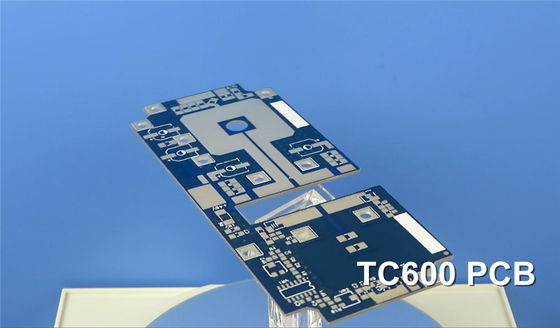

오늘 우리는 TC600 마이크로파 PCB에 대해 이야기 할 것입니다. 이것은 증강된 열 전도성 인쇄 회로판의 일종입니다.
로저스 TC600 라미네이트는 고열전도성을 통해 더 나은 열 전달을 제공하기 위해 설계된 PTFE 기반의 섬유 유리 강화, 세라믹으로 채워진 복합재입니다.다이렉트릭 및 삽입 손실을 줄이는 동시에증대 된 열 전도성은 더 높은 전력 처리, 향상 된 장치 신뢰성 및 더 적은 핫 스팟을 포함하여 여러 장점을 제공합니다.
TC600 물질의 전기적, 열적, 기계적, 물리적 특성을 포함한 특성을 좀 더 자세히 살펴보겠습니다.
TC600 전형적인 특성:
1. 다이렉트릭 상수: TC600의 다이렉트릭 상수는 공명 구멍 방법을 사용하여 1.8MHz에서 6.15입니다. 또한 IPC TM-650 테스트에 따라 10GHz에서 6.15입니다.
2분산 요인: IPC TM-650 테스트에 따라 분산 요인은 1.8 GHz에서 0.0017 및 10 GHz에서 0.002입니다.
3다이 일렉트릭 상수의 온도 계수 (TCDk): TCDk는 75 ppm/oC이며, TC600의 다이 일렉트릭 상수는 광범위한 온도 범위에서 안정적으로 유지된다는 것을 나타냅니다.
| 재산 | 단위 | 가치 | 시험 방법 |
| 1전기적 특성 | |||
| 다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다) | |||
| @1.8 MHz | - | 6.15 | 레조넌트 구멍 |
| @10 GHz | - | 6.15 | IPC TM-650 2.5.5.5 |
| 분산 요인 | |||
| @1.8 GHz | - | 0.0017 | 레조넌트 구멍 |
| @10 GHz | - | 0.002 | IPC TM-650 2.5.5.5 |
| 다이전트 상수의 온도 계수: TCεr @ 10 GHz (-40-150°C) | ppm/oC | -75 | IPC TM-650 2.5.5.5 |
| 부피 저항성 | |||
| C96/35/90 | MΩ-cm | 1.6x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ-cm | 2.4x108 | IPC TM-650 2.5.17.1 |
| 표면 저항성 | |||
| C96/35/90 | MΩ | 3.1x109 | IPC TM-650 2.5.17.1 |
| E24/125 | MΩ | 9.0x108 | IPC TM-650 2.5.17.1 |
| 전기력 | 볼트/밀리 (kV/mm) | 850 (34) | IPC TM-650 2.5.6.2 |
| 다이 일렉트릭 분해 | kV | 62 | IPC TM-650 2.5.6 |
| 활 저항 | 초 | >240 | IPC TM-650 2.5.1 |
| 2. 열 특성 | |||
| 분해 온도 (Td) | |||
| 초기 | °C | 512 | IPC TM-650 2.4.24.6 |
| 5% | °C | 572 | IPC TM-650 2.4.24.6 |
| T260 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T288 | 분 | >60 | IPC TM-650 2.4.24.1 |
| T300 | 분 | >60 | IPC TM-650 2.4.24.1 |
| 열 확장, CTE (x,y) 50-150oC | ppm/oC | 9, 9 | IPC TM-650 2.4.41 |
| 열 확장, CTE (z) 50-150oC | ppm/oC | 35 | IPC TM-650 2.4.24 |
| % z축 팽창 (50-260oC) | % | 1.5 | IPC TM-650 2.4.24 |
| 3기계적 특성 | |||
| 껍질 강도 구리 (1 온스 / 35 미크론) | |||
| 열 스트레스 후 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8 |
| 높은 온도 (150oC) 에서 | 1kg/in (N/mm) | 10 (1.8) | IPC TM-650 2.4.8.2 |
| 프로세스 후 솔루션 | 1kg/in (N/mm) | 9 (1.6) | IPC TM-650 2.4.8 |
| 유니 즈 모듈 | kpsi (MPa) | 280 (1930) | IPC TM-650 2.4.18.3 |
| 굽기 강도 (기계/크로스) | kpsi (MPa) | 9.60/9.30 (66/64) | IPC TM-650 2.4.4 |
| 튼튼성 (기계/십자) | kpsi (MPa) | 5.0/4.30 (34/30) | IPC TM-650 2.4.18.3 |
| 압축 모듈 | kpsi (MPa) | ASTM D-3410 | |
| 포이슨 비율 | - | ASTM D-3039 | |
| 4. 물리적 특성 | |||
| 물 흡수 | % | 0.02 | IPC TM-650 2.6.2.1 |
| 밀도, 주변 23oC | g/cm3 | 2.9 | ASTM D792 방법 A |
| 열전도성 (z축) | W/mK | 1.1 | ASTM E1461 |
| 열전도 (x, y) | W/mK | 1.4 | ASTM E1461 |
| 특정 열 | J/gK | 0.94 | ASTM E1461 |
| 발화성 | 클래스 | V0 | UL-94 |
| NASA 배출가스, 125oC, ≤10-6토르 | |||
| 전체 질량 손실 | % | 0.02 | NASA SP-R-0022A |
| 수집된 휘발성 동물 | % | 0 | NASA SP-R-0022A |
| 수증기 회복 | % | 0 | NASA SP-R-0022A |
4전기적 특성: TC600은 850 볼트/밀리 또는 34 Kv/mm의 전기 강도로 좋은 부피 저항성과 표면 저항성을 나타냅니다.그리고 활 저항은 240초 이상입니다..
5열 특성: TC600는 분해 온도가 512 °C 이상입니다. T260, T288, T300 값은 모두 60 분 이상이며 탁월한 열 안정성을 나타냅니다.또한 낮은 Z 방향 열 팽창 계수 (CTE) 를 가지고 있습니다., 구멍을 통해 신뢰성 높은 표면 성능을 제공합니다.
6기계적 특성: TC600는 10 lb / in의 껍질 강도, 280 kpsi의 영 모듈, 9.6 kpsi의 굴절 강도 및 5.0 kpsi의 팽창 강도를 보여줍니다.
7. 물리적 특성: TC600는 0.02%의 극히 낮은 물 흡수, 2.9g/cm3의 밀도, Z 방향으로 1.1W/mK의 높은 열 전도성을 가지고 있습니다. 그것은 0의 특수 열 용량을 가지고 있습니다.94 J/gK 및 94V0의 염화성 등급.
8배출가스: TC600은 0.02%의 총 질량 손실을 나타냅니다.
PCB 용량 (TC600):
우리는 일면, 이면, 다면, 하이브리드 PCB를 포함한 다양한 계층 수를 제공합니다.그리고 60mil (1.524mm) 를 사용하여 다양한 설계 요구 사항을 충족시킵니다.
우리의 PCB는 1oz (35μm) 및 2oz (70μm) 의 구리 무게로 사용할 수 있으며 특정 응용 프로그램에 대한 유연성을 제공합니다.
우리의 PCB의 최대 크기는 ≤400mm X 500mm이며, 광범위한 응용 프로그램을 수용합니다.
우리는 녹색, 검은색, 파란색, 노란색, 빨간색 등 다양한 용접 마스크 색상을 제공합니다.
또한 우리의 표면 마무리 옵션은 몰입 금, 뜨거운 공기 용접 수준 (HASL), 몰입 은, 몰입 진, 맨 구리, OSP, 순수한 금 접착, 그리고 다른,PCB의 최종 마무리에 대한 다양한 선택을 허용합니다..
| PCB 재료: | 세라믹으로 채워진 PTFE/질질된 유리섬유 |
| 명칭: | TC600 |
| 다이렉트릭 상수: | 6.15 (10 GHz) |
| 분산 요인: | 0.002 (10 GHz) |
| 계층 수: | 단면, 쌍면, 다층 PCB, 하이브리드 PCB |
| 다이렉트릭 두께: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, 뜨거운 공기 용접 수준 (HASL), 몰입 은, 몰입 진, 맨 구리, OSP, 순수한 금 접착 등. |
결론:
TC600 인쇄 회로 보드 (PCB) 는 더 나은 열 관리를 제공하기 위해 설계되어 고전력 RF 신호 응용 프로그램에 이상적입니다.
높은 열전도, 낮은 손실촉, 낮은 열팽창 계수 (CTE) 및 온도 단계 안정성,TC600 보드는 고전력 애플리케이션에서 향상된 성능과 신뢰성을 제공합니다..
그들은 전력 증폭기, 큐플러, 필터, 소발자국 안테나, 디지털 오디오 방송 (DAB) 안테나, GPS 및 휴대용 RFID 리더 안테나 등에 적합합니다.
감사합니다. 이 정보 가 도움 이 되었으면 합니다. 다음 번 다시 뵙기를 기대 합니다.
