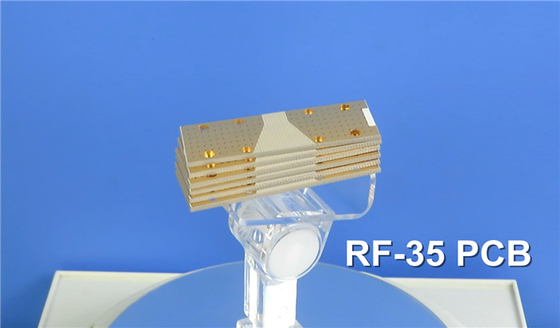

| 하이 라이트: | 전력 증폭기 PCB 보드,RF-35 PCB 물질,PCB 물질 60밀리 |
||
|---|---|---|---|
오늘 우리는 타코닉의 ORCER 제품군에 대해 알아보고 RF-35이라는 특별한 유기세라믹 라미네이트를 탐구합니다.
RF-35 라미네이트는 PTFE 기반의 제품군에 속하며 직물 유리로 강화됩니다.이 놀라운 창조물은 PTFE 가루와 세라믹 채식 기술에 대한 타코닉의 전문의의 절정입니다.RF-35는 1.9GHz에서 3.50의 변압수를 자랑하며, 같은 주파수에서 0.0018의 분산 인수를 동반합니다.
얇은 0.060 인치에서 수분 흡수율은 0.02%에 불과하며, RF-35는 수분에 대한 인상적인 저항력을 보여줍니다. 또한 8.0 파운드를 초과하는 껍질 강도를 보여줍니다.1/2 온스 분량의 선형 인치. 구리 및 엄격 한 IPC-TM 650 2에 따라 구리 1 온스 1 온스 1 인치에 대해 선형 인치에 10.0 파운드 / 인치를 초과합니다.4.8 표준
또한 이 물질은 41kV의 다이 일렉트릭 붕괴, 1.26 x 10^9 Mohm/cm의 부피 저항성, 1.46 x 10^8 Mohm의 표면 저항성을 나타냅니다.엄격한 IPC-TM 650 2에 의해 결정된.5.6 및 IPC-TM 650 2.5.17.1 측정
RF-35는 IPC TM 650 2에 기초하여 180 초를 초과하는 인상적인 활 저항을 자랑합니다.5.1 표준. 그 굽힘 강도는 ASTM D 790 테스트에 따라 22,000 psi 이상이고, 가로는 18,000 psi를 초과합니다. 팽창 강도 측정은 27,길이가 1 000 psi (또는 187 N/mm^2) 이고 21,000 psi (또는 145 N/mm^2) 는 ASTM D 638 표준에 따라 가로로.
RF-35는 IPC-TM 650 2에 의해 측정된 길이 차원 안정성 0.00004 in/in 및 가로 차원 안정성 -0.00010 in/in로 예외적인 차원 안정성을 나타냅니다.4.39.
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 1.9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| 분산 요인 @ 1.9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| 수분 흡수성 (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 껍질 강도 (1/2 온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | > 80 | N/mm | >1.5 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | >100 | N/mm | >1.8 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 1.26 x 109 | MOHm/cm | 1.26 x 109 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모 | 1.46 x 108 | 모 | 1.46 x 108 |
| 활 저항 | IPC TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 횡단 굽기 힘 | ASTM D 790 | PSI | >18세000 | N/mm2 | >124 |
| 긴장 강도 | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 횡단 팽창 강도 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | 0.00004 | mm/mm | 0.00004 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | -0.0001 | mm/mm | -0.0001 |
| Tg | TMA | °C | >315 | °F | >600 |
| 열전도성 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| X-Y CTE | ASTM D 3386 (TMA) | ppm/°C | 19~24 | ppm/°C | 19~24 |
| Z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 발화성 | UL-94 | V-0 | V-0 | ||
| 단단함 | 로크웰 M 스케일 | 34 | 34 |
높은 Tg 물질은 RF-35의 특수성이며, 315 °C를 초과하는 주목할만한 값입니다.
열전도에서 RF-35는 ASTM F 433에 의해 결정된 0.24 W/m/K의 수치를 보여줍니다. X-Y CTE는 19-24 ppm/°C에서, Z CTE는 64 ppm/°C를 측정합니다.ASTM D 3386 (TMA) 표준에 기초한또한, RF-35는 UL-94에 의해 확인 된 V-0 연화성 등급을 보유하고 있으며, 로크웰 M 척도에 34%의 경도를 기록합니다.
우리는 PCB를 위한 다양한 옵션을 제공합니다. 단일 계층, 이중 계층, 다층, 그리고 하이브리드 구성을 포함합니다. 표준 다이렉트릭 두께는 10m, 20m, 30m,그리고 60mL는 쉽게 사용할 수 있습니다.완성된 구리 두께 옵션은 1oz와 2oz입니다.
우리의 능력은 최대 크기가 400mm × 500mm의 PCB까지 확장됩니다. 이것은 개별 보드 또는 여러 대안 설계가있는 패널이 될 수 있습니다.
우리는 녹색, 검은색, 파란색, 노란색과 같은 다양한 용접 마스크 색상을 제공합니다. 우리는 또한 몰입 금, HASL, 몰입 은, 몰입 주황, OSP,순수한 금, 그리고 구리, 그 밖의 것들.
| PCB 재료: | PTFE 세라믹 유리섬유 |
| 명칭: | RF-35 |
| 다이렉트릭 상수: | 3.5 |
| 분산 요인 | 0.0018 |
| 계층 수: | 단층, 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, OSP, 순수한 금, 맨 구리, ENEPIG 등 |
PTFE 기반 기판 가공은 PTFE 樹脂 시스템의 부드러움으로 인해 독특한 과제를 제시합니다.기판에 사용되는 유리섬유의 종류에 따라 영향을 받습니다.더 무거운 유리섬유 엮은 것은 절단에 더 큰 어려움을 초래합니다.
RF-35는 뛰어난 차원 안정성과 딱딱함을 제공하는 견고한 중량 7 628 유리 스타일을 사용합니다.이 제품을 파거나 경로하는 것은 중량 유리 스타일의 사용에 비해 더 많은 도전을 제시할 수 있다는 것을 유의하는 것이 중요합니다..
