| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |

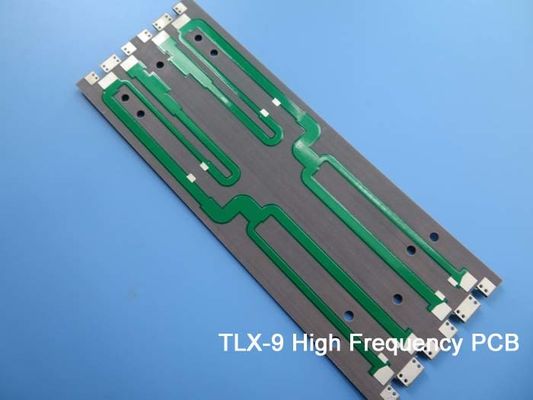

오늘은 TLX-9 PCB에 대해 이야기할 것입니다. 이것은 유리로 엮인 강화된 PTFE PCB의 일종입니다.
TLX-9 PCB는 1080 또는 106 스타일의 유리섬유 조합을 사용하며 예외적인 차원 및 전기 성능을 보여줍니다. 또한 다양한 두께로 제공됩니다.이중 또는 다층 애플리케이션에 잘 적합합니다..
이제 상세한 데이터 시트를 살펴봅시다.
TLX-9의 전형적인 특성
TLX-9는 10 GHz에서 2.5의 낮은 변압전력을 가지고 있으며, 같은 주파수에서 0.0019의 낮은 분산 인수를 가지고 있습니다.이러한 특성은 신호 무결성을 유지하는 것이 중요한 고주파 애플리케이션에 대한 훌륭한 선택입니다..
인상적 인 전기적 특성 외에도 TLX-9는 습기 흡수율 0.02% 미만으로 습한 환경에서도 안정성과 신뢰성을 보장합니다.
60kV를 초과하는 변압전압으로 TLX-9은 고전압 애플리케이션에 사용하기에 적합합니다.
TLX-9의 부피 저항성과 표면 저항성 모두 10^7 Mohm/cm를 초과하여 우수한 전기 단열 특성을 보장합니다.
TLX-9은 또한 180 초 이상의 활 저항을 보여 전기 활에 대한 예외적인 저항을 나타냅니다.
| 재산 | 가치 | 단위 | 시험 방법 |
| 다이렉트릭 상수 @ 10 GHz | 2.5 | IPC-TM 650 2.5.5.5 | |
| 분산 요인 @ 10 GHz | 0.0019 | IPC-TM 650 2.5.5.5 | |
| 수분 흡수 | <0.02 | % | IPC-TM 650 2.6.2.1 |
| 다이 일렉트릭 분해 | >60 | kV | IPC-TM 650 2.5.6 |
| 부피 저항성 | 10^7 | MOHm/cm | IPC-TM 650 2.5.17.1 |
| 표면 저항성 | 10^7 | 모흐 | IPC-TM 650 2.5.17.1 |
| 활 저항 | >180 | 초 | IPC-TM 650 2.5.1 |
| 길게 굽는 힘 | >23,000 (>159) | 파운드/인 (N/mm)2) | IPC-TM 650 2.4.4 |
| 횡단 굽기 힘 | >19,000 (>131) | 파운드/인 (N/mm)2) | IPC-TM 650 2.4.4 |
| 껍질 강도 (1온스 구리) | 12 | 파운드 / 선형으로 들어갑니다. | IPC-TM 650 2.4.8 |
| 열전도성 | 0.19 | W/m/K | ASTM F 433 |
| X-Y CTE | 9-12 | ppm/°C | ASTM D 3386 (TMA) |
| Z CTE | 130~145 | ppm/°C | ASTM D 3386 (TMA) |
| UL-94 발화성 등급 | V-0 | UL-94 |
기계적 견고성 측면에서 TLX-9는 뛰어난 성능을 제공합니다. 그것은 길쭉한 방향으로 23,000 파운드 / 인치 이상과 19,000 파운드 / 인치 이상의 구부러기 견고성을 보여줍니다.가로 방향으로, 그것은 매우 내구성 있는 재료입니다.
또한, TLX-9는 구리 1 온스 (1oz) 를 위해 12 파운드 / 선형 인치의 껍질 강도를 가지고 있습니다.
그러나 TLX-9의 열 전도도는 0.19 W/m/K에 불과합니다.
열 팽창 계수 (CTE) 는 X 방향으로 9 ppm/°C, Y 방향으로 12 ppm/°C, Z 방향으로 130-145 ppm/°C입니다.
마지막으로, TLX-9는 UL-94의 V-0의 염화성 등급을 가지고 있으며, 이는 높은 방화 저항성과 화재 발생 시 빠르게 스스로 소멸 할 수있는 능력을 나타냅니다.
방출물질
TLX-9는 우주에서 오랜 역사를 자랑하며 방사능 저항과 같은 심한 환경에 견딜 수 있습니다. 방출 테스트의 결과는 TLX-9의 총 질량 손실 (TML) 이 0이라는 것을 보여줍니다.02%수집 된 휘발성 응축성 물질 (CVCM) 은 0.01%이며 재구성 된 수증기 (WVR) 는 0입니다. 이러한 극히 낮은 수준은 요구 된 표준을 훨씬 초과합니다.
| 재산 | 시험 방법 | 단위 | 가치 |
| 배출가스 (%TML) | ASTM E 595 | 24 H 257 °F @ ≤ 5 x 10-5 Torr | 0.02 |
| 배출가스 (%CVCM) | ASTM E 595 | 24 H 257 °F @ ≤ 5 x 10-5 Torr | 0.01 |
| 배출가스 (%WVR) | ASTM E 595 | 24 H 257 °F @ ≤ 5 x 10-5 Torr | 0.00 |
PCB 용량 (TLX-9)
TLX-9 PCB는 단면, 쌍면, 다층 및 하이브리드 구성으로 제공됩니다.
TLX-9 PCB는 두께가 다양합니다. 기존 옵션은 10m, 20m, 31m, 60m 등이 있습니다. 2m만큼 얇고 250m만큼 두께가 있습니다.우리의 디자이너의 필요를 충족.
철도 선에 있는 완공된 구리는 1온스 또는 2온스일 수 있습니다.
TLX-9의 최대 PCB 크기는 400mm × 500mm입니다. 그것은 시트 내부의 단일 보드 또는 패널 내에서 다른 디자인을 수용 할 수 있습니다.
우리는 녹색, 검은색, 파란색, 빨간색, 노란색과 같은 다양한 색상의 용접 마스크를 제공합니다.
패드 표면 마무리에는 몰입 금, HASL, 몰입 은, 몰입 틴, 맨 구리, OSP, 순금, 그리고 ENEPIG을 포함한 옵션을 제공합니다.
| PCB 재료: | PTFE 기반의 유리섬유 라미네이트 |
| 명칭: | TLX-9 |
| 다이렉트릭 상수: | 2.5 |
| 계층 수: | 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB |
| 다이렉트릭 두께: | 2밀리 (0.051mm), 10밀리 (0.254mm), 20밀리 (0.508mm), 25밀리 (0.635mm), 31밀리 (0.787mm), 50밀리 (1.27mm), 60밀리 (1.524mm), 75밀리 (1.905mm), 90밀리 (2.286mm), 100밀리 (2.54mm), 125밀리 (3.175mm), 150밀리 (3.81mm),200밀리 (50.08mm), 250mil (6.35mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, 비친 구리, OSP, 순수한 금, ENEPIG 등 |
TLX-9는 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비 및 마이크로 웨브 전송 장치 등에서 응용 프로그램을 찾습니다.TLX 제품 라인은 유리섬유가 제공하는 기계적 지원으로 인해 RF 마이크로 웨이브 기판 산업에서 높이 평가됩니다., 가혹한 환경에 대한 저항을 보장합니다. 이것은 우주 발사 중에 높은 진동 수준을 경험하는 가구에 부착 된 PCB에 대한 미끄러움에 대한 저항을 포함합니다.엔진 모듈의 고온 보호우주에서 방사능 저항성, 전쟁선 안테나에 대한 혹독한 해양 환경에서의 탄력성, 비행 중에 광범위한 온도 범위를 견딜 수 있는 능력 등이 있습니다.
|
|
