| 하이 라이트: | PTFE 복합 고주파 PCB,고주파 PCB RO3010,5밀리 PCB 회로판 |
||
|---|---|---|---|
오늘 저는 전기적, 기계적 측면 모두에서 탁월한 안정성을 제공하는
로저스의 RO3010 고주파 회로 라미네이트는 상업용 마이크로파 및 전파 애플리케이션을 위해 특별히 설계되었습니다. 이 라미네이트는 세라믹으로 채워진 PTFE 복합재로 만들어집니다.뛰어난 전기적 특성과 일관된 기계적 특성을 제공하는이것은 우리의 디자이너들이 각 층에 대해 다른 변압성 일정한 재료를 사용하여 다층 보드 디자인을 만들 수 있도록 해줍니다.
RO3010 전형적인 특성
RO3010 물질의 변전수는 일반적으로 10입니다.2±0의 허용값으로15.
또한 0의 분산 인수를 나타냅니다.0022, 이는 최소한의 신호 손실이 필요한 고주파 회로에 훌륭한 선택이됩니다.
그러나, Z 방향의 변압전기 상수의 열 계수는 10GHz에서 -395ppm/°C이며, -50°C에서 150°C까지 다양하다.이 값은 상대적으로 높고 온도 민감한 작업 환경에 적합하지 않을 수 있습니다..
RO3010의 차원 안정성은 주목할 만하다. X 및 Y 방향에서는 각각 0.35 mm/m 및 0.31 mm/m만 측정하여 최소한의 차원 변화를 경험한다.이것은 재료가 안정적으로 유지되고 제조 과정에서 왜곡되거나 변형되지 않도록 보장합니다., 최종 제품이 요구된 사양을 충족하는지 보장합니다.
RO3010의 부피 저항성과 표면 저항성 모두 각각 105 MΩ.cm 및 105 MΩ로 평가되는 것이 인상적입니다.이러한 저항성 값은 회로 내의 전기 흐름을 효과적으로 제어하고 효율적인 신호 전송을 보장합니다..
| 재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 100.2±0.3 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz | 차차 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
| 부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
| 표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
| 튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
| 수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
| 특정 열 | 0.8 | j/g/k | 계산 | ||
| 열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
| 열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
| Td | 500 | °C TGA | ASTM D 3850 | ||
| 밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 후 솔더 플라트 | IPC-TM 2.4.8 | |
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 |
RO3010은 X 및 Y 방향으로 팽창 모듈이 1900 MPa를 초과합니다.
수분 흡수율 0.05%로 물 침입에 대한 높은 저항성을 보여줍니다.
또한 RO3010의 특화 열 용량은 0.8 J/g/K로 계산되어 열 에너지를 흡수하는 능력을 나타냅니다.
또한, ASTM D 5470 방법에 따르면 50°C의 온도에서, RO3010의 열전도도는 0.95 W/m/K를 측정하여 좋은 열전도를 나타냅니다.
열 팽창 계수 (CTE) 는 IPC-TM-650 2를 사용하여 결정된 재료의 성능입니다.4.4.1-55~288°C의 온도 범위 내에서 X, Y, Z 방향에서 각각 13, 11 및 16ppm/°C의 값을 얻습니다.이 결과는 상당히 유리한 결과입니다., CTE는 구리와 유사하므로 RO3010을 사용하는 PCB는 장착 된 구멍에서 탁월한 차원 안정성과 신뢰성을 나타냅니다.
RO3010은 500°C까지 분해 온도에 견딜 수 있습니다.
또한, 23°C에서 2.8gm/cm3의 밀도를 가지고 있다는 것이 테스트되고 확인되었습니다.
1온스 ED 구리와 IPC-TM 2를 사용하여 측정된 로3010의 용액 껍질 강도4.8, 9.4 파운드 / 인치입니다.
그것은 UL 94 표준에 따라 V-0 염화성으로 분류되며 납 없는 프로세스에도 호환됩니다.

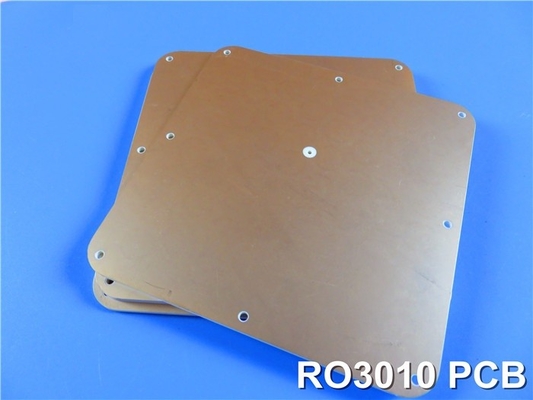

PCB 용량 (RO3010)
RO3010 PCB의 경우, 우리는 이중층, 다층, 그리고 하이브리드 디자인의 옵션을 제공합니다.
이용 가능한 구리 무게는 1oz (35μm) 및 2oz (70μm) 를 포함한다.
PCB 두께는 5mil (0.127mm) 에서 50mil (1.27mm) 까지의 선택으로 사용자 정의 할 수 있습니다.
RO3010 PCB의 최대 크기는 400mm X 500mm이며, 단일 보드 디자인이나 패널 내에서 여러 디자인을 허용합니다.
우리는 또한 녹색, 검은색, 파란색, 노란색, 빨간색, 흰색 등 다양한 색상의 용접 마스크를 제공합니다.
또한, 우리는 다양한 요구 사항을 충족시키기 위해 몰입 금, HASL, 몰입 은, 몰입 진, 맨 구리 및 OSP를 포함한 다양한 표면 처리 옵션을 제공합니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 복합재 |
| 명칭: | RO3010 |
| 다이렉트릭 상수: | 102 ±0.3 (프로세스 Dk) 11.2 (디자인 Dk) |
| 계층 수: | 이중층, 다층, 하이브리드 디자인 |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 5mil (0.127mm), 10mil (0.254mm), 25mil (0.635mm), 50mil (1.27mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색, 흰색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, Bare 구리, OSP, ENEPIG 등 |
RO3010 PCB는 자동차 레이더, GPS 안테나, 무선 통신 패치 안테나 및 직접 방송 위성 시스템 등에 적용하기에 적합합니다.
결론
RO3010 고주파 PCB의 제조 과정은 표준 PTFE PCB와 유사합니다. 개발자, 스트립퍼,에포크시 유리 재료를 가공하는 데 일반적으로 사용되는 구리 진료 물질도 RO3010에 적용됩니다.따라서 대용량 제조 프로세스에 적합하며 시장에서 경쟁 우위를 확보 할 수 있습니다.
