| 하이 라이트: | 2층 RF PCB 보드,20 밀리 틱 PCB 보드,딱딱한 PCB 회로판 |
||
|---|---|---|---|
새로 선보인 PCB를 소개합니다. 최첨단 로저스 디클라드 880 섬유 유리 강화, PTFE 기반 복합재로 만들어졌습니다.차원 안정성, 그리고 화학 저항성, 그것은 높은 성능의 시스템의 광범위한 완벽한 선택으로.
이 PCB 기판은 10 GHz/23°C와 1 MHz에서 DK 2.2 +/- 0.04이며, 10 GHz/23°C와 1 MHz에서 분산 인수는 0.0009이며 0.0008입니다.-160 ppm/°C의 TCDK를 나타내며 -10°C에서 140°C까지, 온도 변동에도 안정적인 성능을 보장합니다. 게다가, 습기 흡수율은 0.02%에 불과하며 습한 환경에서 다른 PTFE 기반 복합체를 능가합니다.
PCB 기판은 몇 가지 주요 기능을 자랑합니다. 그것은 극도로 낮은 손실 접수를 제공하여 신호 저하를 최소화하고 우수한 신호 무결성을 보장합니다.DiClad 880 기판의 우수한 차원 안정성은 어려운 환경에서도 일관된 성능을 보장합니다.다양한 주파수에서 일관성 있고 신뢰할 수 있는 작동을 제공하는 제품 성능 일관성에 의존할 수 있습니다.
| 매개 변수 | 가치 |
| 계층 수 | 1-32 |
| 기판 소재 | RO4350B, RO4003C, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210; RT/Duriod 5880; RT/Duriod 5870, RT/Duriod 6002, RT/Duroid 6010, RT/duroid 6035HTC;RT/duroid 5880LZ; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5ZPTFE F4B (DK2).2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615, DK10.2); AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600; 디클라드 880, 디클라드 870, 디클라드 527; Nelco N4000, N9350, N9240; FR-4 (고위 Tg S1000-2M, TU-872 SLK, TU-768, IT-180A 등)), FR-4 고 CTI>600V; 폴리마이드, PET; 금속 코어 등 |
| 최대 크기 | 비행 테스트: 900*600mm, 고정 테스트 460*380mm, 테스트가 없습니다 1100*600mm |
| 이사회 개요 용인 | ±0.0059" (0.15mm) |
| PCB 두께 | 00.0157" - 0.3937" (0.40mm--10.00mm) |
| 두께 허용 (T≥0.8mm) | ±8% |
| 두께 허용 (t<0.8mm) | ±10% |
| 단열층 두께 | 00.075mm-5.00mm |
| 최소 경로 | 0.003" (0.075mm) |
| 최소 공간 | 0.003" (0.075mm) |
| 외부 구리 두께 | 35μm~350μm (1oz~10oz) |
| 안쪽 구리 두께 | 17μm~350μm (0.5oz~10oz) |
| 뚫기 구멍 (기계) | 00.0079" - 0.25" (0.2mm-6.35mm) |
| 완성된 구멍 (기계) | 00.10mm-6.30mm) |
| 지름, 용도 (기계) | 00.075mm |
| 등록 (기계) | 00.05mm) |
| 측면 비율 | 12:1 |
| 솔더 마스크 타입 | LPI |
| 미인 솔더마스크 브릿지 | 0.00315" (0.08mm) |
| 소금 마스크의 마이너스 | 00.05mm) |
| 직경으로 연결 | 00.0098~0.0236~0.25mm~0.60mm |
| 임페던스 제어 허용 | ±10% |
| 표면 마감 | HASL,HASL LF,ENIG,이머션 틴,이머션 실버,OSP,골드 피거,순금 접착 등 |
이 PCB는 일관성 있는 기계적 성능을 보여주며, 중요한 전자 시스템에 특별한 내구성과 신뢰성을 제공합니다.각종 화학물질의 손상으로부터 보호PTFE 기반 복합물 중 가장 낮은 수분 흡수는 PCB의 신뢰성을 더욱 향상시킵니다.
넓은 주파수 범위에서 안정적인 다이 일렉트릭 상수 (Dk) 를 가진 이 PCB는 정확한 신호 제어와 전송을 가능하게 합니다.더 적은 삽입 손실과 전반적인 신호 무결성을 향상시키는 결과.

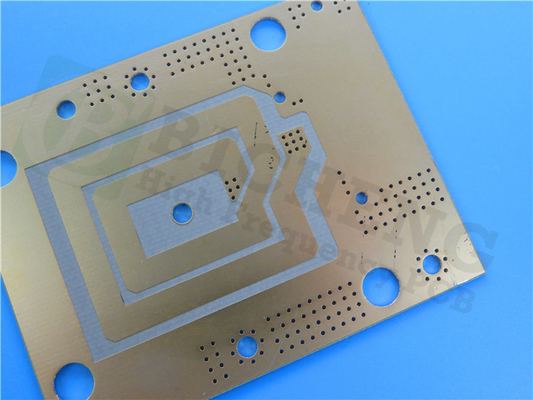

이 2층 딱딱한 PCB 스택업은 35μm의 두께의 구리 1층, 0.508mm (20m) 의 두께의 DiClad 880 기판, 35μm의 두께의 구리 2층으로 구성됩니다.완성된 보드의 두께는 0입니다.6mm 및 1oz (1.4mls) 의 Cu 무게의 외부 층. 침몰 은, 흰색의 상단 실크 스크린, 파란색의 상단 용접 마스크의 표면 가공을 갖추고 있습니다.
이 PCB는 레이더 피드 네트워크, 상업적 단계 배열 네트워크, 저손실 기지 스테이션 안테나, 가이드 시스템, 디지털 라디오 안테나, 필터, 커플러,그리고 LNA.
기술 문의 또는 주문을 위해 sales10@bichengpcb.com에 우리의 전용 판매 팀에 문의하십시오.우리는 탁월한 고객 지원을 최우선으로 하고 있으며 전 세계 고객에게 고품질 PCB를 공급하는 것을 목표로 합니다..
