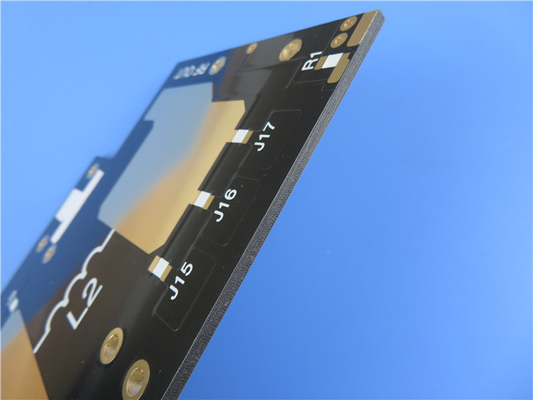

30밀리 와글링 F4BM250 기판에 만들어진 1온스 광 구리 PCB

새로 선보인 PCB를 소개합니다. 고성능 2층 딱딱한 PCB입니다. 이 PCB 기판은 우수한 품질과 성능을 보장하는 Wangling F4BM250 PTFE 유리섬유로 제작되었습니다.긍정적 인 ED 구리 엽은 전도성 및 신호 무결성을 향상시킵니다.이 PCB는 10GHz/23°C에서 2.50의 다이 일렉트릭 상수와 10GHz에서 0.0012의 낮은 손실 대접수로 뛰어난 신호 전송을 보장합니다. 또한 1보다 큰 껍질 강도를 자랑합니다.8 N/mm 및 수분 흡수율 0 미만.08%, 오래 지속되는 내구성을 보장합니다. CTE (열력 확장 계수) 값은 20 ppm/°C (X 축), 25 ppm/°C (Y 축), 187 ppm/°C (Z 축) 입니다.

이 PCB 는 다양한 변압체 두께 를 제공 하여, 특정 요구 사항 에 맞게 조정 할 수 있습니다. 사용 가능한 다양한 크기 는 비용 절감 이점 을 가져오며, 경제적인 선택 이 됩니다.상용화 된이 PCB는 품질에 타협하지 않고 높은 비용 효율성을 보여줍니다.

이 2층 딱딱한 PCB는 최적의 성능을 위해 잘 설계된 스택업이 특징입니다. 그것은 상단에 35 μm 구리 층, 0.762 mm (30mil) F4BM250 다이 일렉트릭 층으로 이루어져 있습니다.그리고 바닥에 또 다른 35μm 구리 층이 구성은 신뢰할 수 있는 신호 전송과 효율적인 전력 분배를 보장합니다.

이 PCB는 96.15mm x 58.4mm의 콤팩트 형식 인자에서 +/- 0.15mm의 허용량으로 제공됩니다. 최소 흔적 / 공간 6/5 밀리, 최소 구멍 크기는 0.4mm입니다.복잡한 디자인을 수용하는완성된 보드의 두께는 0.8mm이며, 유연성을 손상시키지 않고 내구성을 제공합니다. 1oz (1.4mls) 외층 구리 무게와 접착 두께를 통해 20μm를 갖추고 있습니다.표면 마감은 구리, 최대 전도성을 보장합니다. 실크 스크린, 용매 마스크 및 전기 테스트는 다양한 응용 프로그램에 대한 다재다능성을 제공하기 위해 포함되지 않습니다.

35개의 부품과 총 80개의 패드, 38개의 뚫린 패드, 42개의 상단 SMT (Surface Mount Technology) 패드를 포함하여 이 PCB는 회로 필요에 충분한 공간을 제공합니다.63개의 통로와 7개의 망을 지원합니다., 효율적인 연결과 통합을 가능하게 합니다.

이 PCB 그림은 Gerber RS-274-X 형식으로 제공되며 다양한 설계 도구와 호환성을 보장합니다. 널리 인정 된 IPC-Class-2 표준을 준수합니다.높은 제조 및 조립 품질을 보장합니다.

우리의 PCB는 전 세계적으로 사용 가능하며, 여러분이 어디에 있든 최고 품질의 PCB를 사용할 수 있습니다.우린 널 보호해.

이 PCB는 마이크로파, RF 및 레이더 시스템에서 응용을 위해 특별히 설계되었습니다. 그것은 단계 전환기, 수동 장치, 전력 분할기, 결합기, 결합기, 공급 네트워크,단계적 배열 안테나, 위성 통신 및 기지 스테이션 안테나. 그것의 다재다능성은이 까다로운 분야에서 당신의 특정 요구 사항을 충족 보장합니다.

모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에 우리의 전용 팀에 도달하는 것을 주저하지 마십시오.

새로 선보인 2층 딱딱한 PCB를 선택하여 뛰어난 신뢰성, 비용 효율성 및 성능을 경험하세요.
