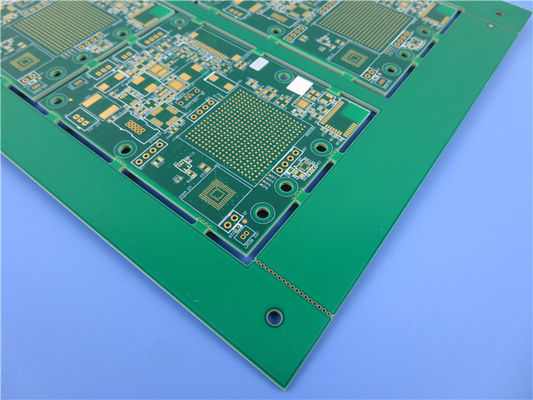

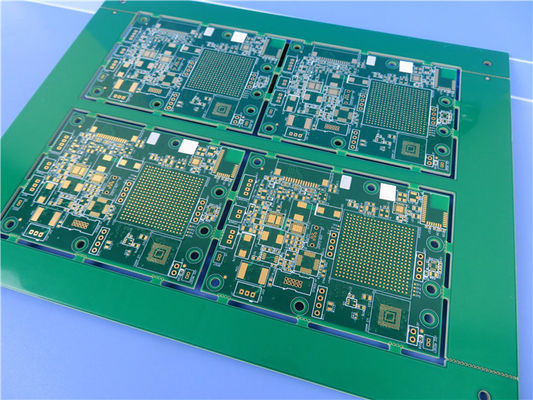

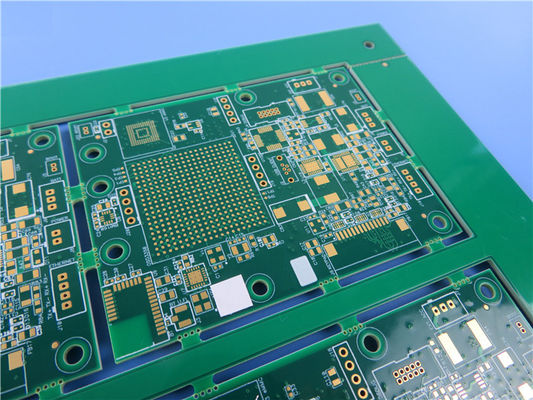

IT-180ATC ENIG HDI PCB 보드 6층 블라인드 트라이와 매장 트라이

오늘 우리는 새로 선보인 6층 딱딱한 PCB를 소개합니다.자동차 산업에서 통신 분야까지이 PCB를 전자 프로젝트의 이상적인 선택으로 만드는 주목할만한 기능과 사양에 대해 알아봅시다.

1PCB 재료:
이 PCB는 ITEQ IT-180ATC를 사용하여 고품질 재료로 만들어졌습니다. 뛰어난 성능으로 유명합니다.그리고 낮은 손실 접수 (Df) 는 0입니다1MHz에서 0.0014 및 1GHz에서 0.0015 이 PCB는 효율적인 신호 전송과 최소한의 신호 손실을 보장합니다.175 °C의 유리 전환 온도 (DSC) 와 345 °C의 분해 온도를 보여줍니다.-40°C에서 +130°C의 온도 범위 내에서 작동하여 다양한 환경에서 신뢰성을 제공합니다.

2주요 특징:
이 PCB 는 경쟁자 들 보다 차별화 되는 몇 가지 주요 특징 을 자랑 한다. 그 의 낮은 열 팽창 계수 (CTE) 는 다른 온도 조건 에서 안정성 과 신뢰성 을 보장 한다.높은 열 저항성 으로 인해 까다로운 응용 프로그램에 견딜 수 있습니다.이 PCB는 CAF (Conductive Anodic Filament) 저항에서 탁월하여 장기적인 신뢰성을 보장합니다. 우수한 구멍 신뢰성으로이 PCB는 강력한 연결성과 내구성을 제공합니다.

3스택업:
이 6층 딱딱한 PCB는 최적의 성능을 위해 잘 설계된 스택업이 특징입니다.이 구성은 효율적인 신호 라우팅을 보장합니다, 전력 분배, 열 분산

4건설 세부 사항:
이 PCB는 113mm x 90mm를 측정하는 컴팩트 형식 인자에서 +/- 0.15mm의 관용으로 제공됩니다. 복잡한 디자인을 수용하여 최소 3 / 4 밀리의 흔적 / 공간을 지원합니다.최소 구멍 크기는 0.10mm (레이저 드릴) 는 정확하고 복잡한 부품 배치를 가능하게 합니다. PCB는 HDI (고밀도 인터 커넥트) 기술을 활용하고, 맹인 비아와 묻힌 비아를 통합합니다.층을 넘나들며 서로 연결되어 있습니다.완성된 보드의 두께는 0.66mm이며, 유연성과 내구성 사이의 균형을 제공합니다. 각 층에 1 온스 (1.4 밀리) 구리 무게를 갖추고 최적의 전도성을 보장합니다.비아 플래팅 두께는 20μm입니다., 신뢰성있는 연결을 보장합니다. 표면 마감은 전극적 니켈 몰입 금 (ENIG) 이며, 우수한 용접성 및 부식 저항성을 제공합니다.위층과 아래층은 흰색 실크 스크린용매 마스크는 녹색이며, 최적의 용접을 보장하기 위해 용매 패드에 실크스크린이 금지되어 있습니다. PCB는 IPC-4761 타입 VII 사양을 충족하는 채우고 캡 된 비아스를 포함합니다.또한 상단층의 100오프마 임피던스 컨트롤을 포함하고 있습니다., L2를 참조. 캐스텔레이트 된 구멍 / 반 구멍은 추가적인 유연성과 연결성을 제공합니다. 각 PCB는 배송 전에 100% 전기 테스트를 받습니다.최고 품질과 신뢰성을 보장합니다..

5PCB 통계:
93개의 구성 요소와 총 153개의 패드를 포함해 78개의 구멍 패드, 39개의 상단 SMT 패드, 그리고 36개의 하단 SMT 패드, 이 PCB는 회로 필요에 충분한 공간을 제공합니다.94개의 통로와 7개의 망을 지원합니다., 효율적인 연결과 통합을 가능하게 합니다.

6예술 작품과 표준:
이 PCB 그림은 Gerber RS-274-X 형식으로 제공되며 다양한 설계 도구와 호환성을 보장합니다. 널리 인정 된 IPC-Class-2 표준을 준수합니다.높은 제조 및 조립 품질을 보장합니다.

7전 세계 사용 가능:
우리의 PCB는 전 세계적으로 사용 가능하며, 여러분이 어디에 있든 최고 품질의 PCB를 사용할 수 있습니다.우린 널 보호해.

8전형적인 응용 프로그램:
이 PCB는 자동차 (기계실 ECU), 백플라인, 데이터 저장, 서버 및 네트워크 및 통신을 포함한 광범위한 애플리케이션에 특별히 설계되었습니다.이 다재다능성 때문에 이러한 까다로운 분야에 대한 특정 요구사항을 충족시킬 수 있습니다.

9연락처:
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에 우리의 전용 팀에 도달하는 것을 주저하지 마십시오.
