| 하이 라이트: | ENIG 표면 RF 회로판,RF 쌍면 PCB,이중 PCB 31 밀리 |
||
|---|---|---|---|

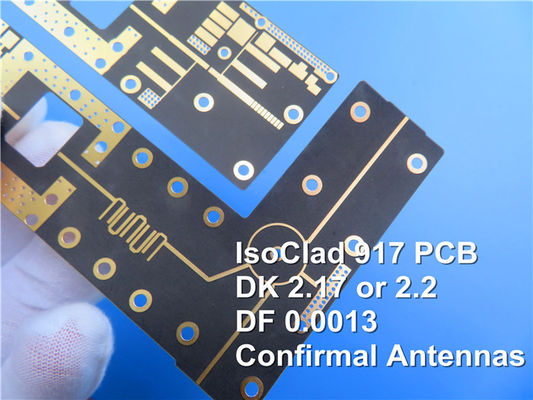

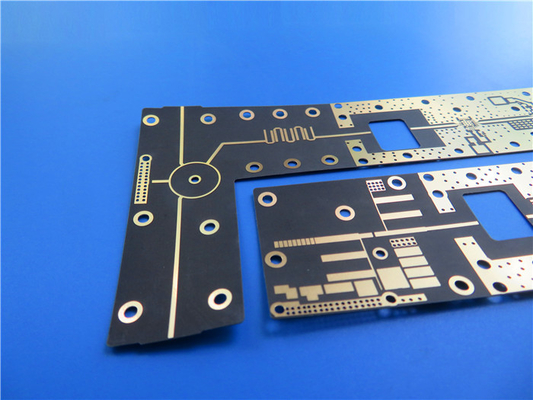

가장 높은 성능과 신뢰성을 충족하도록 설계된 PCB를 소개합니다.이 2층 단단한 PCB는 Rogers IsoClad 917 직무가 아닌 유리섬유/PTFE 복합체를 기판으로 사용이 PCB는 낮은 변압성 상수와 극히 낮은 손실로 최적의 신호 무결성과 성능을 보장합니다.
이 PCB의 주요 특징은 직물 유리섬유 강화로 직물 유리섬유 기판에 비해 유연성을 향상시킵니다.낮은 수분 흡수와 X의 동위성 특성이로저스 ISOCLAD 917 라미네이트는 10 GHz/23°C에서 2.17 또는 2.20의 변전적 상수 (DK) 를 제공합니다.분산 인수는 0입니다0.0013 같은 주파수와 온도에서
| 전형적인 특성: IsoClad 917 | |||
| 재산 | 아이소클래드 917 | 조건 | 시험 방법 |
| 다이렉트릭 상수 @ 10 GHz | 2.17, 2.20 | C23/50 | IPC TM-650 2.5.5.5 |
| 분산 요인 @ 10 GHz | 0.0013 | C23/50 | IPC TM-650 2.5.5.5 |
| Er의 열 계수 (ppm/°C) | -157 | -10°C ~ +140°C | IPC TM-650 2.5.5.5 조정 |
| 껍질 강도 (인치당 파운드) | 10 | 열기 후 | IPC TM-650 2.4.8 |
| 부피 저항성 (MΩ-cm) | 1.5 x 1010 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 표면 저항성 (MΩ) | 1.0 x 109 | C96/35/90 | IPC TM-650 2.5.17.1 |
| 활 저항 (초) | >180 | D48/50 | ASTM D-495 |
| 튼튼성 모듈 (kpsi) | 133, 120 | A, 23°C | ASTM D-638 |
| 팽창 강도 (kpsi) | 4.33.8 | A, 23°C | ASTM D-882 |
| 압축 모듈 (kpsi) | 182 | A, 23°C | ASTM D-695 |
| 플렉서럴 모듈 (kpsi) | 213 | A, 23°C | ASTM D-790 |
| 다이렉트릭 분해 (kv) | >45 | D48/50 | ASTM D-149 |
| 밀도 (g/cm)3) | 2.23 | A, 23°C | ASTM D-792 방법 A |
| 물 흡수율 (%) | 0.04 | E1/105 + D24/23 | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
| 열의 계수 | 0°C ~ 100°C | IPC TM-650 2.4.24 | |
| 확장 (ppm/°C) | 메틀러 3000 | ||
| X축 | 46 | 열기계 | |
| Y축 | 47 | 분석기 | |
| Z축 | 236 | ||
| 열전도 (W/mK) | 0.263 | 100°C | ASTM E-1225 |
| 배출가스 | 125°C, ≤10-6토르 | ||
| 전체 질량 손실 (%) | 0.02 | 최대 1.00% | |
| 수집된 휘발성 | 0.00 | 최대 0.10% | |
| 응축성 물질 (%) | |||
| 수증기 재구성 (%) | 0.02 | ||
| 가시성 콘덴세트 (±) | 아니 | ||
| 발화성 | 의 요구사항을 충족 UL94-V0 |
C48/23/50, E24/125 | UL 94 수직 화상 IPC TM-650 2.3.10 |
이 PCB의 스택업은 구리 층과 IsoClad 917 기판으로 구성되어 있으며 우수한 신호 성능과 차원 안정성을 보장합니다.이 PCB는 구성 요소 배치에 대한 넓은 공간을 제공합니다최소 5/5 밀리미터의 흔적/공간과 0.3mm의 최소 구멍 크기를 지원합니다.
이 PCB는 고품질의 제조와 산업 지침을 준수하는 IPC 2급 표준을 준수합니다.최적의 기능과 신뢰성을 보장합니다..
| PCB 재료: | 직물 없는 유리섬유/PTFE 복합재 |
| 명칭: | 아이소클래드 917 |
| 다이렉트릭 상수: | 2.17 또는 2.20 (10 GHz) |
| 분산 요인 | 0.0013 (10 GHz) |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 20밀리 (0.508mm), 31밀리 (0.787mm), 62밀리 (1.575mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | ENIG (잠수 금), HASL, 잠수 은, 잠수 진, ENEPIG, OSP, Bare 구리, 순수한 금 접착 등 |
44개의 구성 요소와 78개의 패드를 가진 이 PCB는 컨포멀 안테나, 스트라이프라인 및 마이크로 스트립 회로, 가이드 시스템, 레이더 및 전자 시스템과 같은 다양한 애플리케이션에 적합합니다.그 낮은 변압성 상수와 차원 안정성 때문에 PCB의 구부리거나 모양을 필요로 하는 응용 프로그램에 이상적인 선택.
우리는 이 PCB를 전세계에 사용할 수 있도록 하고, 다양한 지역의 고객들이 이 PCB의 뛰어난 성능에서 혜택을 누릴 수 있도록 합니다.sales10@bichengpcb로 우리의 판매 팀에 연락하십시오..com
다음 프로젝트를 위해 PCB를 선택하고 당신이 마땅히 받아야 할 신뢰성과 성능을 경험하십시오.
