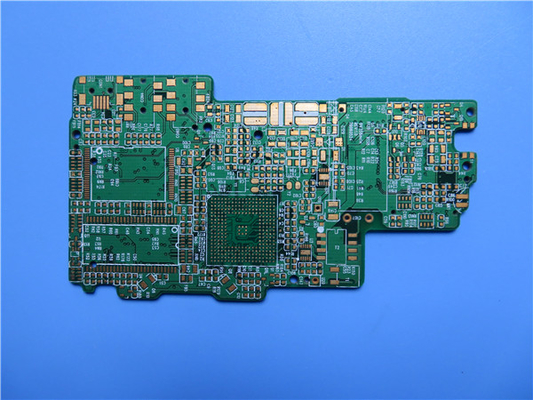

RO3003와 FR4로 만들어진 8층 딱딱한 하이브리드 PCB

로저스 RO3003 세라믹으로 채워진 PTFE 복합재료와 S1000-2M 높은 Tg170 FR-4 기판을 결합한탁월한 성능과 신뢰성이 PCB는 광범위한 애플리케이션의 까다로운 요구 사항을 충족하도록 설계되어 있으며, 3.0 +/-의 변압수 상수로 정확한 신호 전송을 보장하고 신호 손실을 최소화합니다.04 10GHz에서 분산 인수는 0.001 같은 주파수에서

탁월한 기계적 특성 및 열 안정성은 로저스 RO3003 및 S1000-2M 기판에 의해 제공되며 낮은 열 팽창 계수 (CTE) 17 ppm/°C, 16 ppm/°C,그리고 25 ppm/°C의 X, Y, 그리고 Z 축, 각각. 신뢰할 수 있는 스트립 라인 및 다층 보드 구조가 달성됩니다.-40°C ~ +85°C의 넓은 온도 범위에서 뛰어난 성능을 요구하는 응용 프로그램에 이상적인 선택이됩니다..

이 PCB의 스택업은 구리 층, 로저스 3003 코어 및 S1000-2M FR-4 기판을 포함하는 8 개의 층으로 구성됩니다. 이 구조는 최적의 신호 성능을 보장합니다.차원 안정성122.3mm x 94.4mm의 보드 크기로 구성 요소 배치에 충분한 공간이 제공됩니다.최소 4/4 밀리미터의 흔적/공간을 지원하고 최소 구멍 크기를 035mm.

제조 과정에서 IPC-Class-2 표준을 준수하여 고품질의 생산과 산업 지침을 준수 할 수 있습니다.엄격한 100% 전기 테스트는 운송 전에 각 PCB에 수행됩니다, 결함 없는 성능과 신뢰성을 보장합니다.

건설 세부 사항에는 2.2mm의 완성 된 보드 두께, 0.5 온스 (0.7 밀리) 의 구리 무게가있는 내부 층, 1 온스 (1.4 밀리) 의 구리 무게가있는 외부 층이 포함되어 있습니다.접착 두께는 20μm입니다, 표면 완성도는 Immersion Gold이며, 우수한 전도성 및 부식 저항성을 제공합니다. 상단과 하단 실크 스크린은 흰색이며 상단과 하단 용접 마스크는 매트 블랙입니다..실크스크린은 방해를 방지하기 위해 소금 패드에 의도적으로 생략됩니다.

81개의 구성요소와 143개의 패드를 가진 우리 PCB는 다양한 용도로 적합합니다. 예를 들어 대역 통과 필터, 마이크로 스트립 패치 안테나, 전압 조절 오시레이터,온도 변화에 민감한 응용 프로그램그 탁월한 성능과 신뢰성은 까다로운 프로젝트에 이상적인 선택이 됩니다.

전 세계 PCB의 가용성이 보장되며 전 세계 고객들이 뛰어난 성능의 혜택을 누릴 수 있습니다.sales10@bichengpcb에 우리의 판매 팀에 연락하는 것을 주저하지 마십시오.com

로저스 RO3003 및 S1000-2M 기판을 가진 우리의 고급 8층 딱딱한 PCB를 다음 프로젝트에 선택하고 응용 프로그램이 요구하는 예외적인 신뢰성과 성능을 경험하십시오.
