| 모크: | 1pcs |
| 가격: | USD9.99/PCS-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |

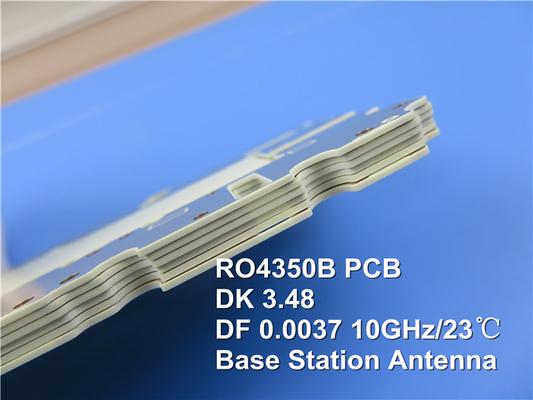

로저스 RO4350B 기판으로 만들어진 최첨단 PCB를 소개합니다이 PCB는 고급 전자 애플리케이션에 이상적으로 사용할 수있는 다양한 기능과 이점을 제공합니다..
PCB 기판은 탁월한 전기적 특성을 제공하는 로저스 RO4350B 엮은 유리 강화 탄화수소 / 세라믹을 사용하여 구성됩니다. DK 3.48 +/- 0의 변전수.05 10GHz에서 분산 인수는 0.0037 10GHz에서 이 PCB는 더 높은 작동 주파수를 가진 응용 프로그램을 가능하게 하고 낮은 다이 일렉트릭 관용과 손실을 제공합니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차차 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
etch+E2/150 다음°C | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3)V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
이 PCB의 주요 장점 중 하나는 다양한 주파수에서 전기적 특성의 우수한 안정성입니다.제어된 임피던스 전송 라인 및 필터의 반복 가능한 설계에 적합하도록RO4350B 라미네이트는 또한 다이 일렉트릭 상수의 낮은 열 계수를 나타내고 있으며, 까다로운 열 환경에서도 탁월한 차원 안정성을 보장합니다.
기판의 낮은 Z 축 확장은 구멍을 통해 신뢰할 수있는 접착을 보장합니다.낮은 평면 내 팽창 계수는 회로 처리 온도의 전체 범위에서 안정성을 보장합니다..
2층 딱딱한 PCB로 공급되는 이 제품은 전자 설계에 대한 신뢰할 수 있고 비용 효율적인 솔루션을 제공합니다. 보드 크기는 0.8mm의 두께로 100mm x 50mm입니다.그것은 양쪽에서 35μm의 구리 층 두께와 0의 로저스 4350B 코어 두께를 특징.762mm (30mil). 최소 흔적 / 공간은 4/4 밀리이며 최소 구멍 크기는 0.25mm입니다. 완성 된 Cu 무게는 외부 층에 1 온스 (1.4 밀리) 이며 비아 접착 두께는 20μm입니다.표면 마감은 HASL입니다., PCB에 대한 신뢰할 수 있고 널리 사용되는 코팅을 제공합니다. 상단 실크 스크린은 흰색이며 상단 용접 마스크는 녹색입니다.
이 고품질 PCB는 신뢰성과 성능을 보장하기 위해 100% 전기 테스트를 포함하여 엄격한 테스트를 거쳤습니다.일관성 있고 신뢰할 수 있는 성능을 위한 산업 요구사항을 충족.
경쟁력 있는 가격으로 이 PCB는 품질에 타협하지 않고 비용 효율적인 솔루션을 제공합니다. RO4350B 라미네이트는 표준 유리 에포시 공정을 사용하여 제조 될 수 있습니다.제조 공정을 단순화하고 생산 비용을 줄이는 것.
RO4350B PCB는 CAF 내성이 있으며 UL 94 V-0 등급으로 지정되어 있으며, 우수한 성능과 안전 표준을 요구하는 애플리케이션에 적합합니다.
이 PCB는 셀룰러 기지 스테이션 안테나와 전력 증폭기, RF 식별 태그, 자동차 레이더 및 센서,직접 방송 위성을 위한 LNB.
전 세계적으로 사용 가능하기 때문에 이 고성능 PCB를 전자 디자인에 쉽게 통합할 수 있습니다.
기술 문의 또는 추가 정보, sales10@bichengpcb.com에 문의하십시오. 우리의 전용 팀은 모든 질문 또는 특정 요구 사항에 도움을 준비되어 있습니다.뛰어난 신뢰성을 위해 고성능 RO4350B PCB를 선택, 안정성, 그리고 비용 효율성을 다음 전자 프로젝트에서
|
|
