| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8-9 일로 일합니다 |
| 지불 방법: | T/T |
| 공급 능력: | 달 당 5000 PC |
새로 선보인 PCB를 소개합니다. 이 고품질 제품은 다양한 애플리케이션의 요구사항을 충족시키기 위해 설계되었으며, 뛰어난 성능과 신뢰성을 제공합니다.

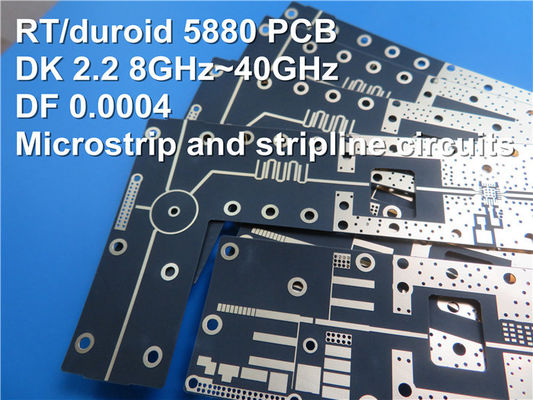

PCB 기판은 PTFE 복합 물질인 유리 마이크로 섬유 강화 된 Rogers RT/duroid 5880을 사용하여 만들어집니다. 10 GHz/23°C에서 2.2 +/- 0.02의 공정 DK,우수한 전기 성능을 보장합니다.같은 주파수와 온도에서 0.0009의 낮은 분산 인수는 전기 손실을 최소화합니다. 재료는 500 °C를 초과하는 높은 분해 온도 (Td) 를 나타냅니다.고온 환경에서도 안정성을 보장합니다.또한, 0.02%의 수분 흡수율은 높은 수분 조건에서 신뢰할 수있는 성능을 가능하게합니다. 재료의 동위성 특성은 균일한 전기 특성을 보장합니다.PCB는 -40°C에서 +85°C의 온도 범위 내에서 작동합니다..
| 재산 | NT1기생물 | 방향 | 단위 | 조건 | 시험 방법 | |
| 다이렉트릭 상수,ε 프로세스 | 2.20 2.20±0.02 스펙 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 다이렉트릭 상수,ε 설계 | 2.2 | Z | 제1호 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
| 분산 요인,tanδ | 0.0004 0.0009 |
Z | 제1호 | C24/23/50 C24/23/50 |
1 MHz IPC-TM-650 2.5.5.3 10 GHz IPC-TM 2.5.5.5 |
|
| 열 계수 ε | -125 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 | |
| 부피 저항성 | 2 x 107 | Z | 크기가 크다 | C/96/35/90 | ASTM D 257 | |
| 표면 저항성 | 3 x 107 | Z | 모흐 | C/96/35/90 | ASTM D 257 | |
| 특정 열 | 0.96(0.23) | 제1호 | j/g/k (cal/g/c) |
제1호 | 계산 | |
| 튼튼성 모듈 | 23°C에서 테스트 | 100°C에서 시험 | 제1호 | MPa ((kpsi) | A | ASTM D 638 |
| 1070 ((156) | 450 ((65) | X | ||||
| 860 ((125) | 380 ((55) | Y | ||||
| 극심 한 스트레스 | 29 (4.2) | 20(2.9) | X | |||
| 27(3.9) | 18(2.6) | Y | ||||
| 최후의 압력 | 6 | 7.2 | X | % | ||
| 4.9 | 5.8 | Y | ||||
| 압축 모듈 | 710(103) | 500 ((73) | X | MPa ((kpsi) | A | ASTM D 695 |
| 710(103) | 500 ((73) | Y | ||||
| 940 ((136) | 670(97) | Z | ||||
| 극심 한 스트레스 | 27(3.9) | 22(3.2) | X | |||
| 29 (5.3) | 21(3.1) | Y | ||||
| 52 (7.5) | 43(6.3) | Z | ||||
| 최후의 압력 | 8.5 | 8.4 | X | % | ||
| 7.7 | 7.8 | Y | ||||
| 12.5 | 17.6 | Z | ||||
| 수분 흡수 | 0.02 | 제1호 | % | 0.62" ((1.6mm) D48/50 | ASTM D 570 | |
| 열전도성 | 0.2 | Z | W/m/k | 80°C | ASTM C 518 | |
| 열 팽창 계수 | 31 48 237 |
X Y Z |
ppm/°C | 0~100°C | IPC-TM-650 2.4.41 | |
| Td | 500 | 제1호 | °C TGA | 제1호 | ASTM D 3850 | |
| 밀도 | 2.2 | 제1호 | gm/cm3 | 제1호 | ASTM D 792 | |
| 구리 껍질 | 31.2 ((5.5) | 제1호 | 플리 ((N/mm) | 1oz ((35mm) EDC 포일 용매 플라트 후 |
IPC-TM-650 2.4.8 | |
| 발화성 | V-0 | 제1호 | 제1호 | 제1호 | UL 94 | |
| 납 없는 공정 호환성 | 네 | 제1호 | 제1호 | 제1호 | 제1호 | |
우리 의 PCB 는 여러 가지 이점 을 가지고 있다. 다른 강화 된 PTFE 재료 와 비교 할 때 가장 낮은 전기 손실 을 자랑 한다. 특정 요구 사항 을 충족 시키기 위해 쉽게 절단, 모양, 가공 될 수 있다.소재는 에치 또는 접착 가장자리와 구멍에 사용되는 용매 및 반응기에 내성이 있습니다., 내구성 및 장수성을 보장합니다. 높은 습도 환경에서 응용을위한 이상적입니다. 또한이 재료는 신뢰성에 대한 잘 정립 된 기록을 가지고 있습니다.그것은 넓은 주파수 범위에서 균일한 전기적 특성을 유지.

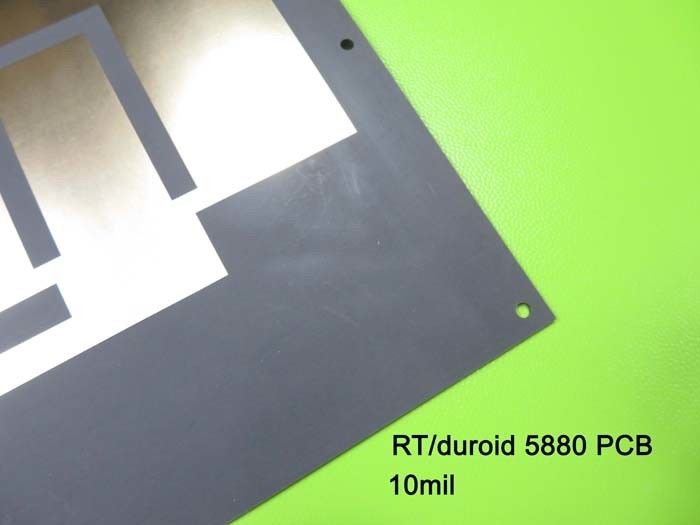

이 PCB의 스택업은 2층의 딱딱한 구조로 구성되어 있습니다. 35μm의 두께의 구리_층_1이 0.254mm (10m) 의 두께의 로저스 코어 RT/더로이드 5880에 따라,그리고 마지막으로 35μm의 두께의 구리_층_2입니다.
PCB의 구성 세부 사항은 다음과 같습니다: 보드의 차이는 139.61mm x 37.96mm (1PCS) 이며, 허용 범위는 +/- 0.15mm입니다.최소 5/4 밀리미터의 흔적/공간과 최소 구멍 크기가 0입니다..2mm. PCB에는 블라인드 비아스가 없으며 제조 프로세스를 단순화합니다. 완성 된 보드의 두께는 0.3mm이며 내구성과 가벼운 디자인 사이의 균형을 이루고 있습니다.외부 계층은 1 온스 (1oz) 의 완공 구리 무게가 있습니다..4 밀리) 와이브 플래팅 두께는 20μm를 측정하여 견고한 연결을 보장합니다. 표면 마감은 몰입 금으로 탁월한 전도성 및 부식 저항을 제공합니다.PCB에는 위쪽이나 아래쪽의 실크스크린 또는 로더 마스크 층이 없습니다.출하 전에 각 PCB는 신뢰성 및 품질 표준에 부합하는 것을 보장하기 위해 전체적인 100% 전기 테스트를 거칩니다.
PCB 통계는 다양성을 보여줍니다. 총 9 개의 구성 요소와 16 개의 패드를 수용하며, 16 개의 상면 마운트 기술 (SMT) 패드가 있으며 구멍 패드 또는 하단 SMT 패드가 없습니다.비아스는 없습니다.이 그림은 Gerber RS-274-X 형식으로 제공되며 표준 제조 프로세스와 호환됩니다.
우리의 PCB는 IPC-Class-2 표준을 준수하여 일관된 성능과 내구성을 보장합니다. 그것은 전 세계적으로 사용 가능하며 고객에게 글로벌 접근성을 제공합니다.그 탁월 한 성능 은 여러 가지 용도로 사용 할 수 있게 해 준다, 상업용 항공사 광대역 안테나, 마이크로 스트립 및 스트립 라인 회로, 밀리미터 파드 애플리케이션, 레이더 시스템, 가이드 시스템 및 포인트-투-포인트 디지털 라디오 안테나
모든 기술적 문의 또는 추가 정보, sales10@bichengpcb.com에 우리의 전용 팀에 연락하는 것을 주저하지 마십시오.우리의 약속은 예외적인 지원을 제공 하 고 우리의 제품에 대한 만족을 보장 하는 것입니다.
|
|
