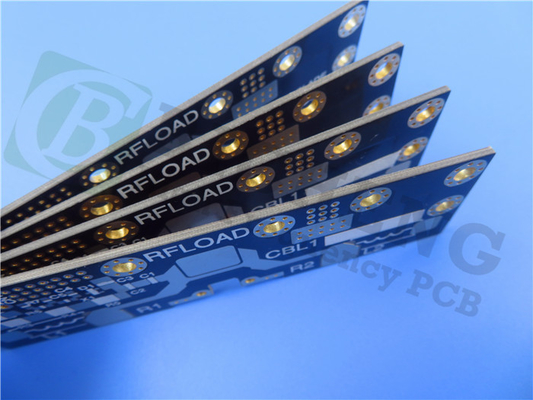

30 밀리 듀얼 레이어 RF PCB AD300D 기판을 기반으로 몰입 은

로저스의 혁신적인 AD300D 재료를 사용하여 정밀하게 제작된 최첨단 RF PCB를 소개합니다.유리로 강화된 PTFE, 뛰어난 전기적 특성을 가진, 최고 수준의 성능과 신뢰성을 요구하는 RF 애플리케이션의 궁극적인 선택입니다.

AD300D 물질은 RF PCB의 세계에서 게임 변경입니다. 그 세라믹으로 채워진, 유리 강화 된 PTFE 구성은 낮고 엄격하게 제어 된 변속기를 보장합니다.신호 손실을 최소화하고 전송 효율을 극대화합니다.우수한 PIM (거동적 인터모들레이션) 응답으로, 이 물질은 가장 까다로운 RF 환경에서도 원시 신호 품질을 보장합니다.그것은 뛰어난 전기적 특성을 제공 할뿐만 아니라, 그러나 그것은 또한 은행을 깨지 않고 전기 및 기계적 성능을 향상시키는 비용 효율적인 솔루션을 제공합니다.

우리는 AD300D 물질의 특수한 특성을 활용하여 기대를 초과하는 RF PCB를 만들었습니다.이 PCB는 정확하고 일관된 전기 성능을 보장합니다.그 낮은 손실 접수점 0.0021은 10GHz와 23°C에서 50%의 상대 습도와 함께 최소 신호 왜곡과 최대 신호 충실성을 보장합니다.AD300D PCB 는 500°C 를 초과 하는 인상적 인 분해 온도 (Td) 를 자랑 합니다, 극심 한 열 조건 하에서 비교할 수 없는 내구성을 보장 합니다. 습도 흡수율 0.04%에 불과 하 고 습한 환경에서 안정적이고 신뢰할 수 있습니다.CTE 값 24 ppm/°C (X축), 23 ppm/°C (Y축) 및 98 ppm/°C (Z축) 는 예외적인 차원 안정성을 제공하여 일관성 있고 신뢰할 수있는 성능을 제공합니다.30mils에서 -159dBC의 낮은 PIM와 0의 열 전도성.37W/m-K 100°C에서 이 PCB는 RF 영역에서 정말 돋보입니다.

AD300D 기반 RF PCB는 테이블에 많은 이점을 제공합니다. 그 광범위한 응용 프로그램은 다양한 RF 시스템에 대한 다재다능성과 적응력을 보여줍니다.향상 된 전력 처리 능력은 효율적인 전력 전송을 보장합니다., 낮은 손실 특성으로 인해 안테나 효율이 향상되어 전체 시스템 성능을 최적화합니다. 게다가 AD300D PCB는 취급 중에 기계적 형태를 유지합니다.신뢰성 및 사용 편의성 보장.

정밀하게 제작된 이 RF PCB는 2층의 딱딱한 구조를 갖추고 있습니다. 신중하게 설계된 스택업은 구리 층 (35μm), AD300D 재료 (0.762mm 또는 30mil) 에 이어그리고 또 다른 구리층 (35μm)보드 크기는 53.18mm x 56.04mm, +/- 0.15mm의 관용을 측정합니다. 이 PCB는 최소 5/5m의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.25mm입니다.장님 비아스는 포함되지 않습니다.0.8mm의 완성된 보드 두께와 외부 층에 대한 1 온스 (1.4 밀리) 의 완성 된 구리 무게로,이 PCB는 내구성과 성능 사이의 완벽한 균형을 이룬다.PCB 표면은 몰입 은으로 마무리, 우수한 전도성 및 부식 저항을 제공합니다. 또한 상단 또는 하단 실크 스크린이나 용접 마스크가 없습니다.각 PCB는 출하 전에 엄격한 100% 전기 테스트를 거칩니다..

16개의 구성 요소와 총 33개의 패드로 구성된 우리의 RF PCB는 다양한 설계 요구사항을 충족시킵니다. 이 패드들 중 21개의 패드는 구멍을 통과하는 패드이고 12개의 패드는 최고 수준의 SMT 패드입니다.아래쪽 SMT 패드가 없지만, PCB는 31 개의 비아를 가지고 있으며 2 개의 네트워크를 지원합니다.

IPC-Class-2 표준을 준수하여 우리의 RF PCB는 우수한 제조와 성능을 보장합니다.전 세계 고객들에게 그 특수한 기능과 비교할 수 없는 RF 성능을 제공합니다..

AD300D 기반의 RF PCB를 통해 RF 애플리케이션의 잠재력을 최대한 활용하세요.또는 상업용 위성 라디오 안테나, 우리의 PCB는 RF 우수성의 절정입니다. RF 세계에서 가능한 한계를 뛰어넘는 신뢰할 수 있고 고성능의 솔루션을 보장합니다.
