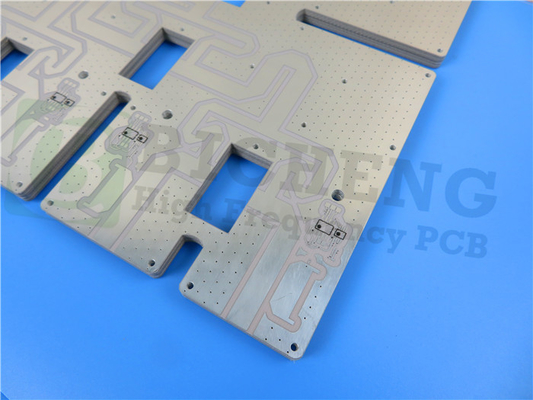

2층 RF PCB 30mil AD350A 기판을 기반으로 실버로 몰입

이것은 AD350A 기판을 이용하는 RF (라디오 주파수) PCB입니다. AD350A 기판은 섬유 유리로 강화된 섬유로 만든, 세라믹으로 채워진, PTFE 기반 복합재로 만들어진 전문 재료입니다.이 기판은 고전력 애플리케이션을 위해 특별히 설계되었습니다., 높은 열 전도성 및 낮은 열 팽창 계수 (CTE) 를 제공합니다. 그것은 극한 온도 환경에서 우수하며 열 거부를 우선시합니다.

AD350A 기판은 몇 가지 주목할 만한 특징을 가지고 있다. 10GHz/23°C에서 3.5 -/- 0.05의 잘 제어된 변압전력을 유지하여 신뢰할 수 있는 신호 전송을 보장한다.저손실촉은 0입니다.003 10 GHz, 23 °C @ 50% RH에서 신호 손실을 최소화하고 신호 무결성을 유지합니다. 35 ppm/°C의 낮은 Z축 열 팽창 계수는 열 안정성을 제공합니다.분해 온도 (Td) 가 500°C를 넘을 때이 재료는 또한 습기 흡수율 0.1%를 자랑하며 습한 환경에서도 일관된 RF 성능을 유지합니다.X축에서 제어된 CTE 값 (18 ppm/°C), Y축 (18ppm/°C), Z축 (63ppm/°C) 은 안정적이고 안정적인 성능을 제공합니다.AD350A 기판은 30mil에서 -159dBC, 60mil에서 -163dBC의 등급으로 우수한 수동적 인터모들레이션 (PIM) 성능을 제공합니다., 효과적 인 간섭을 줄입니다. 0.44 W / m-K의 열 전도성은 효율적인 열 분비를 촉진합니다.

이 PCB 스택업은 두 층으로 구성됩니다. 35μm 두께의 Copper_layer_1, 첫 번째 층으로 사용됩니다. 두께 0.762mm (30mil) 를 측정하는 AD350A 기판은 중간에 위치합니다..마지막으로, 또한 35μm의 두께를 가진 Copper_layer_2가 가장 높은 층으로 사용됩니다.

이 PCB의 구성 세부 사항은 그 사양을 나타냅니다. 보드의 크기는 102.02mm x 65.54mm이며 허용 범위는 +/- 0.15mm입니다.그것은 4/4 밀리미터의 최소 흔적 / 공간과 0의 최소 구멍 크기를 특징.3mm. 이 PCB에는 맹인 비아스가 포함되어 있지 않습니다. 완성된 보드의 두께는 0.8mm이며, 외부 층의 완성 된 구리 무게는 1oz (1.4mls) 입니다. 비아 접착 두께는 20μm입니다.표면 완성도는 몰입 은으로 이루어집니다.특히, 이 PCB에는 상단 또는 하단 실크 스크린 또는 용접 마스크가 없습니다. 배송 전에, 100% 전기 테스트는 기능성을 보장하기 위해 수행됩니다.

통계에 따르면, 이 PCB는 총 123개의 패드를 가진 54개의 구성 요소를 수용합니다. 이 중 90개의 패드는 구멍 (TH) 구성 요소입니다.33개의 패드는 상위 표면 장착 기술 (SMT) 구성요소입니다.아래쪽 SMT 패드가 없습니다. PCB는 연결을 설정하기 위해 76개의 비아를 이용하고 세 개의 네트워크를 지원합니다.

이 PCB의 그림은 Gerber RS-274-X 형식으로 제공되며 IPC-Class-2의 허용 표준을 준수합니다.

이 RF PCB는 AD350A 기판을 기반으로 전 세계적으로 쉽게 사용할 수 있습니다.자동차용 텔레매틱스 안테나 시스템, 상업용 위성 라디오 안테나 시스템
