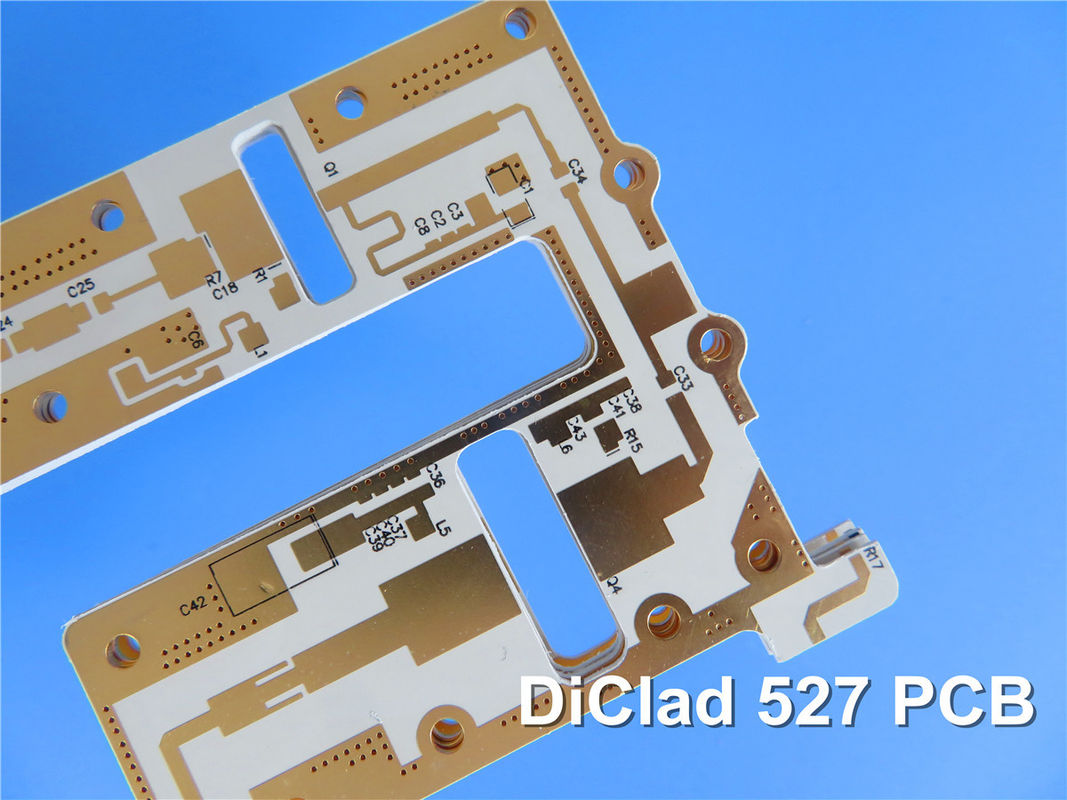

2L 20ml 디클래드 527 PCB 보드 녹색 솔더 마스크와 흰색 실크 스크린

로저스의 특유의 디클라드 527 라미네이트로 만들어진PTFE 기반 복합 물질은 인쇄 회로 보드 기판으로 탁월한 성능을 제공합니다.유리섬유 강화와 PTFE 함량의 높은 비율로, DiClad 527는 더 넓은 다이 일렉트릭 상수 (Dk) 범위, 우수한 차원 안정성 및 정확한 등록을 제공합니다.

주요 특징:
- DK 범위는 10 GHz와 1 MHz에서 2.4에서 2.6이며, 50% RH, 신뢰할 수 있는 신호 전송을 보장합니다.
- 10GHz에서 0.0017 및 1MHz에서 0.0010, 50% RH, 신호 손실을 최소화합니다.
- TcDK -153 ppm/°C 10GHz에서 -10°C에서 140°C까지, 온도 변동에도 안정성을 유지합니다.
- 0.03%의 낮은 수분 흡수, 성능에 습도의 영향을 줄입니다.
- X축 14ppm/°C, Y축 21ppm/°C, Z축 173ppm/°C에서 CTE, 탁월한 차원 안정성을 제공합니다.

이점:
- 극히 낮은 손실 접착, 최소 신호 왜곡을 보장하고 신호 무결성을 극대화합니다.
- 우수한 차원 안정성, 다양한 조건 하에 PCB의 무결성을 유지.
- 제품 성능의 일률성, 일관성 있고 신뢰할 수 있는 결과를 보장합니다.
- 매우 균일한 전기적 특성을 가진 주파수, 일관성 있는 성능을 가능하게 합니다.
- 일관된 기계적 성능, 까다로운 응용 프로그램에서 신뢰성을 제공합니다.
- 우수한 화학 저항성, 부식 물질로부터 PCB를 보호
- 광범위한 주파수 범위에서 안정적인 Dk, 다양한 주파수에서 신호 무결성을 유지합니다.
- 높은 주파수에서 낮은 회로 손실, 고속 응용 프로그램에서 성능을 최적화합니다.
- 높은 습도 환경으로 인한 소수 성능 변동, 어려운 조건에서 안정성을 보장합니다.

이 PCB는 양쪽에서 35μm의 구리층 두께를 가진 2층 딱딱한 보드이다. 디클라드 527 재료의 핵심은 0.508mm (20mil) 를 측정한다. 보드의 차이는 173.78mm x 121.28mm,회로 설계에 충분한 공간을 허용최소 5/4 밀리미터의 흔적 / 공간과 0.3mm의 최소 구멍 크기로 정확한 라우팅과 효율적인 부품 배치를 달성 할 수 있습니다.

완성된 보드의 두께는 0.6mm이며, 완성된 구리 무게는 1oz (1.4 mils) 이다. 비아 플래팅 두께는 20μm이며, 신뢰할 수있는 전기 연결을 보장합니다.표면 마감은 ENIG (Electroless Nickel Immersion Gold) 이다., 우수한 용접성 및 부식 저항성을 제공합니다. 상단 실크 스크린은 흰색으로 구성 요소 식별을 용이하게합니다. 하단 실크 스크린은 포함되어 있지 않습니다.깨끗하고 전문적인 외모를 제공합니다.상단 용접 마스크는 녹색이고, 하단 용접 마스크는 적용되지 않으며, 필요하다면 사용자 정의 용접 및 재작업을 허용합니다.

각 PCB는 특수한 품질과 신뢰성을 보장하기 위해 배송 전에 100% 전기 테스트를 거칩니다. PCB에 대한 제공된 그림 형식은 Gerber RS-274-X입니다.널리 인정된 산업 표준이 PCB는 고품질 제조 요구 사항을 충족하는 IPC-Class-2 표준을 준수합니다.

디클라드 527 PCB는 전 세계적으로 사용 가능하며 전 세계 고객들에게 접근성을 보장합니다.상업적 단계 배열 네트워크, 저손실 기지국 안테나, 가이드 시스템, 디지털 라디오 안테나, 필터, 커플러 및 LNA.

디클라드 527 PCB의 변화적인 영향력을 여러분의 전자 프로젝트에서 발견하세요. 그것은 여러분의 프로젝트를 비교할 수 없는 성능과 비교할 수 없는 신뢰성,그리고 뛰어난 차원 안정성.
