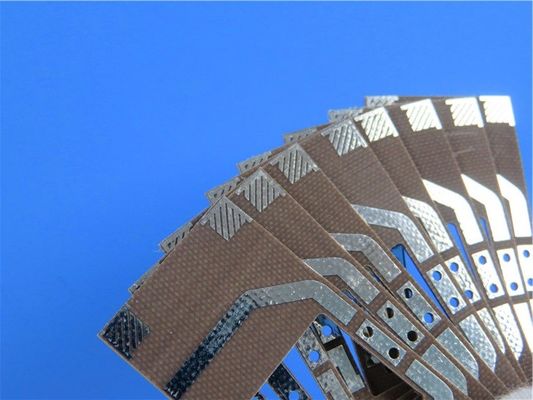

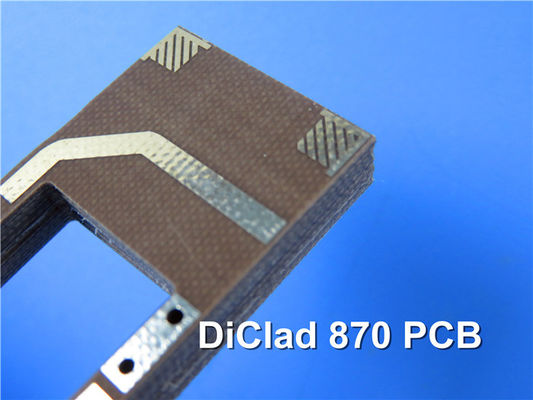

0.8mm 디클라드 870 RF PCB ENEPIG을 가진 이중층 딱딱한 보드

새로 선보인 RF PCB를 소개합니다. 이 PCB는 31 밀리 로저스 디클라드 870 기판으로 만들어졌습니다.디클라드 870 PCB는 광범위한 응용 분야에 특별한 전기적 특성을 제공합니다.그것은 섬유 유리로 만들어진 독특한 구성과 PTFE의 높은 비율을 이용합니다.디클라드 시리즈의 다른 라미네이트와 비교하여 다이 일렉트릭 상수 (Dk) 및 방출 인수를 감소시키는 것으로 나타납니다.같은 두께를 유지하면서

주요 특징:

디클라드 870 PCB는 10 GHz와 1 MHz에서 50% RH의 2.33의 인상적인 DK로 돋보인다. 이것은 우수한 신호 전송 능력을 보장합니다.극히 낮은 분산 인수를 나타냅니다.10GHz에서 0.0013 및 1MHz에서 0.0009, 50% RH, 최소 신호 손실을 제공합니다.

온도 변동은 문제가되지 않습니다. DiClad 870 PCB는 -161 ppm/°C의 DK (TcDK) 온도 계수를 제공합니다. 10 GHz에서 -10 ~ 140 °C의 넓은 온도 범위를 커버합니다.다양한 환경 조건에서도 안정적인 성능을 보장합니다.

이 PCB 는 수분 흡수율 0.02% 에 불과 하기 때문 에 수분 관련 문제 는 최소화 됩니다. 수분 에 대한 이 탁월 한 저항력 은 다양한 환경 에서 신뢰성 있는 동작 을 보장 합니다.

디클라드 870 PCB는 X축에서 17 ppm/°C, Y축에서 29 ppm/°C, Z축에서 217 ppm/°C의 열 팽창 계수 (CTE) 로 우수한 차원 안정성을 보여줍니다.이 안정성 은 정확 한 성능 과 신뢰성 을 보장 합니다.

주요 이점:

극히 낮은 손실 대접수와 함께, DiClad 870 PCB는 향상된 신호 품질과 신호 왜곡을 줄여줍니다. 이것은 신호 무결성이 중요한 응용 프로그램에서 이상적인 선택이됩니다.

PCB의 우수한 차원 안정성은 정확한 성능을 보장하며 시간이 지남에 따라 높은 정확성과 신뢰성을 요구하는 응용 프로그램에 적합합니다.

일관성이 핵심이고, 바로 이것이 디클라드 870 PCB가 제공하는 것입니다. 제품 성능의 일관성이 다른 PCB에서 일관된 결과를 보장합니다.다양한 전자 시스템에서 신뢰성 있고 예측 가능한 성능을 가능하게 하는.

디클라드 870 PCB는 다양한 주파수에서 매우 균일한 전기 특성을 유지합니다. 이 기능은 신호 전송과 수신의 일관성을 보장합니다.작동 빈도와 상관없이.

신뢰성 및 내구성은 매우 중요하며, 디클라드 870 PCB는 양쪽 전선에서 제공합니다. 일관된 기계적 성능은 까다로운 응용 프로그램에서 장기적인 신뢰성 및 내구성을 보장합니다.

화학 저항성 은 DiClad 870 PCB 의 또 다른 장점 이다. 그것은 식식 요소 에 매우 저항력 을 가지고 있으며, 화학적 손상 에 대한 보호 를 제공 하며 오래 지속 되는 성능을 보장 한다.

수분 흡수 면에서는, DiClad 870 PCB는 PTFE 기반 복합물 중 가장 낮은 비율을 자랑합니다. 이 예외적인 특성은 PCB의 신뢰성과 성능을 향상시킵니다.특히 습한 환경에서.

디클라드 870 PCB의 안정적인 DK 값은 넓은 주파수 범위에서 다른 주파수에서 일관된 성능을 요구하는 응용 프로그램에 적합합니다.이것은 광범위한 응용 분야에서 신뢰할 수있는 작동을 보장합니다..

디클라드 870 PCB의 낮은 DK 값은 더 넓은 라인 너비를 허용하여 삽입 손실을 줄이고 더 효율적인 신호 전송을 가능하게합니다.

PCB 스택업:

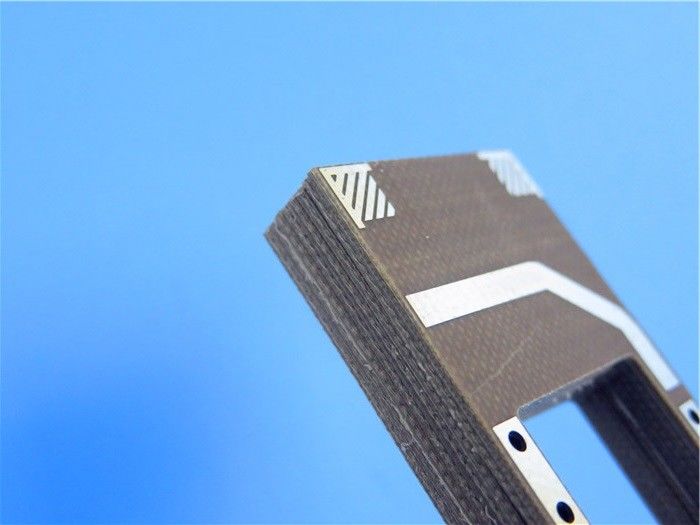

이 PCB는 2층의 딱딱한 PCB로 다음과 같은 스택업이 있습니다.

- 구리 층 1: 35 μm
- 디클라드 870: 0.787 mm (31 밀리)
- 구리층 2: 35 μm

이 PCB의 크기는 174mm x 44.5mm (1 조각) 의 보드 크기로 +/- 0.15mm의 허용도를 가지고 있습니다. 최소 4/4 mils의 흔적 / 공간을 지원하고 최소 0.25mm의 구멍 크기를 지원합니다.완성된 보드의 두께는 0.8mm, 1oz (1,4mls) 의 완공 구리 무게를 가진 외부 층. 접착 두께는 20μm입니다. 이 PCB는 ENEPIG 표면 완공으로 완성되었습니다.상단 및 하단 층에는 흰색 실크 스크린과 녹색 용접 마스크가 있습니다.배송 전에, 모든 PCB는 품질을 보장하기 위해 100% 전기 테스트를 거칩니다.

이 PCB는 42개의 구성 요소와 총 103개의 패드를 포함하고 있다. 68개의 구멍 패드, 35개의 상단 SMT 패드, 0개의 하단 SMT 패드 등이 있다. 73개의 비아와 3개의 네트워크가 있다.

이 PCB는 Gerber RS-274-X 아트워크 포맷을 수용하여 표준 디자인 도구와 호환성을 보장합니다.

이 PCB는 IPC-Class-2 표준을 준수하여 고품질의 제조 프로세스와 신뢰할 수있는 성능을 보장합니다.

디클라드 870 PCB는 전 세계 유통을 위해 제공되며 전 세계 고객에게 접근성을 제공합니다.

전형적인 응용 프로그램:

디클라드 870 PCB는 다음과 같은 다양한 응용 분야에서 탁월하게 설계되었습니다.

- 레이더 공급 네트워크
- 상업적 단계적 배열 네트워크
- 저손실 기지국 안테나
- 안내 시스템
- 디지털 라디오 안테나
- 필터, 결합기 및 소음 저조 증폭기 (LNA)

DiClad 870 PCB로 뛰어난 성능과 뛰어난 신뢰성을 경험하세요.첨단 성능과 뛰어난 전기적 특성은 까다로운 전자 응용 프로그램에 완벽한 선택.
