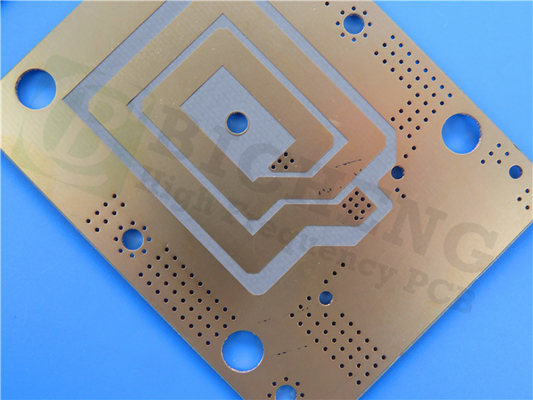

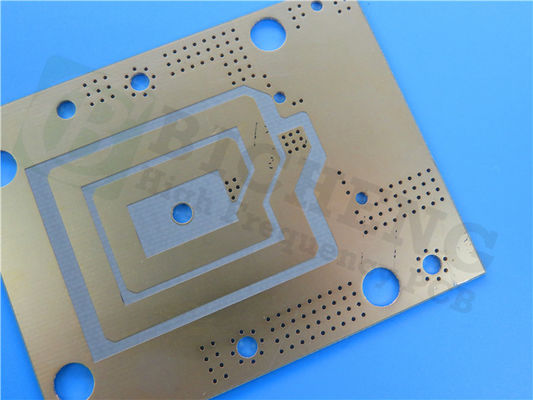

하이 라이트: | 20 밀리 배 Bare Copper PCB,이중 계층 벗은 구리 PCB,듀얼 레이어 RF 회로판 |
---|
RF-30A 물질로 만든 PCB를 소개합니다.RF-30A PCB는 고용량 상업용 마이크로파 및 전파 애플리케이션을 위해 특별히 설계 된 최첨단 유기 세라믹 라미네이트입니다.테코닉의 세라믹 필러와 PTFE 코팅 기술 전문성을 바탕으로 제작된 이 PCB는 품질과 성능의 대명사입니다.
엮은 유리 강화로 구성된 RF-30A는 가장 까다로운 디자이너의 기대를 초과하는 뛰어난 전기적, 기계적 특성을 자랑합니다.소손실 다이렉트릭 기판, 낮은 프로필의 구리 포일과 결합하여 안정적인 전기적 특성을 보장하여 광범위한 대역폭에서 향상된 PIMD 수준과 낮은 삽입 손실을 초래합니다.
RF-30A의 안정성은 전기적 성능을 넘어서게 됩니다.RF 구성 요소는 외부 요인으로부터 보호됩니다., 장수성과 신뢰성을 보장합니다.
RF-30A의 중요한 측면 중 하나는 1/2 온스 및 1 온스 RT 구리에 대한 탁월한 껍질 강성이며, 재작업 또는 반복 된 재공류 프로세스에 이상적인 선택입니다.매우 낮은 수분 흡수율과 안정적인 손실 접착점은 단계 전환을 최소화하는 데 기여합니다.온도와 습도 환경에서도 차원 움직임이 크게 감소하여 광범위한 주파수 범위에서 안정적인 단계 및 임피던스 특성을 제공합니다.
RF-30A는 낮은 Z축 CTE를 달성하기 위해 세라믹으로 세밀하게 최적화되었으며, 구멍을 통해 접힌 (PTH) 의 신뢰성을 향상시키고 다층 회로의 제조를 단순화했습니다.이 특성들은 안정적인 PIMD 성능에 더 기여합니다., 당신의 RF 디자인이 완벽하게 작동하는지 확인합니다.
주요 특징:
- DK 2.97 +/- 0.05에서 1.9 GHz/23°C
- 분산 인수는 1.9 GHz/23°C에서 0.0013입니다
- 열전도 0.42W/m/K
- CTE: X축 - 8ppm/°C, Y축 - 11ppm/°C, Z축 - 60ppm/°C
- 밀도 (특수 중력) 2.16g/cm3
비교할 수 없는 이점:
- PCB에서 우수한 PIM 값 (-160 dBc 이하로 측정)
- PTH 품질 향상
- 안정적인 기계적 특성
- 높은 주파수에서 안정적
- 높은 온도에서도 안정적
- 낮은 수분 흡수
- 탁월한 껍질 강도
- 우수한 가격/성능 비율
기술 사양:
- PCB 스택업: 2층 딱딱한 PCB
- 구리 층 1: 35 μm
- RF-30A 코어: 0.508mm (20mil)
- 구리층 2: 35 μm
PCB 제작 세부 사항:
- 판 크기: 102.02mm x 65.54mm (1PCS), +/- 0.15mm
- 최소한의 흔적/공간: 4/5 밀리
- 최소 구멍 크기: 0.35mm
- 눈 먼 비아스가 없습니다.
- 완제판 두께: 0.6mm
- 완성된 Cu 무게: 1 온스 (1.4 밀리) 외부 층
- 접착 두께: 20μm
- 표면 마감: 광 구리
- 최고 실크 스크린:
- 아래쪽 실크 스크린:
- 최상위 솔더 마스크:
- 바닥 용접 마스크:
- 100% 운송 전에 사용 된 전기 테스트
PCB 통계:
- 구성요소: 37
- 전체 패드: 102
- 구멍 패드: 71
- 최고 SMT 패드: 31
- 아래쪽 SMT 패드: 0
- 비아스: 59
- 넷: 4
우리의 RF-30A PCB는 Gerber RS-274-X 아트워크와 함께 제공되며 IPC-Class-2 표준을 준수하여 최고 수준의 품질과 신뢰성을 보장합니다.이 PCB는 안테나를 포함한 광범위한 애플리케이션에 대한 선택의 해결책입니다., RF 수동 부품, 그리고 전력 증폭기.
RF-30A PCB로 RF 기술의 힘을 발휘하고 비교할 수 없는 성능과 신뢰성을 경험하세요.
