| 하이 라이트: | 라미네이트 RF PCB,쌍면 10ml RF PCB,RF 고주파 PCB 보드 |
||
|---|---|---|---|

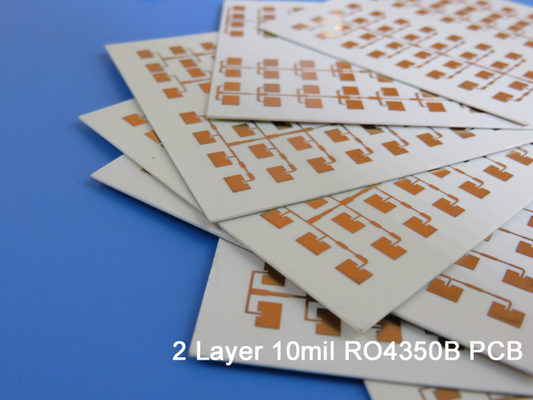

저희는 새로 선보인 RF PCB를 여러분과 공유합니다. RO4350B 라미네이트로 만든 고주파 PCB입니다.최첨단 솔루션으로, PTFE/조직 유리의 전기 성능과 에폭시/글라스 재료의 제조 용이성을 결합합니다.로저스 코퍼레이션에서 개발한 RO4350B 라미네이트는 낮은 손실 특성을 유지하면서 다이 일렉트릭 상수 (Dk) 를 예외적으로 제어합니다.이 첨단 재료 들 은 기존의 마이크로 웨이브 라미네이트 에 대한 비용 효율적 인 대안 을 제공 합니다특히 RO4350B 라미네이트는 UL 94 V-0 등급입니다.활성 장치 및 고전력 RF 설계에 적합하도록 만드는.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차차 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C~150°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
에치+E2/150°C 후에 | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C~288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °C TMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °C TGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3) V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
특징:
RO4350B 라미네이트는 고주파 애플리케이션에 이상적인 선택이 되는 주목할만한 특징을 자랑한다. 10GHz에서 3.48 ± 0.05의 다이 일렉트릭 상수 (DK) 와 0의 방출 인수를 가지고 있다.0037 같은 주파수, 이 라미네이트는 우수한 전기 성능을 제공합니다. 또한 0.69 W/m/°K의 열 전도성은 효율적인 열 방출을 보장합니다.그들의 열 확장 계수 (CTE) 값은 X 축에서 10ppm/°C입니다., Y축에서 12ppm/°C, Z축에서 32ppm/°C, 온도 변동에도 안정성을 제공합니다. -40°C에서 +85°C의 넓은 온도 범위 내에서 작동합니다.RO4350B 라미네이트는 특별한 열 저항성을 나타냅니다..
이점:
RO4350B 라미네이트는 시장에서 다른 재료들 사이에서 돋보이게 하는 수많은 이점을 제공합니다.
1낮은 다이 일렉트릭 용도 및 낮은 손실: 이러한 라미네이트는 높은 작동 주파수와 함께 응용 프로그램을 가능하게하는 우수한 전기 성능을 제공합니다.그들은 특히 광대역 애플리케이션에 적합합니다..
2. 안정적인 전기 특성 대 주파수: RO4350B 라미네이트는 제어 된 임피던스 전송 라인을 보장하고 필터의 반복 가능한 디자인을 허용하여 일관된 성능을 보장합니다.
3이전지 상수의 낮은 열 계수: 우수한 차원 안정성으로, 이러한 라미네이트는 온도 변동에 관계없이 신뢰할 수있는 전기적 특성을 유지합니다.
4낮은 Z축 확장: RO4350B 라미네이트는 매우 신뢰할 수있는 구멍을 만들어줍니다.
5낮은 평면 내 팽창 계수: 이러한 라미네이트는 회로 처리 온도 전체 범위에서 안정적으로 유지되며 제조 과정에서 일관된 성능을 보장합니다.
6양량 제조 과정: RO4350B 라미네이트는 표준 유리 에포시 공정으로 제조 될 수 있으며 비용 효율적이며 대량 생산에 쉽게 액세스 할 수 있습니다.
7. CAF 저항성: 라미네이트는 전도성 애노드 필라멘테이션에 저항력을 나타내며 까다로운 응용 프로그램에서 장기적인 신뢰성을 보장합니다.
PCB 사양:
이 RF PCB는 고성능 라미네이트를 보완하는 견고한 구조를 제공합니다.
- 상단과 하단 모두에 35μm 구리 층이 있는 2층 딱딱한 PCB 스택업
- 로저스 4350B 코어 0.254mm (10mil) 두께
- 보드 크기는 53.18mm x 56.04mm이며 허용 범위는 +/- 0.15mm입니다.
- 최소 흔적/공간 5/5 밀리, 최소 구멍 크기는 0.25mm
- 블라인드 비아스가 없으니 가공이 순조롭다
- 콤팩트 디자인을 위해 0.32mm의 완성판 두께.
- 1 온스 (1,4 밀리) 무게의 외부 구리 층.
- 20μm의 접착 두께를 통해 신뢰할 수있는 연결을 위해.
- 실버로 덮여서
- 위쪽이나 아래쪽은 실크스크린이나 용접 마스크가 없으니 깨끗하고 미니멀한 외관을 제공합니다.
- 100% 전기 테스트는 품질을 보장하기 위해 운송 전에 수행됩니다.
PCB 통계:
이 PCB는 11 개의 구성 요소를 포함하고 총 70 개의 패드를 갖추고 있으며, 47 개의 구멍 패드와 23 개의 상면 장착 기술 (SMT) 패드를 포함합니다. 79 개의 비아와 3 개의 네트워크로,이 PCB는 다양한 회로 디자인에 대한 다양성을 제공합니다.
예술 작품 및 품질 표준:
이 PCB에 제공 된 그림은 Gerber RS-274-X 형식으로 일반 설계 소프트웨어와 호환성을 보장합니다. 준수되는 품질 표준은 IPC-Class-2,신뢰성 있는 성능을 보장하고 산업 표준을 충족.
사용 가능성 및 전형적인 응용:
이 PCB 는 세계 전역 에서 사용 되고 있으며, 다양한 시장 의 필요 를 충족 시키고 있다. 이 고성능 물질 들 은 다음 과 같은 분야 에 적용 된다.
- 셀룰러 베이스 스테이션 안테나와 전력 증폭기: RO4350B PCB는 무선 통신 시스템에서 효율적인 신호 전송과 증폭을 가능하게합니다.
- RF 식별 태그: 이러한 라미네이트는 식별 및 추적 응용 프로그램에 안정적이고 정확한 RF 성능을 제공합니다.
- 자동차 레이더와 센서: 우수한 전기적 특성과 열 안정성으로, RO4350B PCB는 차량에 신뢰할 수있는 레이더와 센서 시스템을 지원합니다.
- 직접 방송 위성용 LNB:RO4350B 라미네이트는 직접 방송 위성용 저소음 블록 (Low Noise Blocks, LNB) 에서 사용하기에 적합하며, 뛰어난 신호 수신과 전송을 보장합니다.
결론적으로, RO4350B PCB는 뛰어난 전기 성능과 안정성, 그리고 비용 효율성으로 고급 애플리케이션에 대한 가능성을 열어줍니다.소형 전압 내성이 낮아서, 낮은 손실, 그리고 안정적인 전기 특성, 그것은 고 주파수 작동, 제어 된 임피던스 전송 라인, 그리고 반복 필터 디자인을 가능하게 합니다.RO4350B 라미네이트의 낮은 열 계수, 낮은 Z 축 팽창, 낮은 평면 내 팽창 계수는 차원 안정성과 온도 변동에 대한 신뢰할 수있는 성능을 보장합니다.대량 생산 과정과 경쟁력 있는 가격으로 대량 생산에 편리하게 사용할 수 있습니다.전 세계 사용 가능성과 광범위한 응용 프로그램으로, RO4350B PCB는 오늘날의 까다로운 전자 프로젝트에 대한 신뢰할 수 있고 고성능의 솔루션입니다.
