제품 상세 정보:
결제 및 배송 조건:
|
| PCB 재료: | RO3003G2 | 레이어 총수: | 2개의 층 |
|---|---|---|---|
| PCB 두께: | 0.3 밀리미터 ±0.1 | PCB 사이즈: | 170x90mm=1up |
| 구리 중량: | 1 온스 (35um) | 표면 마감: | 이머젼 골드, 36% |
| 하이 라이트: | 고주파 PCB는 10밀리미터로 만들어졌습니다.,RO3003G2 고주파 PCB,몰입 금 라디오 주파수 회로판 |
||
간략 한 소개

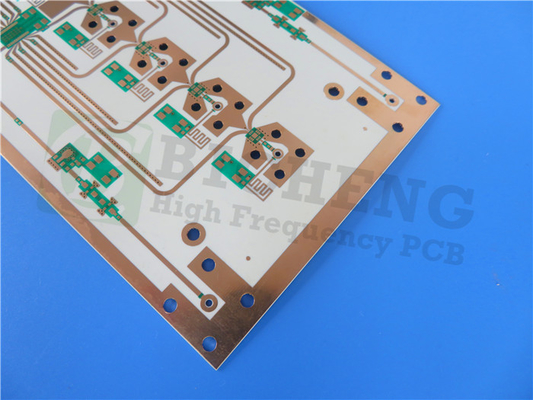

이 PCB는 10 mil (0.254mm) 두께의 RO3003G2 다이 일렉트릭 물질로 구성된 스택업으로 2층의 딱딱한 PCB이며 양쪽 모두 35um의 완공 구리 무게를 갖추고 있습니다.
PCB의 크기는 170mm x 90mm이며 허용 지름은 +/- 0.15mm이며 최소 흔적 폭과 간격은 4 mils (0.1mm) 이다. 완성 된 보드의 전체 두께는 0.3mm입니다.비아 플래팅 두께는 20um입니다., 그리고 표면 완성도는 몰입 금이다. 상단 실크스크린은 흰색이고, 하단 쪽에는 실크스크린이 없다. 상단 솔더 마스크는 녹색이며, 하단 쪽에는 솔더 마스크가 없다.
PCB는 25개의 구성 요소와 총 93개의 패드로 구성되어 있습니다. 이 중 62개의 패드는 뚫린 구멍 구성 요소에 전념하고 있으며, 31개의 패드는 상단에 위치한 표면 장착 기술 (SMT) 패드입니다.아래쪽에는 SMT 패드가 없습니다.또한, PCB에는 98개의 vias 및 6개의 net (연결) 이 있다. 각 PCB는 배송 전에 완전한 기능을 보장하기 위해 100%의 전기 테스트를 거친다.
PCB 사양
| PCB 크기 | 170 x 90mm=1위 |
| 보드 타입 | 쌍면 PCB |
| 계층 수 | 2층 |
| 표면 장착 부품 | 네 |
| 구멍 구성 요소 를 통해 | 아니 |
| 레이어 스택 | 구리 ------- 18um ((0.5 온스) + 판 TOP 층 |
| RO3003G2 0.254mm | |
| 구리 ------- 18um ((0.5oz) + 판 BOT 레이어 | |
| 기술 | |
| 최소한의 흔적과 공간: | 4 밀리 / 4 밀리 |
| 최소 / 최대 구멍: | 0.3mm / 1.5mm |
| 다른 구멍의 수: | 12 |
| 굴착 구멍 수: | 62 |
| 밀링된 슬롯의 수: | 0 |
| 내부 절단자 수: | 0 |
| 임페던스 제어: | 아니 |
| 골드 손가락 번호: | 0 |
| 보드 소재 | |
| 세라믹으로 채워진 PTFE | RO3003G2 |
| 최종 포일 외부: | 10.0온스 |
| 최종 포일 내부: | 제1호 |
| PCB의 최종 높이: | 0.3mm ±0.1 |
| 가루 및 코팅 | |
| 표면 마감 | 잠수 금, 36% |
| 용접 마스크는 다음을 적용합니다. | 위쪽 |
| 솔더 마스크 색상: | 녹색 |
| 용접 마스크 종류: | 광소감성 용조 마스크 |
| 컨토르/컷 | 로팅 |
| 표기 | |
| 컴포넌트 레전드의 측면 | 위쪽 |
| 부품 레전드 색상 | 흰색 |
| 제조업체의 이름 또는 로고: | 제1호 |
| VIA | 구멍 (PTH) 을 통과하여 접착하여 최소 크기가 0.3mm입니다. |
| 발화성 등급 | 94 V0 |
| 차원 허용 | |
| 오프라인 차원: | 0.0059" |
| 판 접착: | 0.0029" |
| 굴착 용도: | 0.002" |
| 테스트 | 100% 전기 테스트 배송 전에 |
| 제공 될 예술 작품의 종류 | 이메일 파일, Gerber RS-274-X, PCBDOC 등 |
| 서비스 영역 | 전 세계적으로, 전 세계적으로. |
插入1张 PC B 图
전형적신청서
1적응형 크루즈 컨트롤
2앞 충돌 경고
3- 액티브 브레이크 어시스트
4차선 변경 지원
5교통 체증 조종사
6주차 조종사
7. 맹점 탐지
사용 가능한 RFPCB M대동기
RO4350B, RO4003C, RO4725JXR, RO4730G3, RO4360G2, RO4533, RO4534, RO4535, RO4830, RO4835, RO3003, RO3006, RO3010, RO3035, RO3203, RO3210,RT/Duroid 6010.2LM, RT/duroid 6035HTC; RT/duroid 5880LZ, RT/duroid 6202; TMM3, TMM4, TMM6, TMM10, TMM10i, TMM13i, Kappa 438; AD250C, AD255C, AD300D, AD350A, AD450, AD600, AD1000, TC350; TC600디클라드 880, 디클래드 870, 디클래드 527; 아이소클래드 917, 아이소클래드 933; CLTE-XT, CLTE-AT, CLTE-MW; 쿠클래드 217, 쿠클래드 233, 쿠클래드 250.
TLF-35; RF-35TC, RF-60A, RF-60TC, RF-35A2, RF-30, RF-35, RF-45, RF-10, TRF-45; TLX-0, TLX-6, TLX-7, TLX-8; TLX-9, TLY-3, TLY-5, TLY-5Z; CER-10; TSM-DS3
F4BM217, F4BM220, F4BM233, F4BM245, F4BM255, F4BM265, F4BM275, F4BM294, F4BM300
F4BME217, F4BME220, F4BME233, F4BME245, F4BME255, F4BME265, F4BME275, F4BME294, F4BME300
F4BTM298, F4BTM300, F4BTM320, F4BTM350
F4BTME298, F4BTME300, F4BTME320, F4BTME350
TP300, TP440, TP600, TP615, TP960, TP1020, TP1100, TP1600, TP2000, TP2200, TP2500
TF300, TF440, TF600, TF960, TF1020, TF1600
F4BTMS220, F4BTMS233, F4BTMS255, F4BTMS265, F4BTMS294, F4BTMS300, F4BTMS350, F4BTMS430, F4BTMS450, F4BTMS615
F4BTMS1000
TFA294, TFA300, TFA615, TFA1020
WL-CT300, WL-CT330, WL-CT330Z, WL-CT338, WL-CT350, WL-CT440, WL-CT615. 다이렉트릭 상수 범위 DK2.2 DK2.65 DK2.85 DK2.94DK30DK32DK338DK35DK40DK44DK615DK102
