제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | TLX-8 | 두께: | 3100만 |
|---|---|---|---|
| 표면 마감: | 침지 금 | 구리 중량: | 1 온스 |
| 하이 라이트: | 잠수 금 쌍면 PCB,31 밀리 배면 PCB,TLX-8 쌍면 PCB |
||
TLX-8 소재로 만든 우리의 신규 배포 PCB를 소개합니다. TLX-8은 다양한 RF 애플리케이션에서 신뢰성과 다재다능성을 제공하기 위해 설계된 PTFE 유리섬유 라미네이트 PCB입니다.사용 가능한 두께와 구리 클래싱 옵션의 광범위한 범위로 설계되었습니다TLX-8은 뛰어난 기계적 강화력을 가지고 있으며, 어려운 환경에서도 탁월합니다.또는 우주에서 방사능 저항을 유지, TLX-8는 뛰어난 성능을 제공합니다.
TLX-8는 몇 가지 주요 장점을 제공합니다. 첫째로 -160 dBc보다 낮은 측정값의 뛰어난 수동적 인터모들레이션 (PIM) 값을 보장합니다.특수한 신호 무결성을 보장하고 신호 간섭을 최소화합니다.둘째, TLX-8는 뛰어난 기계적 강도와 열 안정성을 가지고 있으며, 가혹한 조건에 노출된 응용 프로그램에 이상적입니다.낮고 안정적인 변압 전압 변수는 높은 주파수 성능을 위해 신뢰할 수 있는 신호 전송과 최적의 임피던스 제어.
TLX-8의 주목할만한 특징 중 하나는 차원 안정성으로 까다로운 환경에서도 정확하고 신뢰할 수있는 회로 성능을 유지할 수 있습니다.TLX-8는 낮은 수분 흡수 특성을 가지고 있습니다., 신뢰성을 높이고 습한 조건에 노출 된 응용 프로그램에 적합하도록합니다.TLX-8의 엄격하게 제어 된 변압 전압 상수는 일관된 성능과 예측 가능한 전기 특성을 제공합니다.또한, 낮은 분산 인자 (DF) 는 최소 신호 손실을 보장하여 고주파 신호의 효율적인 전송을 촉진합니다.
| TLX-8 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| DK @10 GHz | IPC-650 25.5.3 | 2.55 | 2.55 | ||
| Df @1.9 GHz | IPC-650 25.5.5.1 | 0.0012 | 0.0012 | ||
| Df @10 GHz | IPC-650 25.5.5.1 | 0.0017 | 0.0017 | ||
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | >45 | kV | >45 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.02 | % | 0.02 |
| 융통력 (MD) | ASTM D 709 | PSI | 28,900 | N/mm2 | |
| 플렉서력 (CD) | ASTM D 709 | PSI | 20,600 | N/mm2 | |
| 튼튼성 (MD) | ASTM D 902 | PSI | 35,600 | N/mm2 | |
| 튼튼성 (CD) | ASTM D 902 | PSI | 27,500 | N/mm2 | |
| 브레이크 (MD) 에 있는 길쭉함 | ASTM D 902 | % | 3.94 | % | 3.94 |
| 틈에 있는 길쭉함 ((CD)) | ASTM D 902 | % | 3.92 | % | 3.92 |
| 영의 모듈 (Young's Modulus) | ASTM D 902 | kpsi | 980 | N/mm2 | |
| 영의 모듈 (Young's Modulus) | ASTM D 902 | kpsi | 1,200 | N/mm2 | |
| 영의 모듈 (Young's Modulus) | ASTM D 3039 | kpsi | 1,630 | N/mm2 | |
| 포이슨 비율 | ASTM D 3039 | 0.135 | N/mm | ||
| 껍질 강도 ((1온스) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 15 | N/mm | |
| 껍질 강도 ((1온스.RTF) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 17 | N/mm | |
| 껍질 강도 (~ 1⁄2 온스) | IPC-650 24.8.3 (올린 온도) | 라인어 인치 | 14 | N/mm | |
| 껍질 강도 (~ 1⁄2 온스) | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 11 | N/mm | |
| 껍질 껍질 껍질 껍질 껍질 | IPC-650 240.8초5.2.2 (열압) | 라인어 인치 | 13 | N/mm | 2.1 |
| 열전도성 | ASTM F433/ASTM 1530-06 | W/M*K | 0.19 | W/M*K | 0.19 |
| 차원 안정성 (MD) | IPC-650 240.39초5.5 ((빵 후.) | 밀스/인 | 0.06 | mm/M | |
| 차원 안정성 (CD) | IPC-650 240.39초5.4 ((백 후.) | 밀스/인 | 0.08 | mm/M | |
| 차원 안정성 (MD) | IPC-650 240.39초5.5 (열압) | 밀스/인 | 0.09 | mm/M | |
| 차원 안정성 (CD) | IPC-650 240.39초5.5 (열압) | 밀스/인 | 0.1 | mm/M | |
| 표면 저항성 | IPC-650 25.171초5.2.1 (올린 온도) | 모흐 | 60.605 × 108 | 모흐 | 60.605 × 108 |
| 표면 저항성 | IPC-650 25.171초5.2.1 (습기 조건) | 모흐 | 3.550 x 106 | 모흐 | 3.550 x 106 |
| 부피 저항성 | IPC-650 25.171초5.2.1 (올린 온도) | MOHm/cm | 1.110 x 1010 | MOHm/cm | 1.110 x 1010 |
| 부피 저항성 | IPC-650 25.171초5.2.1 (습기 조건) | MOHm/cm | 1.046 x 1010 | MOHm/cm | 1.046 x 1010 |
| CTE (X축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 21 | ppm/°C | 21 |
| CTE (Y축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 23 | ppm/°C | 23 |
| CTE (Z축) (25-260)°C) | IPC-650 24.41/ASTM D 3386 | ppm/°C | 215 | ppm/°C | 215 |
| 밀도 (특수 중력) | ASTM D 792 | g/cm3 | 2.25 | g/cm3 | 2.25 |
| Td(2% 체중 감량) | IPC-650 24.24.6 (TGA) | °C | 535 | °C | |
| Td(5% 체중 감량) | IPC-650 24.24.6 (TGA) | °C | 553 | °C | |
| 불화성 등급 | UL-94 | V-0 | V-0 | ||
안전성 측면에서 TLX-8는 UL 94 V0 등급을 준수하여 중요한 응용 프로그램에서 높은 불 저항성을 보장합니다.최적의 성능과 쉽게 통합TLX-8의 전기적 특성은 10GHz에서 2.55 ± 0.04의 변전압 상수와 10GHz에서 0.0018의 분산 요인을 포함합니다.TLX-8의 차원 안정성 및 열 팽창 계수 (CTE) 는 신뢰할 수있는 성능을 위해 허용 가능한 범위 내에 있습니다.

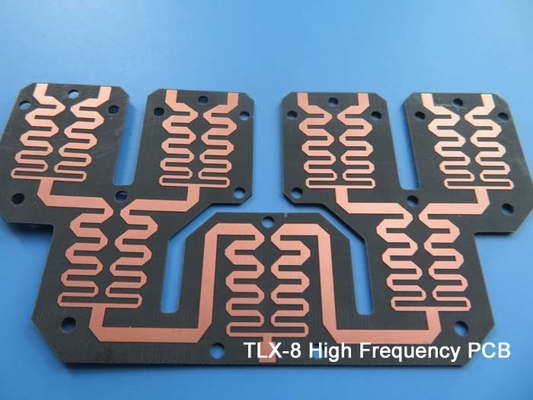

이 RF PCB는 2층의 딱딱한 보드로 구성되어 있으며, 외부 층의 구리 무게는 1oz (1.4mls) 이다. 보드의 크기는 0.8mm의 완공 두께로 111.54mm x 116.75mm이다.최소 추적/공간은 6/5 밀리입니다., 최소 구멍 크기는 0.25mm입니다. PCB는 운송 전에 100% 전기 테스트를 포함하여 철저한 테스트를 통해 품질과 신뢰성을 보장합니다.
TLX-8 PCB는 레이더 시스템, 이동 통신, 마이크로 웨브 테스트 장비 및 마이크로 웨브 전송 장치와 같은 광범위한 응용 분야에 적합합니다.이러한 애플리케이션을 위해 신뢰할 수 있는 회로 또는 도전 RF 환경에서 예외적인 성능을 요구 여부를, TLX-8 PCB는 필요한 신뢰성과 성능을 제공합니다.
