제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | TLX-9 | 두께: | 0.508mm |
|---|---|---|---|
| 표면 마감: | 침지 금 | 구리 중량: | 1 온스 |
| 하이 라이트: | 0.508mm TLX-9 고주파 PCB,TLX-9 고주파 PCB,1 온스 고주파 PCB |
||
새로 선보인 PCB를 여러분과 공유합니다. TLX-9 기판을 기반으로 한 고성능 PCB입니다.TLX-9는 PTFE/조직 유리 라미네이트 PCB로 뛰어난 전기 및 기계적 특성을 제공합니다.이 복합 물질은 그 특성에 대한 정확한 통제를 제공하며, 다이 일렉트릭 상수 (Dk) 는 지정된 범위 내에서 사용자 정의 할 수 있으며 허용량은 ± 0입니다.0410GHz에서 측정되면 TLX-9는 약 0의 분산 인수를 나타냅니다.0019.
TLX-9는 10GHz의 변압수 상수는 2입니다.5, 낮은 신호 손실을 보장하고 고 주파수 응용 프로그램에서 신호 무결성을 유지합니다. 0.02% 이하의 수분 흡수율로,TLX-9는 습한 조건에서도 신뢰성을 향상시킵니다.그것은 60kV 이상의 높은 다이 일렉트릭 분해를 보여주며 까다로운 전기 환경에서 안전한 작동을 보장합니다. TLX-9는 또한 우수한 부피와 표면 저항성을 갖추고 있습니다.180초 이상의 놀라운 활 저항과 함께.
TLX-9의 기계적 성질은 똑같이 인상적입니다. 그것은 23,000 파운드 / 인치 이상의 구부러지기 강도를 가지고 있습니다.특별한 기계적 강화를 제공하는. 1 온스 구리의 껍질 강도는 12 파운드 / 선형 인치입니다. 구성 요소의 안전한 접착을 보장합니다. TLX-9 또한 열 팽창 계수 (CTE) 값의 제어 표시,x-y 방향으로 9-12 ppm/°C, z 방향으로 130-145 ppm/°C의 범위또한 TLX-9는 0.19 W/m/K의 열전도성을 가지고 있으며 효율적인 열 분비를 촉진합니다.
| TLX-9 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 10 GHz | IPC-TM 650 2.5.5.5 | 2.5 | 2.5 | ||
| 분산 요인 @ 10 GHz | IPC-TM 650 2.5.5.5 | 0.0019 | 0.0019 | ||
| 수분 흡수 | IPC-TM 650 2.6.2.1 | % | <0.02 | % | <0.02 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | >60 | kV | >60 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 10^7 | MOHm/cm | 10^7 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모흐 | 10^7 | MOHm/cm | 10^7 |
| 활 저항 | IPC-TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >23000 | N/mm2 | >159 |
| 횡단 굽기 힘 | IPC-TM 650 2.4.4 | 파운드/인 | >19세000 | N/mm2 | >131 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드 / 선형으로 들어갑니다. | 12 | N/mm | 2.1 |
| 열전도성 | ASTM F 433 | W/m/K | 0.19 | W/m/K | 0.19 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 9-12 | ppm/°C | 9-12 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 130~145 | ppm/°C | 130~145 |
| UL-94 발화성 등급 | UL-94 | V-0 | V-0 | ||
안전은 TLX-9의 최우선 과제이며, UL-94의 V-0의 염화성 등급을 충족시켜 중요한 응용 프로그램에서 높은 불 저항성을 보장합니다.이러한 특성은 TLX-9을 낮은 다이 일렉트릭 상수를 요구하는 애플리케이션에 대한 훌륭한 선택으로 만듭니다., 낮은 분비 요인, 낮은 수분 흡수, 높은 다이 일렉트릭 붕괴, 좋은 껍질 강도, 제어 된 CTE.

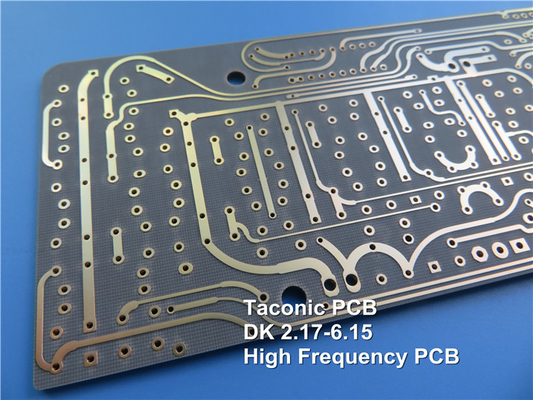

이 새로 출하 된 PCB는 각 외층에 35μm의 구리 무게를 가진 2층 딱딱한 보드입니다. 보드 크기는 41.5mm x 32.72mm이며 0.6mm의 완성 두께입니다.그것은 7/8 밀리미터의 최소 흔적 / 공간과 0의 최소 구멍 크기를 지원.4mm. 각 PCB는 배송 전에 철저한 100% 전기 테스트를 거쳐 품질과 신뢰성을 보장합니다.
TLX-9 PCB는 다양한 산업에서 응용 프로그램을 찾습니다. 그들은 특히 LNA, LNB 및 LNC, 개인 통신 서비스 / 네트워크 (PCS / PCN) 대형 안테나에 적합합니다.고전력 증폭기, 그리고 수동 구성 요소. 그 예외적인 전기 및 기계적 특성으로, TLX-9 PCB는 신뢰할 수있는 성능과 최적의 신호 전송을 제공합니다.
TLX-9 PCB는 IPC-Class-2 품질 표준을 준수하며 전 세계적으로 사용할 수 있습니다. 제공 된 그림은 Gerber RS-274-X 형식으로 표준 PCB 제조 프로세스와 호환성을 보장합니다.
뛰어난 전기적 특성, 기계적 강도, 그리고 광범위한 응용 프로그램으로 TLX-9 PCB는 까다로운 전자 프로젝트의 신뢰할 수 있고 고성능 솔루션을 제공합니다.다양한 산업에 걸쳐 혁신을 촉진.
