| 소재: | FR4 | PCB 사이즈: | 170mm x 130mm (1PCS) |
|---|---|---|---|
| 구리 중량: | 35 um | 표면 마감: | 침지 금 |
| 하이 라이트: | 몰입 금 다층 PCB,뚜렷한 잠수 금 다층 PCB,뚜렷한 다층 PCB |
||

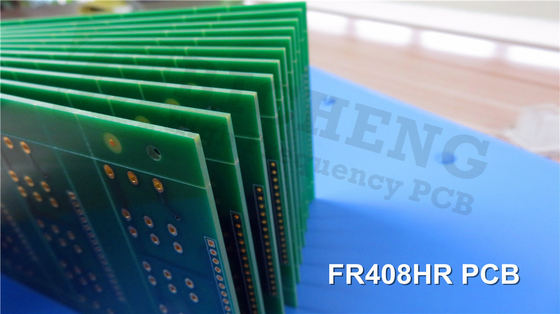

FR408HR에 기반한 고성능 다층 PCB를 소개합니다. 이 다층 PCB는 최대 열 성능과 신뢰성을 요구하는 애플리케이션을 위해 설계되었습니다.ISOLA의 특허를 받은 고성능 다기능 樹脂 시스템을 사용하여 제작되었습니다이 PCB는 전기적 품질 (E-글라스) 유리 천으로 강화되어 열과 전기적 관점 사이의 격차를 줄이는 예외적인 특성을 제공합니다.
주요 특징:
- 다이 일렉트릭 상수 (Dk): 10GHz에서 3.65의 Dk를 자랑하는이 PCB는 고주파 애플리케이션에서 우수한 신호 무결성과 신뢰할 수있는 성능을 보장합니다.
- 분산 요인: 10GHz에서 0.0095의 분산 요인으로 효율적인 전력 전송을 제공하여 신호 손실을 최소화합니다.
- 열 확장 계수 (CTE): x축과 y축 모두에서 16 ppm/°C의 CTE는 구리와 호환성을 보장하여 열 스트레스를 줄이고 신뢰성을 향상시킵니다.
- 열 안정성: 230°C의 높은 유리 전환 온도 (Tg) (DMA) 와 360°C의 분해 온도 (Td) (TGA) 를 특징으로, 이 PCB는 예외적인 열 안정성을 나타냅니다.
- 다중 라미네이션 사이클: PCB 제조 과정에서 유연성을 제공하여 여러 라미네이션 사이클을 견딜 수 있습니다.
- 납 없는 조립 호환성: 납 없는 조립 과정과 호환되도록 설계되어 현대 산업 표준을 준수합니다.
- 충전 용량: 이 PCB는 충전을 통해 지원하여 전기 연결성을 향상시키고 신호 무결성을 향상시킵니다.
- CAF 저항: 전도성 아노드 필라멘트 (CAF) 형성에 대한 뛰어난 저항으로 장기적인 신뢰성과 성능을 보장합니다.
- 수분 저항: FR408HR는 재흐름 중에 우수한 수분 저항을 보여 환경 요인에 대한 보호.
PCB 스택업:
이 PCB는 4층의 딱딱한 PCB입니다.
- 상층: 35μm 구리
- 프리프레그: 152 μm
- 내부 층 1: 35 μm 구리
- FR408HR 코어: 1.535mm
- 내부층 2: 35 μm 구리
- 프리프레그: 152 μm
- 밑층: 35μm 구리
PCB 제작 세부 사항:
- 크기: 170mm x 130mm (1PCS), 허용 범위는 +/- 0.15mm
- 최소 추적/공간: 4/5 밀리, 정밀한 회로 설계 및 레이아웃을 가능하게
- 최소 구멍 크기: 0.3mm, 얇은 피치 구성 요소와 고밀도 상호 연결을 지원
- 블라인드 라이스: 복잡한 경로를 허용하고 사용 가능한 공간을 효율적으로 사용
- 완성된 보드 두께: 2.0mm, 구조적 무결성과 내구성을 제공합니다
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 계층에서 최적의 전도성을 보장
- 횡단 접착 두께: 20 μm, 신뢰성있는 전기 연결을 촉진
- 표면 가공: 침수 금, 우수한 용접성 및 부식 저항을 제공합니다
- 실크스크린: 화이트색 상층, 부품 및 라벨 정보를 제공합니다.
- 솔더 마스크: 상단 및 하단 층 모두에 빨간색, 구리 흔적을 보호하고 솔더 브리지를 방지
- 채운 및 캡드 비아: 신호 무결성을 향상시키고 전체 PCB 성능을 향상
- 100% 전기 테스트: 각 PCB는 운반 전에 기능과 품질을 보장하기 위해 포괄적인 전기 테스트를 받는다.
PCB 통계:
- 부품: 270
- 총 패드: 320
- 구멍 패드: 150
- 최고 SMT 패드: 99
- 아래쪽 SMT 패드: 71
- 비아스: 78
- 네트: 6
품질 표준 및 가용성:
- 품질 표준: 이 다층 PCB는 높은 신뢰성과 성능을 보장하는 IPC-Class-2 품질 표준을 준수합니다.
- 사용 가능성: 이 고성능 PCB는 전 세계적으로 사용 가능하며 다양한 산업 및 응용의 요구를 충족시킵니다.
전형적인 응용 프로그램:
이 다층 PCB는 다음과 같은 다양한 산업에서 응용됩니다.
- 소비자 전자제품: 스마트폰에서 오디오/비디오 장비에 이르기까지 이 PCB는 현대 소비자 전자 장치의 까다로운 요구 사항을 지원합니다.
- 서버 및 워크스테이션: 고급 서버 및 워크스테이션 애플리케이션에 필요한 성능과 신뢰성을 제공합니다.
- 자동차: FR408HR PCB는 자동차 전자 장치에 적합하며 까다로운 자동차 환경에서 견고함과 열 안정성을 제공합니다.
