제품 상세 정보:
결제 및 배송 조건:
|
레이어 총수: | 4-레이어 | 두께: | 2.7 밀리미터 |
---|---|---|---|
구리 중량: | 1oZ | 표면 마감: | HASL은 자유로와서 이릅니다 |
하이 라이트: | 고주파 RO3010 다층 PCB,2.7mm RO3010 다층 PCB,HASL 납 없는 RO3010 다층 PCB |

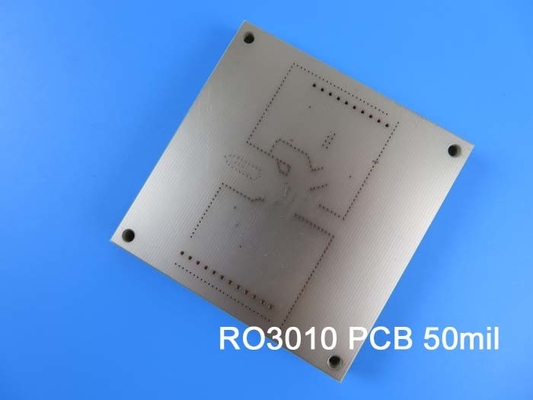

최근 출시된 PCB를 소개합니다 RO3010 첨단 회로 소재로 현대 전자제품의 요구사항을 충족시키기 위해이 고성능 PCB는 특별한 안정성과 다양한 주파수에서 광범위한 응용 프로그램을 제공합니다.세라믹으로 채워진 PTFE 복합재료와 경쟁력 있는 가격으로, 우리의 PCB는 회로 소형화 및 대용량 제조 프로세스에 이상적인 선택입니다.
주요 특징:
- 10GHz/23°C에서 10.2+/- 0.30의 다이렉트릭 상수
- 10GHz/23°C에서 0.0022의 분산 요인
- 낮은 열 확장 계수 (-55 ~ 288 °C) 각각 13 ppm/°C ((X), 11 ppm/°C (Y), 16 ppm/°C (Z)
- Td> 500°C
- 열전도 0.95W/mK
- 수분 흡수율 0.05%
이점:
1구리와 일치하는 확장 계수와 차원 안정성
2양량 제조 공정에 대한 경제적인 라미네이트 가격.
3다층 보드 디자인에서 사용하기에 적합합니다.
RO3010 전형적 가치 | |||||
재산 | RO3010 | 방향 | 단위 | 조건 | 시험 방법 |
다이렉트릭 상수,ε 프로세스 | 100.2±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
다이렉트릭 상수,ε 설계 | 11.2 | Z | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | |
분산 요인,tanδ | 0.0022 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
열 계수 ε | -395 | Z | ppm/°C | 10 GHz -50°C~150°C | IPC-TM-650 2.5.5.5 |
차원 안정성 | 0.35 0.31 |
X Y |
mm/m | COND A | IPC-TM-650 2.2.4 |
부피 저항성 | 105 | MΩ.cm | COND A | IPC 25.17.1 | |
표면 저항성 | 105 | MΩ | COND A | IPC 25.17.1 | |
튼튼성 모듈 | 1902 1934 |
X Y |
MPa | 23°C | ASTM D 638 |
수분 흡수 | 0.05 | % | D48/50 | IPC-TM-650 2.6.2.1 | |
특정 열 | 0.8 | j/g/k | 계산 | ||
열전도성 | 0.95 | W/M/K | 50°C | ASTM D 5470 | |
열 팽창 계수 (-55~288°C) |
13 11 16 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.4.1 |
Td | 500 | °C TGA | ASTM D 3850 | ||
밀도 | 2.8 | gm/cm3 | 23°C | ASTM D 792 | |
구리 껍질 강도 | 9.4 | 내면 | 1온스, EDC 용접 후 떠 | IPC-TM 2.4.8 | |
발화성 | V-0 | UL 94 | |||
납 없는 공정 호환성 | 그래요 |
이 PCB 스택업은 구리 층, 로저스 RO3010 기판 및 프리프레그로 구성된 2층 딱딱한 디자인으로 구성됩니다. 완성 된 보드의 두께는 구리 무게 1 온스 (1.4 밀리) 로. PCB의 크기는 30mm x 30mm입니다. 회로에 충분한 공간을 제공합니다. 보드는 최소 6/4mL의 흔적 / 공간을 지원하고 최소 구멍 크기는 0.35mm입니다.비아 플래팅 두께는 20μm입니다., 신뢰할 수 있는 연결을 보장합니다.
여러분의 편의를 위해, 이 PCB는 HASL 납 없는 표면 완공으로 제공됩니다. 추가 가공의 필요성을 제거합니다.포함되지 않습니다배포 전에 각 PCB는 품질과 성능을 보장하는 100% 전기 테스트를 거칩니다.
2개의 구성요소, 5개의 패드, 3개의 비아, 3개의 네트워크로, 우리의 PCB는 IPC-Class-2 표준을 충족하도록 설계되었으며, 신뢰성과 산업 표준에 대한 준수를 보장합니다.제공된 그림은 Gerber RS-274-X 형식으로, 산업에서 널리 받아들여집니다.
이 다재다능 한 PCB는 다음과 같은 다양한 분야에서 응용 프로그램을 찾습니다.
- 자동차 레이더 응용
- 글로벌 위치 위성 안테나
- 셀룰러 통신 시스템 - 전력 증폭기 및 안테나
- 무선 통신용 패치 안테나
- 직방송 위성
- 케이블 시스템에서의 데이터 링크
- 원격 계측기
- 전력 배후기
우리의 고품질 PCB는 전세계에 배송될 수 있습니다. 여러분의 위치와 상관없이 우리의 첨단 기술을 이용할 수 있도록 말이죠.자동차용 레이더 애플리케이션을 개발하고 있는지, 글로벌 위치 위성 안테나, 셀룰러 통신 시스템, 무선 통신, 직방송 위성, 케이블 시스템, 원격 계측기 또는 전력 배기판,우리의 RO3010 PCB는 완벽한 선택입니다. 우리의 PCB 솔루션의 신뢰성, 성능 및 저렴성을 경험하고 전자 디자인을 손쉽게 구현하십시오.
