소재: | 디클래드 880 | PCB 사이즈: | 60mm x 60mm=1PCS, +/- 0.15mm |
---|---|---|---|
구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 침수 실버 |
레이어 총수: | 2 층 | PCB 두께: | 30 밀리 |
강조하다: | 30밀리 디클라드 880 고주파 PCB,디클라드 880 고주파 PCB |
디클라드 880을 기반으로 한 PCB를 소개합니다.첨단 재료의 선두주자, DiClad 880 PCB는 비교할 수 없는 성능, 뛰어난 변압 성질, 그리고 광범위한 애플리케이션에서 비교할 수 없는 신뢰성을 제공합니다.
주요 특징 및 이점:
1. 인상적 인 다이 일렉트릭 성능
디클라드 880 PCB는 10 GHz/23°C와 1 MHz에서 2.17 또는 2.2 +/- 0.04의 낮은 변압전압수 (DK) 를 자랑하며 최적의 신호 무결성과 최소한의 손실을 보장합니다.0의 인상적 인 낮은 분산 요인10 GHz/23°C에서 0.0009와 1 MHz에서 0.0008은 효율성을 더욱 향상시킵니다.
2온도 안정성:
-160 ppm/°C에서 -10°C에서 140°C까지의 DK (TcDK) 온도 계수와 함께, DiClad 880 PCB는 극한 온도 조건에서도 뛰어난 성능을 유지합니다.신호 저하에 작별 인사를 하고 신뢰성에 안녕하세요.
3습기에 저항:
디클라드 880은 PTFE 기반 복합재 중 가장 낮은 수분 흡수율을 나타냅니다. 0.02%에 불과합니다. 이 예외적인 수분 저항은 일관된 성능과 수명을 보장합니다.심지어 습한 환경에서도.
4차원 안정성:
이 PCB는 열 확장 계수 (CTE) 25 ppm/°C (X축), 34 ppm/°C (Y축), 252 ppm/°C (Z축) 로 우수한 차원 안정성을 제공합니다.이 안정성 은 정확 하고 신뢰할 수 있는 연결 을 보장 합니다온도가 달라진다고 해도
5넓은 주파수 범위:
광범위한 주파수 범위에서 안정적인 DK 성능을 경험하여 일관된 신호 전송을 요구하는 다양한 애플리케이션에 적합합니다.
6디자인 유연성 향상:
낮은 DK 덕분에 DiClad 880 PCB는 더 넓은 라인 너비를 지원하여 더 적은 삽입 손실과 향상된 설계 유연성을 가능하게합니다.설계 요구 사항 을 훼손 하지 않고 최적의 성능 을 얻으십시오.
재산 | 시험 방법 | 조건 | 디클라드 880 |
다이렉트릭 상수 @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 2.172.20 |
다이렉트릭 상수 @ 1MHz | IPC TM-650 2.5.5.3 | C23/50 | 2.172.20 |
분산 요인 @ 10 GHz | IPC TM-650 2.5.5.5 | C23/50 | 0.0009 |
분산 요인 @ 1MHz | IPC TM-650 2.5.5.3 | C23/50 | 0.0008 |
Er의 열 계수 (ppm/°C) | IPC TM-650 2.5.5.5 조정 |
-10°C ~ +140°C | -160 |
껍질 강도 (인치당 파운드) | IPC TM-650 2.4.8 | 열 스트레스 후 | 14 |
부피 저항성 (MΩ-cm) | IPC TM-650 2.5.17.1 | C96/35/90 | 1.4 x 10 9 |
표면 저항성 (MΩ) | IPC TM-650 2.5.17.1 | C96/35/90 | 2.9 x 10 6 |
활 저항 | ASTM D-495 | D48/50 | >180 |
튼튼성 모듈 (kpsi) | ASTM D-638 | A, 23°C | 267, 202 |
팽창 강도 (kpsi) | ASTM D-882 | A, 23°C | 8.175 |
압축 모듈 (kpsi) | ASTM D-695 | A, 23°C | 237 |
플렉서럴 모듈 (kpsi) | ASTM D-790 | A, 23°C | 357 |
다이렉트릭 분해 (kV) | ASTM D-149 | D48/50 | >45 |
밀도 (g/cm3) | ASTM D-792 방법 A | A, 23°C | 2.23 |
물 흡수율 (%) | MIL-S-13949H 3.7.7 IPC TM-650 2.6.2.2 |
E1/105 + D24/23 | 0.02 |
열의 계수 | IPC TM-650 2.4.24 | 0°C ~ 100°C | |
확장 (ppm/°C) | 메틀러 3000 | ||
X축 | 열기계 | 25 | |
Y축 | 분석기 | 34 | |
Z축 | 252 | ||
열전도 (W/mK) | ASTM E-1225 | 100°C | 0.261 |
배출가스 | NASA SP-R-0022A | 125°C, ≤ 10~6Torr | |
전체 질량 손실 (%) | 최대 1.00% | 0.01 | |
수집된 휘발성 | 최대 0.10% | 0.01 | |
응축성 물질 (%) | |||
수증기 재구성 (%) | 0.01 | ||
가시성 콘덴세트 (±) | 아니 | ||
연화성 UL 파일 E 80166 | UL 94 수직 화상 IPC TM-650 2.3.10 | C48/23/50, E24/125 | UL94-V0의 요구 사항을 충족합니다. |

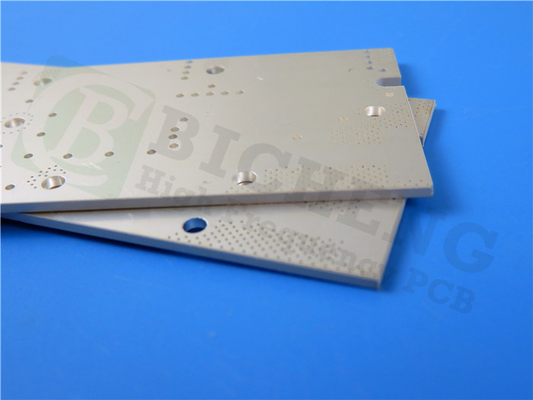

PCB 제작 세부 사항:
- 2층 단단한 PCB:
이 PCB의 구조는 2층의 딱딱한 PCB로 되어 있습니다. 여러분의 전자 설계에 견고한 기반을 제공합니다.
- 고품질 건축:
위쪽과 아래쪽 모두에 35μm의 구리 층과 0.762mm (30m) 의 DiClad 880 두께로,이 PCB는 예외적인 전도성과 내구성을 보장합니다.
- 정밀 사양:
이 PCB의 크기는 60 mm x 60 mm (+/- 0.15 mm) 이며, 컴팩트하면서도 다재다능한 형태 요소를 제공합니다. 최소 흔적 / 공간은 5/5 mils이며 최소 구멍 크기는 0.35 mm입니다.완성된 보드의 두께는 0.8mm, 그리고 완성 된 구리 무게는 외부 층에 대해 1 온스 (1.4 밀리) 이다.
- 신뢰성 있는 접착 및 표면 마무리:
이 PCB는 탄탄한 연결을 보장하기 위해 접착 두께를 통해 20 μm를 갖추고 있습니다. 또한 침수 은 표면 완공을 자랑하며 우수한 전도성과 부식 저항성을 제공합니다.
- 엄격한 품질 보장:
배송 전에 각 PCB는 예외적인 성능과 신뢰성을 보장하기 위해 100% 전기 테스트를 받습니다.
PCB 재료: | 직물 유리섬유 강화, PTFE 기반 복합물 |
명칭: | 디클라드 880 |
다이렉트릭 상수: | 2.20 (10 GHz) |
분산 요인 | 0.0009 (10 GHz) |
계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
구리 무게: | 1oz (35μm), 2oz (70μm) |
다이렉트릭 두께 | 20밀리 (0.508mm), 30밀리 (0.762mm), 60밀리 (1.524mm) |
PCB 크기: | ≤400mm × 500mm |
용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
표면 마감: | 몰입 금 (ENIG), HASL, 몰입 은, 몰입 진, OSP, ENEPIG, Bare Copper, Pure gold plated 등 |
응용 프로그램:
디클라드 880 PCB는 다음과 같은 광범위한 응용 분야에 적합합니다.
- 레이더 피드 네트워크
- 상업적 단계적 배열 네트워크
- 저손실 기지국 안테나
- 안내 시스템
- 디지털 라디오 안테나
- 필터, 커플러, LNA
공급 및 표준:
DiClad 880 PCB는 전 세계적으로 사용 가능하며, 위치와 상관없이 이 첨단 기술에 접근할 수 있습니다. 이 PCB는 IPC-Class-2 표준을 준수합니다.고품질의 제조와 일관된 성능을 보장합니다..
디클라드 880 PCB로 전자 디자인을 완전히 새로운 수준으로 끌어올려 비교할 수 없는 성능과 탁월한 신뢰성 그리고 비교할 수 없는 디자인 유연성을 제공합니다.PCB 기술의 미래를 받아들이고 오늘날 최첨단 기술을 경험하십시오..
