제품 상세 정보:
|
| 소재: | 로저스 코어 카파 438 | PCB 사이즈: | 76.18mm x 26.4mm=1개, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | ENEPIG |
| 레이어 총수: | 2 층 | PCB 두께: | 0.8 밀리미터 |
| 강조하다: | ENEPIG PCB 보드 30 밀리 PCB 보드,30mil PCB Board |
||
Kappa 438 PCB를 소개합니다. 뛰어난 고주파 성능을 표준 에포시/글라스 (FR-4) 공정의 편의성과 결합한 최첨단 라미네이트 회로판입니다.유리 강화 탄화수소 세라믹 시스템으로 설계, Kappa 438는 뛰어난 신호 무결성, 낮은 손실, 불 retardant 성질을 제공하여 광범위한 응용 분야에 대한 이상적인 선택입니다.카파 438 PCB를 경쟁에서 구별하는 주목할만한 특징과 이점을 살펴봅시다.
이 Kappa 438 PCB는 까다로운 애플리케이션에서 뛰어난 성능과 신뢰성을 보장하는 다양한 특성을 자랑합니다.
1유리로 강화된 탄화수소 열연결 플랫폼:
카파 438 PCB는 유리로 강화된 탄수화물 열체제 플랫폼에 구축되어 있으며, 신뢰할 수 있는 회로에 대한 견고한 기반을 제공합니다.
2맞춤형 다이 일렉트릭 상수 (Dk):
Dk 4의 맞춤형으로38, Kappa 438는 FR-4 산업 표준에 매끄럽게 맞추어, 향상된 전기 성능을 필요로 하는 기존 FR-4 디자인을 변환하는 것은 바람처럼 만듭니다.
3튼튼한 Dk 및 두께 허용:
카파 438는 FR-4에 비해 더 긴 Dk 및 두께 허용도를 제공하여 일관성있는 회로 성능을 보장하고 정확한 설계 실행을 허용합니다.
| 재산 | 전형적 가치 카파 438 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이 일렉트릭 상수 | 4.38 | Z | - | 2.5 GHz | 차분 단계 길이의 방법 |
| 분산 요인 갈색, d | 0.005 | Z | - | 10 GHz/23°C | IPC-TM-650 2.5.5.5 |
| 다이렉트릭 상수의 열 계수 e | -21 | - | ppm/°C | 10 GHz (-50~150°C) | 수정된 IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 2.9 x 109 | - | MΩ•cm | COND A | IPC-TM-650 2.5.17.1 |
| 표면 저항성 | 6.2 x 107 | - | MΩ | COND A | IPC-TM-650 2.5.17.1 |
| 전기력 | 675 | Z | V/mil | - | IPC-TM-650 2.5.6.2 |
| 팽창 강도 | 16 12 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| 굽기 힘 | 25 19 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| 차원 안정성 | -0.48-0.59 | MD CMD | mm/m | - | IPC-TM-650 2.4.39a |
| 열 팽창 계수 | 13 | X | ppm/°C | -55~288°C | IPC-TM-650 2.4.41 |
| 16 | Y | ||||
| 42 | Z | ||||
| 열전도성 | 0.64 | Z | W/(m.K) | 80°C | ASTM D5470 |
| 델라미네이션까지의 시간 (T288) | >60 | - | 분 | 288°C | IPC-TM-650 2.4.24.1 |
| Tg | >280 | - | °C TMA | - | IPC-TM-650 2.4.24.3 |
| Td | 414 | - | °C | - | IPC-TM-650 2.3.40 |
| 수분 흡수 | 0.07 | - | % | 24/23 | IPC-TM-650 2.6.2.1 |
| 유니 즈 모듈 | 2264 2098 | MD CMD | kpsi | - | ASTM D3039/D3039-14 |
| 플렉스 모듈 | 2337 2123 | MD CMD | kpsi | - | IPC-TM-650 2.4.4 |
| 굴복 | 0.03 | - | % | - | IPC-TM-650 2.4.22C |
| 트위스트 | 0.08 | - | % | - | IPC-TM-650 2.4.22C |
| 열 스트레스 후 구리 껍질 강도 | 5.8 | - | 파운드/인 | 1온스 (35μm) 필름 | IPC-TM-650 2.4.8 |
| 발화성 | V-0 | - | - | - | UL 94 |
| 특수 중력 | 1.99 | - | g/cm3 | - | ASTM D792 |
| 납 없는 공정 호환성 | 네 | - | - | - |
4낮은 Z축 CTE와 높은 Tg:
Z축의 낮은 열팽창 계수 (CTE) 42ppm/°C 및 높은 유리 전환 온도 (Tg) > 280°C TMA,카파 438 PCB는 어려운 온도 환경에서도 안정성과 신뢰성을 보장합니다..
5Dk의 열 계수:
카파 438는 -50 °C에서 150 °C의 온도 범위에서 -21 ppm/°C의 Dk 열 계수를 나타내며 우수한 안정성을 제공하고 신호 왜곡을 최소화합니다.
6UL 94-V0 불 retardance:
UL 94-V0 요구사항을 충족하는 Kappa 438은 안전과 안정을 보장합니다.
| PCB 재료: | 유리로 강화된 탄화수소 세라믹 |
| 명칭: | 카파 438 |
| 다이렉트릭 상수: | 4.38 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 20밀리 (0.508mm), 30밀리 (0.762mm), 40밀리 (1.016mm), 60밀리 (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 구리, HASL, ENIG, OSP 등 |
힘 을 쓰지 않고 통합 하는 것 의 비교 할 수 없는 이점:
카파 438 PCB는 회로 필요에 대 한 탁월한 선택으로 만드는 여러 가지 이점을 제공합니다. 다음 장점을 경험:
1FR-4 프로세스와 호환성:
PCB 제조 및 조립을 용이하게 설계된 Kappa 438는 기존 FR-4 워크플로우에 원활하게 통합되어 채택 프로세스를 단순화합니다.
2전기 성능 향상:
맞춤형 Dk와 함께 Kappa 438는 기존 FR-4 디자인의 원활한 변환을 허용하며 편의성을 손상시키지 않고 더 나은 전기 성능을 제공합니다.
3일관성 있는 회로 성능:
카파 438은 일관성 있고 신뢰할 수 있는 회로 성능을 제공하며 설계가 가장 높은 기준을 충족하도록 보장합니다.
4설계 유연성 및 신뢰성:
카파 438은 설계의 유연성을 향상시키고 뚫린 구멍의 신뢰성을 향상시켜 혁신적이고 견고한 회로를 만들 수 있습니다.
5자동 조립 호환성:
카파 438는 자동 조립 과정과 완전히 호환되며 생산을 효율화하고 비용을 절감합니다.
정확한 건설 세부 사항:

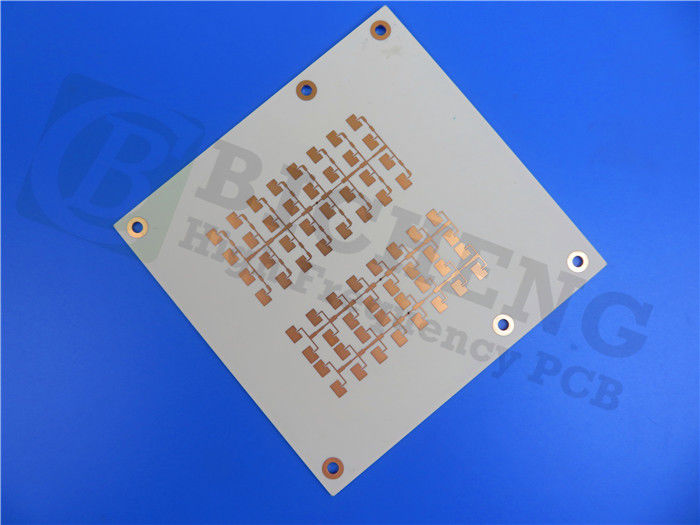

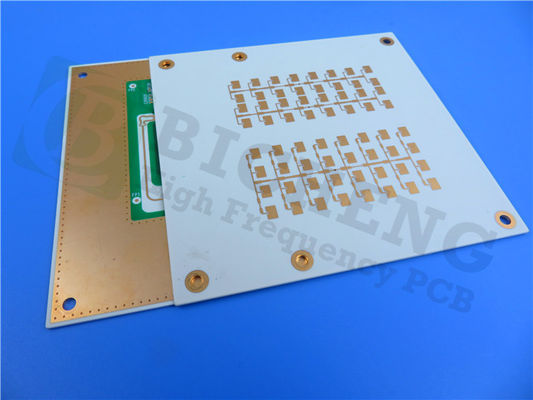

이 Kappa 438 PCB는 성능과 사용 편의성을 위해 최적화된 2층 딱딱한 구조를 갖추고 있습니다.
- 보드 크기: 76.18mm x 26.4mm, 다양 한 응용을 허용
- 최소 추적 / 공간: 5/5 밀리, 복잡한 회로 설계를 가능하게
- 최소 구멍 크기: 0.30mm, 구성 요소의 원활한 통합을 촉진
- 완제판 두께: 0.8mm, 콤팩트성과 내구성 사이의 균형을 이루고
- 완성 된 Cu 무게: 1 온스 (1.4 밀리) 외부 층, 최적의 전도성을 보장
- 평면 두께: 20μm, 신뢰성 있는 전기 연결을 보장
- 표면 마감: ENEPIG, 우수한 부식 저항성 및 용접성을 제공합니다.
- 최고 실크스크린: 아니, 깨끗하고 미니멀한 외모를 위해
- 아래쪽 실크 스크린: 아니, 가볍고 전문적인 미적 유지
- 최고 솔더 마스크: 아니, 디자인과 사용자 정의에 유연성을 제공합니다
- 하단 용접 마스크: 아니, 효율적이고 효율적인 디자인을 보장
- 100% 전기 테스트: 각 보드는 출하 전에 흠없는 기능을 보장하기 위해 엄격한 테스트를 받는다.
경험 전 세계 사용 가능:
카파 438 PCB는 전 세계적으로 사용 가능하며, 전 세계의 엔지니어와 디자이너들이 이 PCB의 놀라운 기능에 접근할 수 있고, 그들의 프로젝트에서 새로운 가능성을 누릴 수 있습니다.
통신사 수준의 와이파이 시스템, 소형 셀 네트워크, 차량 간 통신, 또는 IoT 애플리케이션에서 작업하든, Kappa 438 PCB는 특별한 결과를 얻을 수 있도록 합니다.오늘 디자인을 업그레이드하고 원활한 통합을 경험하십시오., 뛰어난 성능, 그리고 Kappa 438 PCB가 제공하는 신뢰성.
