| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
전력 및 안테나 애플리케이션을 위한 첨단 고주파 PCB-RF-60TC PCB를 소개합니다.RF-60TC는 고전력 RF 및 마이크로파 애플리케이션의 요구를 충족하도록 설계된 최첨단 고주파 재료입니다.이 열 전도성, 세라믹으로 채워진, 유리로 강화 된 PTFE 라미네이트는 낮은 작동 온도, 향상된 이득,그리고 소형 안테나 설계의 효율성RF-60TC는 6.15 DK 시장에서 우수한 다이 일렉트릭 열 방출과 눈에 띄는 낮은 다이 일렉트릭 손실을 제공함으로써 새로운 표준을 설정합니다.
RF-60TC의 주요 특징:
1유리 강화 PTFE 세라믹 복합재료:
RF-60TC는 유리 강화 된 PTFE 세라믹 복합체를 통합하여 고전력 응용 프로그램에서 우수한 성능과 신뢰성을 보장합니다.
2정밀 다이 일렉트릭 상수 (Dk) 는 10GHz에서 6.15입니다.
10 GHz에서 안정적인 Dk 6.15로 RF-60TC는 광범위한 주파수에서 일관된 전기 성능을 보장하며 정확한 신호 전파를 가능하게합니다.
3낮은 분산 요인:
RF-60TC는 10 GHz와 23°C에서 0.002의 낮은 분산 인자를 자랑하며 에너지 손실을 최소화하면서 효율적인 전력 전송을 허용합니다.
4Dk의 열 계수:
이 물질은 -50°C에서 150°C의 온도 범위에서 -3.58 ppm/°C의 열 계수 Dk를 나타내며, 다양한 열 조건에서도 안정적인 전기적 특성을 보장합니다.
5열전도성 우수:
RF-60TC는 높은 열전도 값을 제공하여 향상된 열 전달을 제공하고 추가 설계 마진을 허용합니다.그것은 활성 구성 요소의 수명을 연장하고 장기적인 신뢰성을 향상시키는 데 도움이됩니다열전도 값은 0.9 W/M*K (무장), 1.0 W/M*K (0.5oz 구리), 1.05 W/M*K (1oz 구리) 이다.
6낮은 수분 흡수:
수분 흡수율은 0.03%에 불과하며 RF-60TC는 전기 및 기계적 특성을 유지하여 시간이 지남에 따라 일관된 성능을 보장합니다.
7차원 안정성 및 CTE:
RF-60TC는 낮은 열 팽창 계수 (CTE) 를 가지고 있으며 X축과 Y축 값은 9.9 ppm/°C이고 Z축 값은 40 ppm/°C입니다.이 우수한 차원 안정성 높은 계층 수 계층 PCB를 구축 할 수 있습니다.
| RF-60TC 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1 (변경) | 60.15 ± 0.15 | 60.15 ± 0.15 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 (변경) | 0.002 | 0.002 | ||
| TcK | ppm/°C | - 3번581 | ppm/°C | - 3번581 | |
| 다이 일렉트릭 분해 | IPC-650 25.6 | kV | 55 | kV | 55 |
| 다이 일렉트릭 강도 | IPC-650 25.6.2 | V/mil | 550 | V/mm | 21,654 |
| 활 저항 | IPC-650 25.1 | 2초 | >180 | 2초 | >180 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.03 | % | 0.03 |
| 융통력 (MD) | IPC-650 24.4 | PSI | 10,000 | N/mm2 | 69 |
| 굽기 강도 (CD) | IPC-650 24.4 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (MD) | IPC-650 24.19 | PSI | 9,000 | N/mm2 | 62 |
| 팽창 강도 (CD) | IPC-650 24.19 | PSI | 7,000 | N/mm2 | 48 |
| 유영모듈 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | kpsi | 721 | N/mm2 | 4971 |
| 포이슨의 비율 (MD) | ASTM D 3039/IPC-TM-650 2.4.19 | 0.155 | 0.155 | ||
| 피일 강도 (1온스 ED) | IPC-650 24.8 | 파운드/인 | 8 | N/mm | 1.43 |
| 열전도성 (무장) | IPC-650 24.50 | W/M*K | 0.9 | W/M*K | 0.9 |
| 열전도 (CH/CH) | IPC-650 24.50 | W/M*K | 1 | W/M*K | 1 |
| 열전도 (C1/C1) | IPC-650 24.50 | W/M*K | 1.05 | W/M*K | 1.05 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.01 | mm/M | 0.01 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.4조 (굽은 후) | 밀스/인 | 0.69 | mm/M | 0.69 |
| 차원 안정성 (MD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.06 | mm/M | 0.06 |
| 차원 안정성 (CD) | IPC-650 24.39 제5.5 (열압) | 밀스/인 | 0.8 | mm/M | 0.8 |
| 표면 저항성 | IPC-650 25.17.1 (습기 후) | 모 | 1.0 x 108 | 모 | 1.0 x 108 |
| 부피 저항성 | IPC-650 25.17.1 (습기 후) | MOHm/cm | 1.0 x 108 | MOHm/cm | 1.0 x 108 |
| CTE (X, Y 축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 9.9 | ppm/°C | 9.9 |
| CTE (Z축) | IPC-650 24.41 (RT-150 °C) | ppm/°C | 40 | ppm/°C | 40 |
| 밀도 (특수 중력) | IPC-650 23.5 | g/cm3 | 2.84 | g/cm3 | 2.84 |
| 특정 열 | IPC-650 24.50 | J/gK | 0.94 | J/gK | 0.94 |
| Td (2% Wt. 손실) | IPC-650 2.4.24.6 / TGA | °F | 930 | °C | 500 |
| Td (5% Wt 손실) | IPC-650 2.4.24.6 / TGA | °F | 960 | °C | 515 |
| 불화성 등급 | UL 94 | V-0 | V-0 | ||
RF-60TC의 장점:
- 신호 무결성을 높이기 위해
- 높은 열전도 효율적인 열 분비를 위해
- 신뢰성 높은 성능을 위해 차원 안정성을 향상시킵니다.
- Z축 CTE 40ppm/°C가 낮아 구성 요소에 대한 스트레스가 감소합니다.
- 금속에 아주 잘 붙어있어요
- 일정 성능을 위해 주파수와 온도에서 안정적인 Dk
- 낮은 수분 흡수 장기 신뢰성.
PCB 제작 세부 사항:

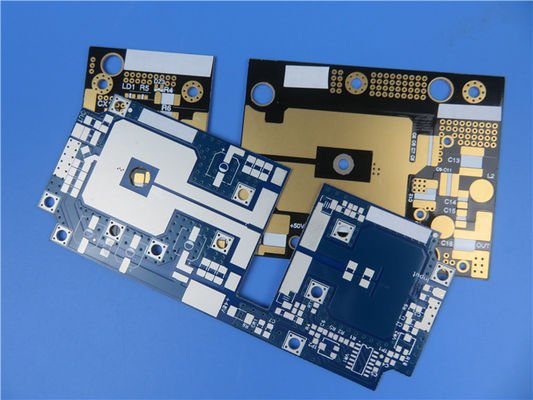

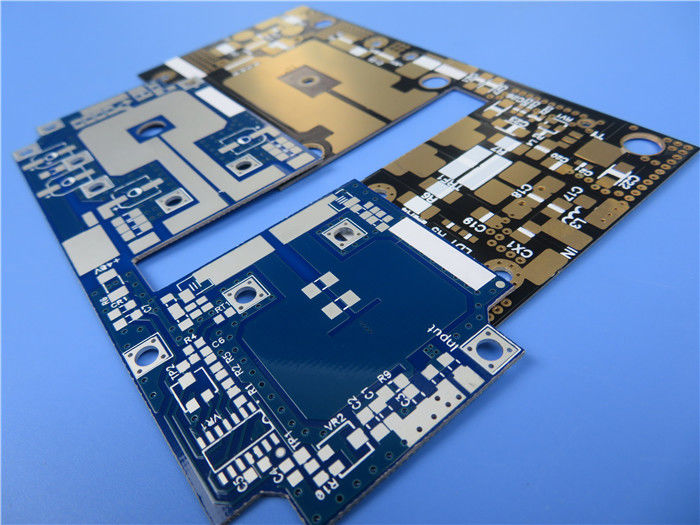

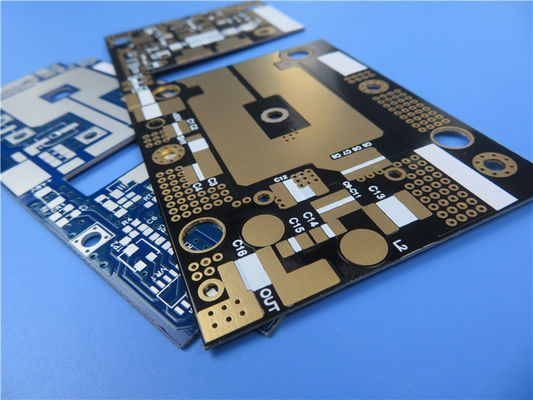

이 2층 딱딱한 PCB는 양쪽 모두 35μm의 구리 층 두께로 구성되어 있습니다. RF-60TC 기판은 0.127 mm (5 mils) 의 두께를 가지고 있으며 원하는 전기적 특성을 제공합니다.보드의 크기는 54입니다..19mm x 34.47mm (1PCS) +/- 0.15mm의 허용을 가지고, 귀하의 특정 요구 사항에 대한 정확한 크기를 보장합니다. PCB는 배송 전에 100% 전기 테스트를 받습니다.신뢰성 및 품질 표준 준수.
| PCB 재료: | PTFE 기반의, 세라믹으로 채워진 유리섬유 |
| 명칭: | RF-60TC |
| 다이렉트릭 상수: | 6.15 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm) |
| PCB 두께: | 10mil (0.254mm); 20mil (0.508mm), 25mil ((0.635mm); 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
PCB 통계:
이 RF PCB는 14 개의 구성 요소와 총 32 개의 패드를 포함합니다. 21 개의 구멍 패드와 11 개의 상단 SMT 패드를 포함합니다. 21 개의 비아를 포함하고 3 개의 네트워크를 가지고 있으며 회로 연결에 유연성을 제공합니다.
예술 작품 및 품질 표준:
RF-60TC PCB는 Gerber RS-274-X 아트워크 파일과 호환되며 IPC-Class-2 품질 표준을 충족하도록 제조되며 신뢰성과 일관성 성능을 보장합니다.전세계에서 구입할 수 있습니다., 모든 지역의 엔지니어와 제조업체가 그들의 뛰어난 품질에서 혜택을 누릴 수 있습니다.
RF-60TC의 전형적인 용도:
고전력 증폭기, 소형 안테나, GPS 장치, 필터, 큐플러, 디바이더, 위성 등에서 RF-60TC의 뛰어난 성능과 신뢰성을 경험하세요.오늘 RF-60TC PCB를 주문하고 효율성과 성능의 새로운 높이로 디자인.
|
|
