제품 상세 정보:
|
| 소재: | AD300D | PCB 사이즈: | 61.32mm x 21.92mm=1PCS, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1 온스 (1.4 밀리) 외층 | 표면 마감: | 이머션 골드 |
| 레이어 총수: | 2 층 | PCB 두께: | 4천만 |
| 강조하다: | 40ml 몰입 금 PCB,AD300D PCB,10.1mm 블랙 솔더마스크 PCB |
||
소개:
AD300D를 기반으로 새로 선보인 PCB를 소개합니다. AD300D는 로저스의 AD300D 라미네이트 재료를 사용하여 만들어진 고주파 PCB입니다.이 PTFE 기반 라미네이트는 낮고 제어 된 변압력을 제공합니다., 낮은 손실 성능, 우수한 수동적 인터모들레이션 (PIM) 반응. 비용 효율적인 구조는 표준 PTFE PCB보다 향상된 전기 및 기계 성능을 제공합니다.
특징:
- 잘 제어 된 2.94 ± 0.05의 다이 일렉트릭 상수는 10 GHz와 23 °C에서
- 10 GHz, 23°C 및 50% 상대 습도에서 0.0021의 낮은 손실 접착
- 분해 온도 500°C 이상
- 수분 흡수율 0.04%
- CTE 24ppm/°C (X축), 23ppm/°C (Y축), 98ppm/°C (Z축)
- 30mls 두께에서 -159 dBc의 낮은 PIM
- 60분 이내의 분해 시간
이점:
- 우수한 전기 및 기계적 특성으로 인해 광범위한 응용 분야
- 향상된 전력 처리 능력
- 낮은 손실로 인해 더 높은 안테나 효율성
- 제조 및 조립 도중 기계적 무결성 유지
- UL 94-V0 연화성 등급
- 반복 가능한 회로 성능을위한 우수한 차원 안정성
- 제조업 생산성 향상
건설 세부 사항:

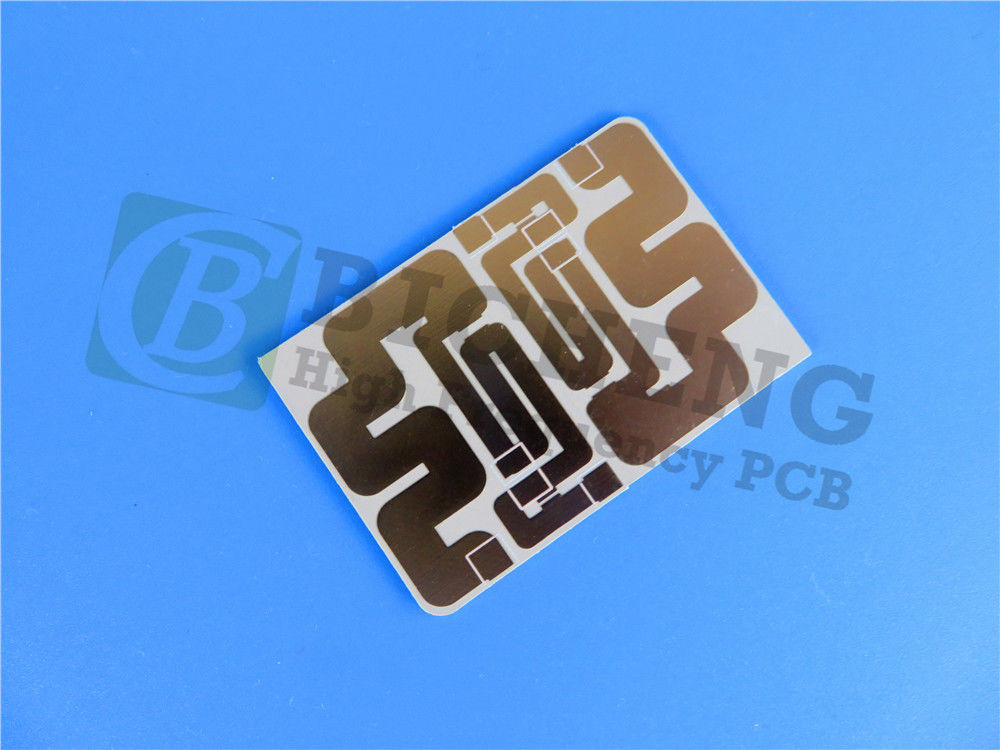

이 2층 딱딱한 PCB는 1.016mm (40m) 두께의 AD300D 라미네이트에 35μm의 구리 층을 사용합니다. 보드는 61.32 x 21.92 mm의 완성 두께와 함께 1.1mm 및 ±0의 좁은 차원 허용도.15mm. 최소 흔적/공간은 4/4 밀리미터이며 최소 구멍 크기는 0.3mm입니다. 이 디자인에는 맹인 비아스가 없습니다. 1 온스.구리 층은 20μm의 접착과 몰입 금 표면 완공으로 마무리됩니다.상층에는 검은색의 실크 스크린이 있으며, 하층에는 실크 스크린이나 용접 마스크가 없습니다.
PCB 통계:
12가지 요소
총 28개의 패드 (19개의 구멍을 통해, 9개의 상단 SMT, 0개의 하단 SMT)
27 비아
2개의 망
100% 전기 테스트
PCB 그림은 Gerber RS-274-X 형식으로 제공되며 보드는 엄격한 IPC-Class-2 표준을 충족합니다.
응용 프로그램:
AD300D PCB는 다음과 같은 고주파 애플리케이션에 탁월한 선택입니다.
셀룰러 인프라 기지 스테이션 안테나
자동차용 텔레매틱스 안테나 시스템
상업용 위성 라디오 안테나
이 고성능 PCB는 전 세계적으로 사용할 수 있습니다.
