1.6mm AD1000 PCB 50mil 1oz 고주파 PCB 보드 ENIG

모크:	1pcs
가격:	USD9.99-99.99/PCS
표준 포장:	진공 bags+Cartons
배달 기간:	8~9 일
지불 방법:	T/T
공급 능력:	5000PCS / 월

세부 정보 정보

제품 설명

자세한 정보

원래 장소

중국

브랜드 이름

Bicheng

인증

UL, ISO9001, IATF16949

소재:

AD1000년

PCB 사이즈:

42.6mm x 21.5mm=1PCS, +/- 0.15mm

구리 중량:

1 온스 (1.4 밀리) 외층

표면 마감:

ENIG

레이어 총수:

2 층

PCB 두께:

1.6mm

강조하다:

1온스 PCB 보드

1.6mm PCB 보드

50ml 고주파 PCB 보드

제품 설명

AD1000을 기반으로 한 새로 선보인 PCB를 공유합니다. AD1000은 고성능의, 유리로 강화된 라미네이트입니다.고주파 애플리케이션에 대한 전기적 특성이 물질은 10.2 이상의 변압 전압 상수를 가지고 있으며, 전통적인 저손실 라미네이트에 비해 회로 소형화를 허용하여 전력 증폭기, 필터,접착기, 그리고 저저항역 송전선을 사용하는 다른 부품.

AD1000 PCB의 주요 특징은 다음과 같습니다.

- 우수한 차원 안정성 및 기계적 무결성을 위해 유리로 강화 된 PTFE / 세라믹 구조
- 산업 선도적인 열 전도성
- 높은 구리 껍질 강도 12 파운드 / 인치 이상, 더 얇은 회로 흔적을 가능하게
- 10Dk 제품 중 가장 낮은 삽입 손실
- 효율적인 멀티 서킷 처리를 위해 사용 가능한 큰 패널 크기
- 습한 환경에서 안정적인 성능을 위해 0.03%의 낮은 수분 흡수

이점:

AD1000 PCB는 고 주파수 애플리케이션에 특별한 선택으로 만드는 다양한 이점을 제공합니다.직조 유리 강화 된 PTFE / 세라믹 구조는 다른 10 Dk 제품보다 우수한 기계적 견고성과 더 큰 차원 안정성을 제공합니다.이것은 신뢰성을 손상시키지 않고 무게 절감으로 이어지는 소형 회로 설계를 허용합니다.

AD1000의 산업 선도적인 열 전도성은 효율적인 열 분산과 관리를 보장합니다.소손실 성질이 신호 무결성을 높이는 데 기여합니다., 보다 신뢰성 있고 고성능의 RF 및 마이크로파 회로를 가능하게 합니다.

비용 효과적 인 보드 레이아웃 및 처리 능력 AD1000 PCB는 엔지니어에게 매력적인 옵션이됩니다.03% 또한 습한 환경에서 신뢰할 수있는 성능을 보장합니다..

재산	단위	가치	시험 방법
1전기적 특성
다이렉트릭 상수 ( 두께에 따라 달라질 수 있습니다)
1MHz	-		IPC TM-650 2.5.5.3
@ 10 GHz	-	10.2	IPC TM-650 2.5.5.5
분산 요인
1MHz	-		IPC TM-650 2.5.5.3
@ 10 GHz	-	0.0023	IPC TM-650 2.5.5.5
다이렉트릭의 온도 계수	-
TCεr @ 10 GHz (-40-150°C)	ppm/°C	-380	IPC TM-650 2.5.5.5
부피 저항성
C96/35/90	MΩ-cm	1.40x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ-cm	5.36x10⁷	IPC TM-650 2.5.17.1
표면 저항성
C96/35/90	MΩ	1.80x10⁹	IPC TM-650 2.5.17.1
E24/125	MΩ	3.16x10⁸	IPC TM-650 2.5.17.1
전기력	볼트/밀리 (kV/mm)	622 (24.5)	IPC TM-650 2.5.6.2
다이 일렉트릭 분해	kV	>45	IPC TM-650 2.5.6
활 저항	초	>180	IPC TM-650 2.5.1
2. 열 특성
분해 온도 (Td)
초기	°C	>500	IPC TM-650 2.4.24.6
5%	°C	>500	IPC TM-650 2.4.24.6
T260	분	>60	IPC TM-650 2.4.24.1
T288	분	>60	IPC TM-650 2.4.24.1
T300	분	>60	IPC TM-650 2.4.24.1
열 확장, CTE (x,y) 50-150oC	ppm/°C	8, 10	IPC TM-650 2.4.41
열 확장, CTE (z) 50-150oC	ppm/°C	20	IPC TM-650 2.4.24
% z축 팽창 (50-260oC)	%		IPC TM-650 2.4.24
3기계적 특성
껍질 강도 구리 (1 온스 / 35 미크론)
열 스트레스 후	1kg/in (N/mm)	>12 (2.1)	IPC TM-650 2.4.8
높은 온도 (150o) 에서	1kg/in (N/mm)	13.6 (2.4)	IPC TM-650 2.4.8.2
프로세스 후 솔루션	1kg/in (N/mm)		IPC TM-650 2.4.8
유니 즈 모듈	kpsi (GPa)	200 (1.38)	IPC TM-650 2.4.18.3
굽기 강도 (기계/크로스)	kpsi (MPa)	9.9/7.5 (68/52)	IPC TM-650 2.4.4
튼튼성 (기계/십자)	kpsi (MPa)	5.1/4.3 (35/30)	IPC TM-650 2.4.18.3
압축 모듈	kpsi (GPa)	>425 (>2.93)	ASTM D-3410
포이슨 비율	-	0.16	ASTM D-3039
4. 물리적 특성
물 흡수	%	0.03	IPC TM-650 2.6.2.1
밀도, 주변 23oC	g/cm3	3.20	ASTM D792 방법 A
열전도성	W/mK	0.81	ASTM E1461
연화성	클래스	V0을 만나고	UL-94
NASA 배출가스, 125oC, ≤10-6 토르	%		NASA SP-R-0022A
전체 질량 손실	%	0.01	NASA SP-R-0022A
수집된 휘발성 동물	%	0.00	NASA SP-R-0022A
수증기 회복	%	0.00	NASA SP-R-0022A

2층 딱딱한 PCB는 1.527mm 두께의 AD1000 코어에 35μm의 구리 층을 사용하며 전체 완성 두께는 1.6mm입니다. 구성 세부 사항에는 최소 4/4 밀리 미터 / 공간과 0.32mm 구멍 크기IPC-클래스 2 표준을 충족합니다.

PCB 제작 세부 사항:

판 크기는 42.6mm x 21.5mm, 허용 범위는 ±0.15mm
최소 흔적/공간: 4/4 밀리
최소 구멍 크기: 0.32mm
장님 비아스가 없습니다.
완성 된 구리 무게: 1 온스 (1.4 밀리) 외부 층에
횡단 접착 두께: 20μm
표면 마감: 몰입 금
위쪽이나 아래쪽의 실크 스크린이나 용접 마스크가 없습니다.
100% 전기 테스트는 품질과 신뢰성을 보장하기 위해 운송 전에 수행됩니다.

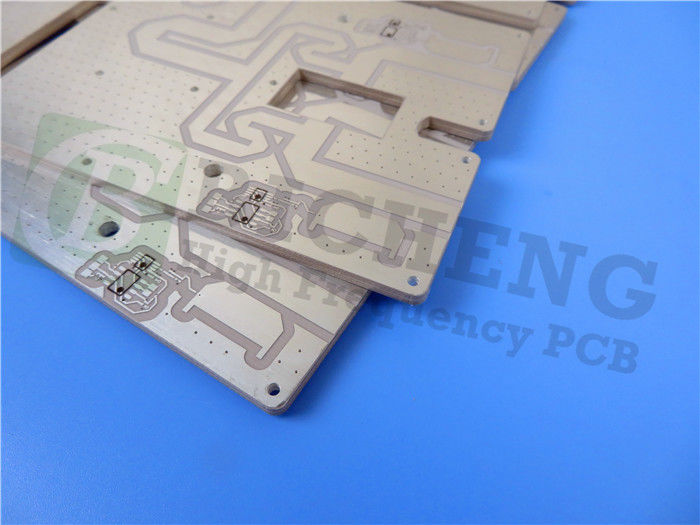

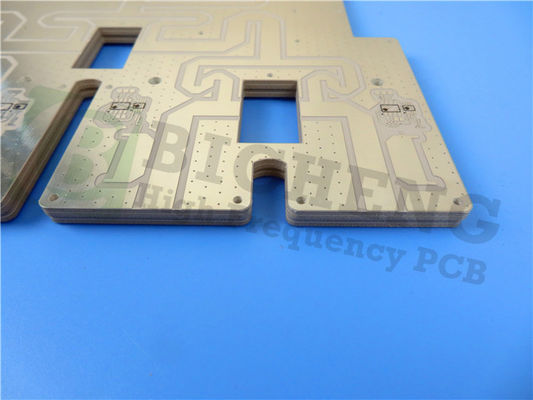

1.6mm AD1000 PCB 50mil 1oz 고주파 PCB 보드 ENIG 0

이 3부위, 11패드 PCB는 7개의 구멍과 4개의 상단 SMT 패드를 가지고 있으며, 2개의 전기망을 연결하는 4개의 비아를 가지고 있습니다.특수한 품질과 신뢰성을 보장하기 위해 100% 전기 테스트가 운송 전에 수행됩니다..

AD1000 PCB는 레이더 모듈, 충돌 방지 시스템, 전력 증폭기, 저소음 증폭기,소형 회로와 패치 안테나특히 X 대역과 그 이하의 주파수 범위에서AD1000은 요구되는 마이크로파 및 RF 설계에 대한 검증 된 솔루션입니다..

PCB 재료:	직물 유리 강화 PTFE/세라믹 채워진
명칭:	AD1000
다이렉트릭 상수:	10.2
분산 요인	0.0023 10GHz
계층 수:	이면 PCB, 다층 PCB, 하이브리드 PCB
구리 무게:	0.5oz (17μm), 1oz (35μm), 2oz (70μm)
PCB 두께:	6밀리 (0.1524mm), 10.5밀리 (0.2667mm), 15밀리 (0.381mm), 20밀리 (0.508mm), 25밀리 (0.635mm), 30밀리 (0.762mm), 50밀리 (1.27mm), 59밀리 (1.499mm), 125밀리 (3.175mm), 127밀리 (3.226mm)
PCB 크기:	≤400mm × 500mm
용접 마스크:	녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감:	비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등
