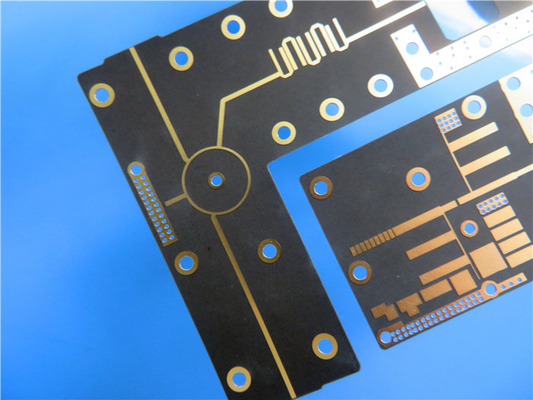

62밀리 ISOClad 917 PCB 2층 몰입 금 녹색 솔더마스크 회로

62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit
62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit 62mil IsoClad 917 PCB 2-layer Immersion Gold Green Soldermask Circuit

큰 이미지 :  62밀리 ISOClad 917 PCB 2층 몰입 금 녹색 솔더마스크 회로

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
결제 및 배송 조건:
최소 주문 수량: 1pcs
가격: USD9.99-99.99/PCS
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8~9 일
지불 조건: T/T
공급 능력: 5000PCS / 월
상세 제품 설명
소재: 이소크라드 917 PCB 사이즈: 70mm x 42 mm = 1pcs, +/- 0.15mm
구리 중량: 1 온스 (1.4 밀리) 외층 표면 마감: 침지 금
레이어 총수: 2 층 PCB 두께: 6200만
강조하다:

62밀리 몰입 금 PCB

,

녹색 솔더마스크 몰입 금 PCB

,

아이소클래드 917 PCB

ISOCLAD 917로 만든 2층 딱딱한 PCB를 소개합니다.



로저스 라미네이트 제품 인 IsoClad 917, 2.17 또는 2의 변압 상수 (Dk) 를 가진 직물 비 유리 섬유 / PTFE 복합재로 인쇄 회로 보드 기판에 혁명을 일으킨다.20, IsoClad 917는 Dk와 방출 인수를 가장 낮게 제공합니다.이 라미네이트는 광범위한 응용 프로그램에 뛰어난 성능과 차원 안정성을 제공합니다..



IsoClad 917의 주요 특징:

낮은 Dk 및 분산 요인: IsoClad 917는 10 GHz/23°C에서 2.17 또는 2.20의 Dk를 자랑하며 신뢰할 수있는 신호 전송과 최소한의 에너지 손실을 보장합니다. 분산 요인 0.0013 10 GHz/23°C에서이 라미네이트는 신호 약화를 최소화하여 효율적인 신호 무결성을 제공합니다.


열 안정성: IsoClad 917는 -10°C에서 140°C까지의 -157 ppm/°C의 TcDK를 제공하여 다양한 온도 조건에서 일관된 전기 성능을 보장합니다.이 안정성 은 온도 변동 이 일반적 인 응용 프로그램 에 이상적 인.


강한 껍질 강도: 인치당 10 파운드 껍질 강도와 함께 IsoClad 917는 뛰어난 접착력과 신뢰성을 제공하여 까다로운 조건에서도 PCB의 무결성을 보장합니다.


낮은 수분 흡수: IsoClad 917은 0.04%의 낮은 수분 흡수를 나타냅니다.전기 성능이나 차원 안정성을 손상시키지 않고 습한 환경에서 적용하기에 적합합니다..


동위성 및 차원 안정성: IsoClad 917의 비조직 유리 섬유 강화는 동위성 특성을 제공하여 모든 방향으로 균일한 전기 성능을 보장합니다.더 긴 무작위 섬유와 독자적인 제조 프로세스는 더 큰 차원 안정성과 다이 일렉트릭 상수의 균일성에 기여합니다., 비슷한 클래스의 경쟁자를 능가합니다.



전형적인 특성: IsoClad 917
재산 아이소클래드 917 조건 시험 방법
다이렉트릭 상수 @ 10 GHz 2.17, 2.20 C23/50 IPC TM-650 2.5.5.5
분산 요인 @ 10 GHz 0.0013 C23/50 IPC TM-650 2.5.5.5
Er의 열 계수 (ppm/°C) -157 -10°C ~ +140°C IPC TM-650 2.5.5.5
조정
껍질 강도 (인치당 파운드) 10 열기 후 IPC TM-650 2.4.8
부피 저항성 (MΩ-cm) 1.5 x 1010 C96/35/90 IPC TM-650 2.5.17.1
표면 저항성 (MΩ) 1.0 x 10 9 C96/35/90 IPC TM-650 2.5.17.1
활 저항 (초) >180 D48/50 ASTM D-495
튼튼성 모듈 (kpsi) 133, 120 A, 23°C ASTM D-638
팽창 강도 (kpsi) 4.33.8 A, 23°C ASTM D-882
압축 모듈 (kpsi) 182 A, 23°C ASTM D-695
플렉서럴 모듈 (kpsi) 213 A, 23°C ASTM D-790
다이렉트릭 분해 (kv) >45 D48/50 ASTM D-149
밀도 (g/cm)3) 2.23 A, 23°C ASTM D-792 방법 A
물 흡수율 (%) 0.04 E1/105 + D24/23 MIL-S-13949H 3.7.7
IPC TM-650 2.6.2.2
열의 계수   0°C ~ 100°C IPC TM-650 2.4.24
확장 (ppm/°C)   메틀러 3000
X축 46 열기계
Y축 47 분석기
Z축 236
열전도 (W/mK) 0.263 100°C ASTM E-1225
배출가스   125°C, ≤10-6토르
전체 질량 손실 (%) 0.02 최대 1.00%
수집된 휘발성 0.00 최대 0.10%
응축성 물질 (%)
수증기 재구성 (%) 0.02
가시성 콘덴세트 (±) 아니
연화성 의 요구사항을 충족
UL94-V0
C48/23/50, E24/125 UL 94 수직 화상 IPC TM-650 2.3.10



IsoClad 917의 장점:

다재다능한 디자인 옵션: IsoClad 917의 비조직 유리섬유 강화는 PCB 설계에 유연성을 제공합니다. 최종 PCB가 구부러지거나 모양이 필요할 수있는 응용 프로그램에서 사용할 수 있습니다.컨포머 또는 랩 어라운드 안테나를 포함하여성능에 영향을 미치지 않고


높은 신호 무결성: IsoClad 917의 낮은 Dk 및 소분 요인은 최소한의 손실로 신뢰할 수있는 신호 전송을 가능하게하며 우수한 신호 품질과 신호 저하를 보장합니다.


향상 된 열 관리: IsoClad 917의 열 안정성과 낮은 수분 흡수는 효과적인 열 분비를 촉진합니다.과열 문제를 방지하고 도전적인 열 환경에서 최적의 성능을 유지.


향상된 전기 성능: 라미네이트의 동위성 특성 및 다양한 주파수에서 안정적인 Dk는 일관성 있고 신뢰할 수있는 전기 성능을 보장합니다.가이드 시스템과 같은 애플리케이션에 적합하도록, 레이더, 그리고 전자 시스템


신뢰성 및 내구성: IsoClad 917의 뛰어난 차원 안정성 및 껍질 강도는 PCB의 장기적인 신뢰성과 내구성을 보장합니다.

까다로운 운영 조건에서



이 PCB의 스택업은 35μm 두께의 구리 층으로 이루어져 있으며, 그 다음 1.575mm (62mil) 를 측정하는 IsoClad 917 코어와 35μm 두께의 또 다른 구리 층으로 구성됩니다.이 스택업은 신뢰할 수 있는 회로에 대한 단단한 기초를 제공합니다.



구조 세부 사항에 관해서는 이 PCB는 70mm x 42mm (1PCS, +/- 0.15mm) 의 보드 크기를 제공합니다. 이는 신호의 정확한 라우팅을 허용하는 최소 4/6 mils의 추적 / 공간을 지원합니다.최소 구멍 크기는 0입니다.4mm, 다양한 부품 크기에 대한 유연성을 제공합니다.



보드는 1.6mm의 완성 두께를 가지고 있으며 내구성과 안정성을 보장합니다. 외층에 1oz (1.4mls) 의 완성 된 구리 무게로 충분한 전도성을 제공합니다.비아 플래팅 두께는 20μm입니다., 신뢰할 수 있는 연결을 촉진. 표면 완화는 침몰 금으로, 우수한 용접성 및 부식 저항을 제공합니다. 이 PCB는 상단 또는 하단 실크 스크린과 함께 제공되지 않습니다.하지만 초록색 톱 솔더 마스크가 있습니다.또한, 각 보드는 품질과 신뢰성을 보장하기 위해 출하 전에 100% 전기 테스트를 받는다.



PCB 재료: 직물 없는 유리섬유/PTFE 복합재
명칭: 아이소클래드 917
다이렉트릭 상수: 2.17 또는 2.20 (10 GHz)
분산 요인 0.0013 (10 GHz)
계층 수: 단면, 이면, 다층 PCB, 하이브리드 PCB
구리 무게: 1oz (35μm), 2oz (70μm)
다이렉트릭 두께 20밀리 (0.508mm), 31밀리 (0.787mm), 62밀리 (1.575mm)
PCB 크기: ≤400mm × 500mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: ENIG (잠수 금), HASL, 잠수 은, 잠수 진, ENEPIG, OSP, Bare 구리, 순수한 금 접착 등



62밀리 ISOClad 917 PCB 2층 몰입 금 녹색 솔더마스크 회로 0



PCB 통계:

구성요소: 29
총 패드: 53
스루 홀 패드: 32
최상위 SMT 패드: 21
아래쪽 SMT 패드: 0
비아스: 28
망: 2



지원되는 그림 형식:게르버 RS-274-X



인정된 품질 표준:IPC-클래스-2



사용 가능:ISOCLAD 917 PCB는 전 세계적으로 사용 가능하며, 엔지니어와 디자이너들이 장소에 구애받지 않고 첨단 기능을 이용할 수 있도록 합니다.



몇 가지 전형적 인 응용 방법:
양형 안테나
스트라이프라인 및 마이크로 스트립 회로
가이드 시스템
레이더 및 전자 시스템
