RF-10 코퍼 클레이드 라미네이트를 기반으로 한 새로 선보인 PCB를 소개합니다. RF-10 기판은 세라믹으로 채워진 PTFE와 섬유 유리를 결합한 최첨단 복합재료입니다.높은 다이렉트릭 상수와 낮은 방출 인자로 설계된, RF-10는 RF 회로에 대한 예외적인 성능과 신뢰성을 제공합니다. 그것의 얇은 섬유 유리 강화는 낮은 변압 손실, 향상된 경직성,그리고 다층 회로에 대한 향상 된 차원 안정성.
산업의 요구에 부응하도록 설계된 RF-10은 납품 시간에 타협하지 않고 비용 효율적인 솔루션을 제공합니다.RF-10은 더 높은 주파수에서 삽입 손실을 최소화합니다., 피부 효과 손실이 크다.
주요 특징:
다이렉트릭 상수: RF-10는 10GHz에서 10.2 ± 0.3의 다이렉트릭 상수를 자랑하며 RF 회로 크기를 줄이고 성능을 향상시킵니다.
분산 요인: 10GHz에서 0.0025의 분산 요인으로 RF-10은 최소한의 에너지 손실과 최대 신호 무결성을 보장합니다.
높은 열전도: RF-10는 0.85 W/mk (Unclad) 의 높은 열전도를 나타내며 효율적인 열 관리를 가능하게합니다.
차원 안정성: 정확하고 신뢰할 수있는 성능을 보장하는 우수한 차원 안정성을 누립니다.
낮은 수분 흡수율: 수분 흡수율은 0.08%에 불과하며, RF-10은 습한 환경에서도 일관된 성능을 유지합니다.
발화성 등급: RF-10은 V-0 등급으로, 높은 안전 표준을 보장합니다.
| RF-10 전형적 값 | |||||
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| Dk @ 10 GHz | IPC-650 25.5.5.1 모드 | 10.2 ± 03 | 10.2 ± 03 | ||
| Df @ 10 GHz | IPC-650 25.5.5.1 모드 | 0.0025 | 0.0025 | ||
| TcK† (-55-150 °C) | IPC-650 25.5.6 | ppm/°C | -370 | ppm/°C | -370 |
| 수분 흡수 | IPC-650 26.2.1 | % | 0.08 | % | 0.08 |
| 껍질 강도 (1온스 RT 구리) | IPC-650 24.8 (연금) | 파운드/인 | 10 | N/mm | 1.7 |
| 부피 저항성 | IPC-650 25.17.1 | MOHm/cm | 6.0 x 107 | MOHm/cm | 6.0 x 107 |
| 표면 저항성 | IPC-650 25.17.1 | 모흐 | 1.0 x 108 | 모흐 | 1.0 x 108 |
| 융통력 (MD) | IPC-650-2.4.4 | PSI | 14,000 | N/mm2 | 96.53 |
| 굽기 강도 (CD) | IPC-650-2.4.4 | PSI | 10,000 | N/mm2 | 68.95 |
| 팽창 강도 (MD) | IPC-650-2.4.19 | PSI | 8,900 | N/mm2 | 62.57 |
| 팽창 강도 (CD) | IPC-650-2.4.19 | PSI | 5,300 | N/mm2 | 37.26 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (25 밀리-MD) | -0.0032 | % (25 밀리CD) | -0.0239 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (25 밀리-MD) | -0.0215 | % (25 밀리CD) | -0.0529 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (25 밀리-MD) | -0.0301 | % (25 밀리CD) | -0.0653 |
| 차원 안정성 | IPC-650 24.39 (어치 후) | % (60 밀리-MD) | -0.0027 | % (60 밀리 CD) | -0.0142 |
| 차원 안정성 | IPC-650 24.39 (굽은 후) | % (60 밀리-MD) | -0.1500 | % (60 밀리 CD) | -0.0326 |
| 차원 안정성 | IPC-650 24.39 (스트레스 후) | % (60 밀리-MD) | -0.0167 | % (60 밀리 CD) | -0.0377 |
| 밀도 (특수 중력) | IPC-650-2.3.5 | g/cm3 | 2.77 | g/cm3 | 2.77 |
| 특정 열 | IPC-650-2.4.50 | J/g°C | 0.9 | J/g°C | 0.9 |
| 열전도성 (무장) | IPC-650-2.4.50 | W/M*K | 0.85 | W/M*K | 0.85 |
| CTE (X-Y 축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 16-20 | ppm/°C | 16-20 |
| CTE (Z축) (50 ~ 150 °C) | IPC-650 24.41 | ppm/°C | 25 | ppm/°C | 25 |
| 불화성 등급 | 내부 | V-0 | V-0 | ||
이점:
크기 감축: RF-10의 높은 변압 전압 변수는 컴팩트 RF 회로 디자인을 가능하게합니다.
차원 안정성: RF-10의 우수한 차원 안정성으로 향상된 신뢰성과 정확성을 경험하십시오.
긴 DK 허용: RF-10은 10.2 ± 0의 긴 다이 일렉트릭 상수 허용을 제공합니다.3, 정확하고 일관된 성능을 보장합니다.
향상 된 열 관리: RF-10의 높은 열 전도성은 중요한 구성 요소를 보호하여 효율적인 열 분비를 촉진합니다.
우수한 접착력: RF-10는 부드러운 구리 표면에 뛰어난 접착력을 나타내며 신뢰할 수 있고 내구적인 회로를 보장합니다.
낮은 팽창: RF-10의 낮은 X, Y 및 Z 열 팽창 계수 (CTE) 는 왜곡 또는 탈 라미네이션의 위험을 최소화합니다.
가격과 성능 비율: RF-10는 뛰어난 가격에 뛰어난 성능을 제공합니다.

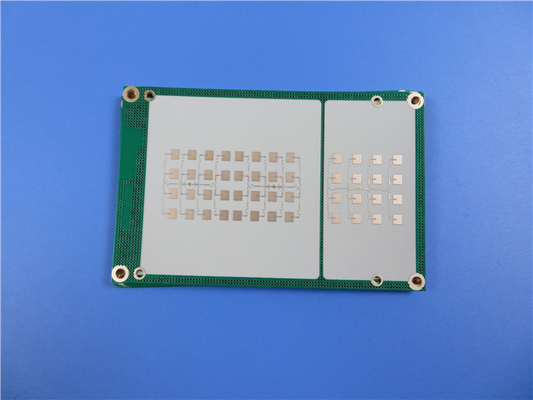

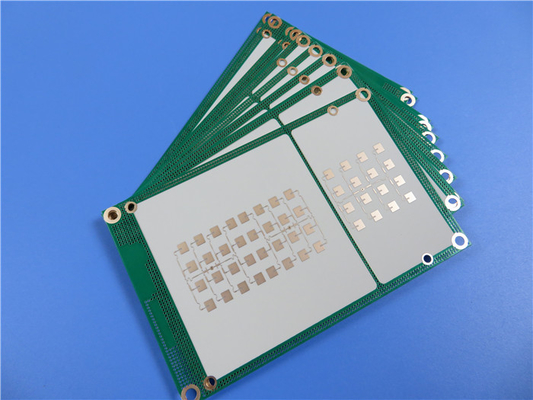

이 PCB 사양에는 양쪽에 35μm 구리 층이 있는 2층 딱딱한 스택업이 포함되어 있습니다. 크기는 18.33mm x 25.16mm, 최소 흔적/공간은 6/6 mils이며 최소 구멍 크기는 0.3mm. 완성 된 보드의 두께는 0.6mm이며, 그것은 20μm를 통해 접착 두께를 가진 외부 층에 1 온스 구리 무게를 특징으로합니다.그리고 양쪽에 실크 스크린이나 솔더 마스크가 없습니다.각 PCB는 품질 보증을 위해 100% 전기 테스트를 받습니다.
| PCB 재료: | 세라믹으로 채워진 PTFE 및 섬유 유리로 만든 복합물 |
| 명칭: | RF-10 |
| 다이렉트릭 상수: | 10.2 |
| 분산 요인 | 00.0025 10GHz |
| 계층 수: | 이면 PCB, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| PCB 두께: | 10밀리 (0.254mm), 20밀리 (0.508mm), 25밀리 (0.635mm), 60밀리 (1.524mm), 125밀리 (3.175mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 비친 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP 등 |
PCB 통계는 11개의 부품, 38개의 패드 (14개의 구멍을 통해 그리고 24개의 상단 SMT 패드), 17개의 비아 및 2개의 네트워크를 포함한다.
품질 표준: IPC-클래스-2 표준에 따라 제조되며 신뢰할 수 있는 성능을 보장합니다.
사용 가능성: RF-10 PCB는 전 세계적으로 사용 가능하며 글로벌 수요를 충족시킵니다.
RF-10 PCB는 마이크로 스트립 패치 안테나, GPS 안테나, 수동 구성 요소, 항공기 충돌 방지 시스템 및 위성 구성 요소에서 응용 프로그램을 찾습니다.그것의 고 성능 특성 및 신뢰성 그것은 다양한 산업에서 요구 RF 애플리케이션에 적합한 선택.
요약하자면 RF-10 PCB는 RF 애플리케이션의 까다로운 요구 사항을 충족하도록 설계되었습니다.RF-10은 비교할 수 없는 성능과 신뢰성을 제공합니다..
|
|
