| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RF-30A를 기반으로 새로 선보인 PCB를 소개합니다. RF-30A는 유명한 Taconic RF 기판의 일부입니다.타코닉의 세라믹 필러 기술과 PTFE 코팅 기술을 결합한 특별한 유기 세라믹 라미네이트입니다.엮은 유리 강화로 제작된 RF-30A는 우수한 전기적, 기계적 특성을 가지고 있어 설계자들에게 PCB 프로젝트를 위한 안정적이고 신뢰할 수 있는 기반을 제공합니다.
RF-30A 기판은 저손실 다이렉트릭 성분을 가지고 있으며 저프로필 구리 포일을 가지고 있습니다.안정적인 전기적 특성을 보장하고 PIMD 수준을 향상시키고 광범위한 주파수 범위에서 삽입 손실을 줄입니다.낮은 CTE 값, 향상 된 차원 안정성 및 강화 된 경직성 등 뛰어난 기계적 특성은 RF 구성 요소에 대한 외부 요인의 영향을 최소화합니다.
RF-30A의 주요 장점 중 하나는 1/2 온스 및 1 온스 RT 구리용으로 특별히 설계된 우수한 껍질 강도입니다.이 속성은 재작업 또는 반복된 재흐름 과정이 필요할 때 중요합니다.또한, RF-30A의 극히 낮은 수분 흡수율, 안정적인 손실 접착과 함께, 다양한 온도와 습도 환경에서 단계 전환을 최소화합니다.기판의 최소한의 차원 움직임은 전체 광대역 주파수 범위에서 일관성있는 단계 및 임피던스 특성에 기여합니다..
RF-30A는 낮은 Z축 CTE를 달성하기 위해 세라믹으로 최적화되었으며, 접착 된 구멍 (PTH) 의 신뢰성을 향상시키고 다층 회로의 제조를 단순화했습니다.이 특성은 또한 기판의 전반적인 안정성과 PIMD의 뛰어난 성능에 기여합니다..
주요 특징:
- DK 2.97 +/- 0.05에서 1.9 GHz/23°C
- 분산 인수는 1.9 GHz/23°C에서 0.0013이고, 10 GHz에서 0.0020입니다.
- X축 8ppm/°C, Y축 11ppm/°C, Z축 60ppm/°C의 CTE
- UL-94V0 등급의 연화성 등급
- 밀도는 2.16g/cm3
RF-30A의 장점:
- PCB에서 우수한 PIM 값 (-160 dBc* 이하로 측정)
- PTH 품질 향상
- 안정적인 기계적 특성
- 높은 주파수에서 안정적인 성능
- 높은 온도 에서 안정성 향상
- 낮은 수분 흡수
- 탁월한 껍질 강도
- 우수한 가격/성능 비율

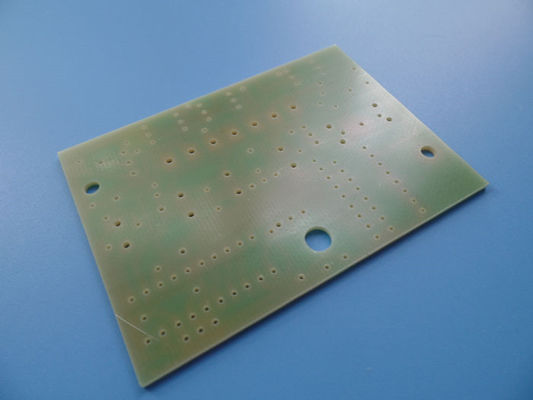

이것은 2층의 딱딱한 PCB로 뛰어난 성능과 신뢰성을 제공합니다.그 다음 RF-30A 기판 자체, 두께 0.508 mm (20 mil), 그리고 마지막으로 35 μm의 같은 두께의 또 다른 구리 층. 이 스택은이 PCB에 대한 단단한 기초를 제공합니다.효율적인 신호 전송과 안정적인 전기적 특성을 보장합니다.RF 애플리케이션이나 신뢰할 수 있는 PCB를 필요로 하는 다른 프로젝트에서 작업하든 RF-30A의 스택업 구성은 귀하의 필요를 충족시키기 위해 잘 적합합니다.

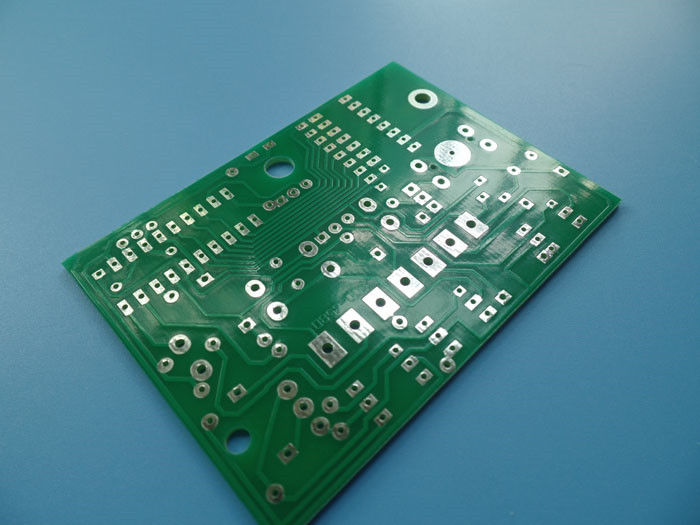

PCB 제작 세부 사항:
- 보드 크기: 138.8mm x 127.15mm (1PCS), +/- 0.15mm
- 최소 추적/공간: 4/6 밀리
- 최소 구멍 크기: 0.3mm
- 눈 먼 비아스가 없습니다.
- 마감판 두께: 0.6mm
- 완성 된 Cu 무게: 1 온스 (1.4 밀리) 외부 층
- 횡단 접착 두께: 20μm
- 표면 가공: 몰입 금
- 최고 실크스크린: 흰색
- 하단 실크 스크린: 흰색
- 최상위 솔더 마스크: 녹색
- 아래쪽 용접 마스크: 녹색
- 100% 전기 테스트 배송 전에 사용
PCB 통계:
- 구성요소: 63
- 총 패드: 212
- 뚫린 패드: 116
- 최고 SMT 패드: 75
- 아래쪽 SMT 패드: 21
- 비아스 94
- 네트: 5
그림과 표준:
- 제공된 그림의 종류: Gerber RS-274-X
- 승인된 표준: IPC-클래스-2
사용 가능:
RF-30A PCB는 전 세계적으로 사용할 수 있습니다. 여러분의 위치와 상관없이 여러분의 프로젝트에 최고 품질의 PCB를 사용할 수 있게 해줍니다.
전형적인 응용 프로그램:
RF-30A는 다음과 같은 다양한 응용 분야에 탁월한 사용을 찾습니다.
- 안테나 및 하위 부품 설계
- RF 수동 부품
- 전력 증폭기 회로
RF-30A를 사용하면 안정적이고 고성능의 PCB 디자인을 사용할 수 있습니다.까다로운 RF 애플리케이션에 이상적인 선택.
|
|
