| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
RF-35에 기반한 PCB를 소개합니다.
RF-35은 타코닉의 유명한 ORCER 제품군에 있는 최첨단 유기세라믹 라미네이트로, 세라믹 필링 기술과 코팅된 PTFE 유리섬유의 전문성을 결합합니다.유리로 엮은 장착장, RF-35는 비용 효율적이고 대용량의 상업용 마이크로 웨브 및 전파 응용 프로그램에 대한 궁극적인 선택으로 나타납니다.그것은 1/2 아운스 및 1 아운스 구리의 예외적인 껍질 강도와 같은 중요한 측면에서 표준 epoxy 재료를 능가, 다시 작업이 필요한 상황에 이상적입니다. 게다가, 그것의 극히 낮은 수분 흡수 속도와 낮은 분산 인수는 빈도와 함께 단계 전환을 최소화하여 최적의 성능을 보장합니다.
주요 특징:
- 1.9GHz에서 변압상수: 3.5
- 1.9GHz에서 분산률은 0.0018
- 다이렉트릭 분해: 41kV
- X CTE: 19ppm/°C
- Y CTE: 24ppm/°C
- Z CTE: 64ppm/°C
- 연화성: UL-94 V0
이점:
- 저비용: 대용량 생산에 대한 비용 효율적인 해결책
- 우수한 껍질 강도: 강력한 접착을 보장, 재작업을 촉진
- 예외적으로 낮은 분산 요인: 신뢰할 수있는 성능을 위해 단계 전환을 최소화
- 낮은 수분 흡수: 다양한 조건 하에 안정성 및 성능을 유지
- 향상 된 표면 부드러움: 정확한 추적 및 부품 배치 가능
| 재산 | 시험 방법 | 단위 | 가치 | 단위 | 가치 |
| 다이렉트릭 상수 @ 1.9 GHz | IPC-TM 650 2.5.5 | 3.5 | 3.5 | ||
| 분산 요인 @ 1.9 GHz | IPC-TM 650 2.5.5 | 0.0018 | 0.0018 | ||
| 수분 흡수성 (.060") | IPC-TM 650 2.6.2.1 | % | 0.02 | % | 0.02 |
| 껍질 강도 (1/2 온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | > 80 | N/mm | >1.5 |
| 껍질 강도 (1온스 구리) | IPC-TM 650 2.4.8 | 파운드/선형 인치 | >100 | N/mm | >1.8 |
| 다이 일렉트릭 분해 | IPC-TM 650 2.5.6 | kV | 41 | kV | 41 |
| 부피 저항성 | IPC-TM 650 2.5.17.1 | MOHm/cm | 1.26 x 109 | MOHm/cm | 1.26 x 109 |
| 표면 저항성 | IPC-TM 650 2.5.17.1 | 모흐 | 1.46 x 108 | 모흐 | 1.46 x 108 |
| 활 저항 | IPC TM 650 2.5.1 | 초 | >180 | 초 | >180 |
| 길게 굽는 힘 | ASTM D 790 | PSI | >22000 | N/mm2 | >152 |
| 횡단 굽기 힘 | ASTM D 790 | PSI | >18세000 | N/mm2 | >124 |
| 열전도성 | ASTM F 433 | W/m/K | 0.24 | W/m/K | 0.24 |
| 긴장 강도 | ASTM D 638 | PSI | 27,000 | N/mm2 | 187 |
| 횡단 팽창 강도 | ASTM D 638 | PSI | 21,000 | N/mm2 | 145 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | 0.00004 | mm/mm | 0.00004 |
| 차원 안정성 | IPC-TM 650 2.4.39 | 내/내 | -0.0001 | mm/mm | -0.0001 |
| x-y CTE | ASTM D 3386 (TMA) | ppm/°C | 19~24 | ppm/°C | 19~24 |
| z CTE | ASTM D 3386 (TMA) | ppm/°C | 64 | ppm/°C | 64 |
| 연화성 | UL-94 | V-0 | V-0 | ||
| 단단함 | 로크웰 M 스케일 | 34 | 34 |

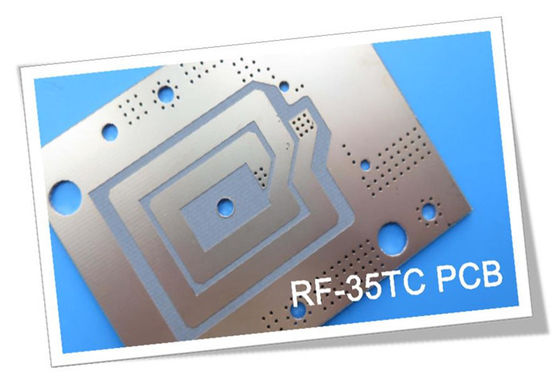

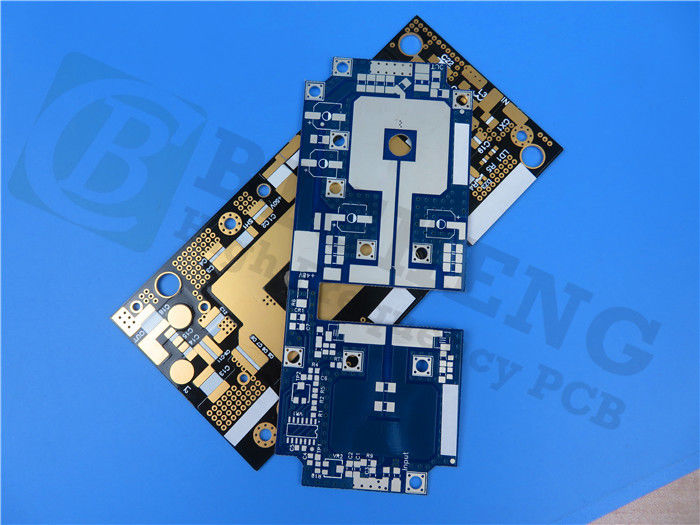

RF-35 PCB는 35μm 두께의 구리 층을 가진 2층 딱딱한 PCB이다. RF-35 코어는 10mil (0.254 mm) 의 두께를 가지고 있다. 보드의 크기는 65.9mm x 36.32 mm (1PCS),용도: +/- 0.15mm. 최소 4/4 밀리 / 공간과 최소 0.4mm의 구멍 크기를 지원합니다. 완성 된 보드의 두께는 0.3mm이며, 구리 무게의 1 온스 (1.4 밀리) 외부 층이 있습니다.비아 플래팅 두께는 25 μm입니다., 그리고 표면 완성도는 몰입 금이다. 상단 실크스크린은 검은색이며, 하단에는 실크스크린이 없습니다. 솔더 마스크는 상단 및 하단 층 모두에 적용되지 않습니다.각 PCB는 운송 전에 100% 전기 테스트를 거칩니다., 품질과 신뢰성을 보장합니다.
RF-35 PCB 통계는 다재다능성을 보여줍니다. 18 개의 구성 요소를 지원하고 19 개의 구멍 패드, 7 개의 상위 SMT 패드 및 0 개의 하위 SMT 패드를 포함하여 총 26 개의 패드를 제공합니다.PCB는 11 개의 비아와 2 개의 네트워크를 가지고 있습니다..
| PCB 재료: | PTFE 세라믹 유리섬유 |
| 명칭: | RF-35 |
| 다이렉트릭 상수: | 3.5 |
| 분산 요인 | 0.0018 |
| 계층 수: | 이중층, 다층, 하이브리드 PCB |
| 구리 무게: | 0.5oz (17μm), 1oz (35μm), 2oz (70μm) |
| 라미네이트 두께: | 10mil (0.254mm), 20mil (0.508mm), 30mil (0.762mm), 60mil (1.524mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 맨 구리, HASL, ENIG, Immersion 은, Immersoin 진, OSP 등 |
RF-35에 공급되는 아트워크는 Gerber RS-274-X 형식으로 업계 표준을 충족합니다. PCB 생산의 품질 표준은 일관성 및 신뢰성을 보장하는 IPC-Class-2입니다.RF-35 PCB는 전 세계적으로 사용할 수 있습니다., 다양한 애플리케이션 요구에 부응합니다.
RF-35는 다양한 산업에서 광범위한 응용을 찾습니다. 전력 증폭기, 필터, 결합기 및 수동 구성 요소에 대한 훌륭한 선택입니다.
RF-35의 우수한 성능과 저렴한 가격에 대해 알아보세요. 상업용 마이크로웨이브와 RF 프로젝트에 완벽한 동반자입니다.신뢰할 수 있는 결과를 경험하고 RF-35 PCB로 창의력을 발휘하십시오..
|
|
