0.8mm TP1020 PCB 1온스 구리 2층 몰입 금 RF 회로

0.8mm TP1020 PCB 1온스 구리 2층 몰입 금 RF 회로

모크: 1pcs
가격: USD9.99-99.99/PCS
표준 포장: 진공 bags+Cartons
배달 기간: 8~9 일
지불 방법: T/T
공급 능력: 5000PCS / 월
자세한 정보
원래 장소
중국
브랜드 이름
Bicheng
인증
UL, ISO9001, IATF16949
소재:
TP1020
PCB 사이즈:
43.35mm x 36.56mm=1PCS, +/- 0.15mm
구리 중량:
1 온스 (1.4 밀리) 외층
표면 마감:
침지 금
레이어 총수:
2 층
PCB 두께:
0.8 밀리미터
강조하다:

1온스 구리 RF 회로

,

0.8mm RF 회로

,

2층 회로판 0.8mm

제품 설명

신규 PCB를 소개합니다. 산업에서 유일하게 사용된 고주파 열탄화물질인 Wangling TP를 탑재했습니다.TP형 라미네이트는 뛰어난 다이렉트릭 성능과 높은 신뢰성을 제공합니다., 그들은 광범위한 응용 프로그램에 이상적인 선택입니다. 세라믹과 PPO 樹脂의 비율을 변경하여 정밀하게 변압 변수를 조정 할 수있는 능력으로,TP 라미네이트 는 회로 설계 에 탁월 한 유연성 을 제공한다.



주요 특징:
1조절 가능한 변압성 상수: TP 라미네이트의 변압성 상수는 3 ~ 25 범위 내에서 선택 할 수 있으며 회로 요구 사항에 따라 정확한 사용자 정의를 허용합니다.일반적인 변압기 상수는 3.0, 4.4, 6.0, 6.15, 9.2, 9.6, 10.2, 11, 16, 20. 다이 일렉트릭 손실은 낮고 10 GHz까지 비교적 안정적입니다.



2넓은 작동 온도 범위: TP 라미네이트는 -100 ° C에서 + 150 ° C까지의 장기 작동 온도에 견딜 수 있습니다. 그들은 뛰어난 저 온도 저항을 나타냅니다.180 °C를 초과하는 온도가 변형을 일으킬 수 있다는 것을 주목하는 것이 중요합니다., 구리 포일 껍질 벗기, 전기 성능의 중요한 변화.


제품 기술 매개 변수 제품 모델 및 데이터 시트
제품 특성 시험 조건 단위 TP TP-1 TP-2
다이 일렉트릭 상수 다이렉트릭 상수가 ≤11일 때, 시험 조건은 10GHz입니다.

다이렉트릭 상수가 >11일 때, 시험 조건은 5GHz입니다.
/ 30.0±0.06 40.4±0.09 60.0±0.12
60.15±0.12 90.2±0.18 90.6±0.19
100.2±0.2 110.0±0.022 160.0±0.4
200.0±0.8 220.0±0.88 250.0±1.0
다이렉트릭 상수는 3.0에서 25 범위 내에서 사용자 정의 할 수 있습니다.
다이렉트릭 일정한 허용량 변압수 상수 3.0110 / ±2%
다이렉트릭 상수 11.1160 / ±2.5%
다이렉트릭 상수 16.1 ∼ 25.0 / ±4%
손실 타전트 손실 대칭 3.0 ∼ 9.5 10GHz / 0.0010
손실 대칭 9.6110 10GHz / 0.0012
손실 대칭 11.1160 5GHz / 0.0015
손실 대칭 16.1250 5GHz / 0.0020 ∙0.0025
다이렉트릭 일정한 온도 계수 변압수 상수 3.0 ∼ 9.5 -55o~150oC PPM/°C -50
다이렉트릭 상수 9.6160 -55o~150oC PPM/°C -40
다이렉트릭 상수 16.1 ∼ 25.0 -55o~150oC PPM/°C -55
껍질 강도 1 OZ 정상 상태 N/mm >0.6
1 OZ AC 습도 검사 후 N/mm >0.4
부피 저항성 500V의 정상 상태 MΩ.cm >1×109
표면 저항성 500V의 정상 상태 >1×107
열 팽창 계수
(XY Z)
다이렉트릭 상수 3.00 ∼ 4.40 -55o~150oC PPM/°C 60,60,70
다이렉트릭 상수 4.60 ∼ 6.15 -55o~150oC PPM/°C 50,50,60
다이렉트릭 상수 6.16110 -55o~150oC PPM/°C 40,40,55
다이렉트릭 상수 11.1160 -55o~150oC PPM/°C 40,40,50
다이렉트릭 상수 16.1 ∼ 25.0 -55o~150oC PPM/°C 35,35,40
물 흡수 20±2°C, 24시간 % ≤0.01
장기 작동 온도 고저온화실 °C -100o~150oC
재료 구성 폴리페닐렌 산화물, 세라믹, ED 구리 필름과 결합.
각기 다른 다이렉트릭 상수를 가진 재료의 밀도 및 열전도 데이터는 다음과 같습니다.
제품 특성 단위 다이렉트릭 상수
3.0 4.4 6.0 6.15 9.6 10.2 11.0 16.0 20.0 22.0 25.0
밀도 g/cm3 1.69 1.89 2.1 2.12 2.26 2.33 2.40 2.76 2.73 2.77 2.94
열전도성 W/(M.K) 0.40 0.44 0.55 0.55 0.65 0.67 0.70 0.80 0.85 0.90 1.0



3다재다능한 두께 옵션: 다양한 두께에서 사용할 수 있으며, TP 라미네이트는 특정 설계 요구 사항을 충족시키기 위해 사용자 정의 할 수 있습니다. 가장 얇은 두께는 0.5mm입니다.원하는 PCB 크기의 유연성을 보장합니다.


4방사능 저항성 및 낮은 방출: TP 라미네이트는 방사선 저항성 및 낮은 방출 특성을 나타내며 베이두, 미사일 운반 시스템, 퓨즈소형 안테나.


5신뢰할 수 있는 접착력 및 가공성: TP 라미네이트의 구리 필름과 다이 일렉트릭 사이의 접착력은 진공 코팅을 가진 세라믹 기판보다 우월합니다.TP 물질은 가공하기 쉽고 파동과 같은 다양한 방법을 통해 처리 할 수 있습니다., 회전, 밀링, 절단 및 에칭, 세라믹 기판에 비해 더 많은 유연성을 제공합니다.



이 PCB의 스택업은 양쪽 모두 35μm의 구리 층 두께의 2층 딱딱한 구성을 갖추고 있습니다. TP1020 코어는 0.8mm의 두께의 다이 일렉트릭 층으로 기능합니다.우수한 전기 성능을 제공합니다.PCB의 건설 세부 사항에는 43.35 mm x 36.56 mm의 보드 크기가 포함되어 있으며, 컴팩트하고 효율적인 디자인을 보장합니다. 최소 추적 / 공간은 5/7 밀리미터로 설정되어 정밀한 라우팅을 허용합니다.최소 구멍 크기는 0입니다.3mm, 다양한 부품과 연결을 수용합니다.

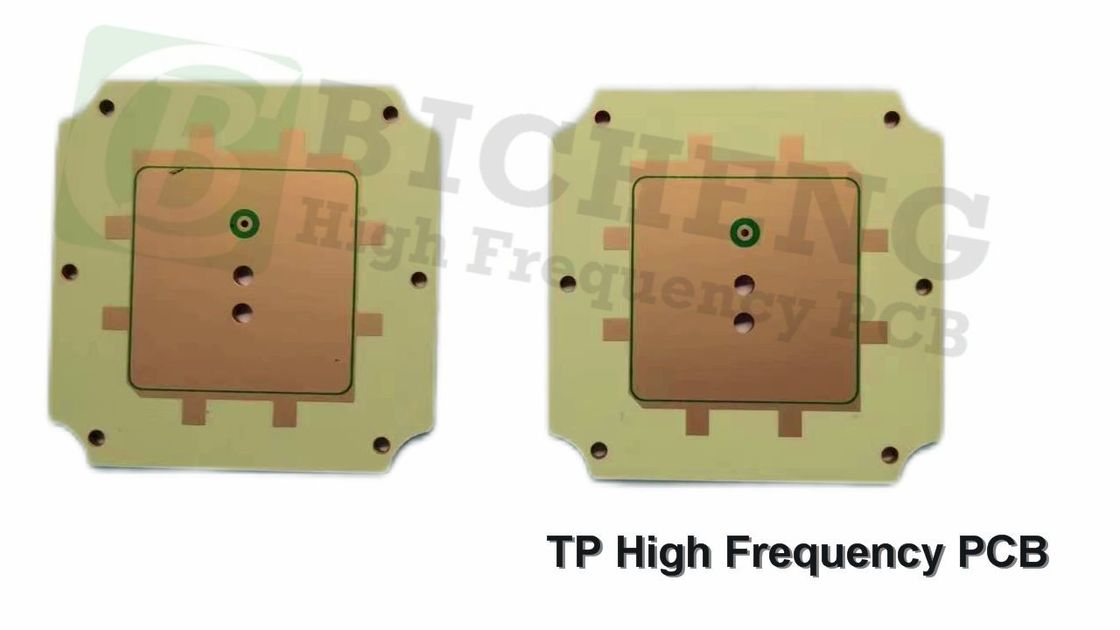

0.8mm TP1020 PCB 1온스 구리 2층 몰입 금 RF 회로 0



이 PCB에는 맹인 비아스가 포함되어 있지 않아 제조 프로세스가 단순화됩니다. 완성 된 보드의 두께는 0.9 mm이며 내구성과 공간 제약 사이의 균형을 제공합니다.완성 된 구리 무게는 1 온스 (1.4 밀리) 를 외부 층에 배치하여 충분한 전도성을 보장합니다. 접착 두께는 20 μm이며 신뢰할 수있는 전기 연결을 제공합니다. 표면 완화는 몰입 금입니다.우수한 용접성 및 부품 장착을위한 평평한 표면을 제공합니다..



표시 및 식별을 위해 이 구성에서 상단 또는 하단 실크 스크린이 존재하지 않으며 깨끗하고 최소한의 외관을 보장합니다. 상단 및 하단 용접 마스크는 적용되지 않습니다.구리 패드에 직접 접근 할 수 있도록각 PCB는 100% 전기 테스트를 통과하여 높은 품질과 신뢰할 수있는 성능을 보장합니다.



PCB 재료: 폴리페닐렌 산화물, 세라믹
지정 (TP 시리즈) 지정 DK DF
TP300 30.0±0.06 0.0010
TP440 40.4±0.09 0.0010
TP600 60.0±0.12 0.0010
TP615 60.15±0.12 0.0010
TP920 90.2±0.18 0.0010
TP960 90.6±0.2 0.0011
TP1020 100.2±0.2 0.0011
TP1100 110.0±0.22 0.0011
TP1600 160.0±0.32 0.0015
TP2000 200.0±0.4 0.0020
TP2200 220.0±0.44 0.0022
TP2500 250.0±0.5 0.0025
계층 수: 단면, 이면 PCB
구리 무게: 1oz (35μm), 2oz (70μm)
다이렉트릭 두께 (디렉트릭 두께 또는 전체 두께) 00.8mm, 1.0mm, 1.2mm, 1.5mm, 2.0mm, 3.0mm, 4.0mm, 5.0mm, 6.0mm, 7.0mm, 8.0mm, 10.0mm, 12.0mm
PCB 크기: ≤150mm × 220mm
용접 마스크: 녹색, 검은색, 파란색, 노란색, 빨간색 등
표면 마감: 맨 구리, HASL, ENIG, 몰입 은, 몰입 진, OSP, 순수한 금, ENEPIG 등



PCB 통계에 따르면 총 24개의 패드로 구성된 6개의 부품으로 구성되어 있습니다. 이 패드들 중 16개의 패드는 구멍을 통과하는 패드이며 8개의 패드는 상위 표면 장착 기술 (SMT) 입니다.이 PCB는 서로 다른 계층과 구성 요소 사이의 상호 연결을 위해 5 개의 통로를 갖추고 있습니다보드에는 신호 전송을 위한 상호 연결된 경로를 나타내는 2개의 네트워크가 있습니다.



생산을 위해 제공 된 작품은 Gerber RS-274-X입니다. 산업에서 널리 인정되는 형식입니다. 이 PCB는 IPC-Class-2 품질 표준에 따라 고품질의 제조 및 조립을 보장합니다.



우리의 PCB는 전 세계 배송에 사용할 수 있습니다. 이 고성능 솔루션에 쉽게 접근 할 수 있습니다. 이 PCB의 전형적인 응용 프로그램은 GPS 안테나, 미사일 운반 시스템, 퓨즈,소형 안테나당신의 디자인에서 ਵਾਂ글링 TP의 뛰어난 성능과 신뢰성을 경험하십시오.
