| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
고전력 애플리케이션과 극한 온도 환경에 사용하도록 설계된 PCB를 소개합니다.PTFE 기반 복합재료, 뛰어난 열전도성과 낮은 열팽창 계수 (CTE) 를 제공합니다.
AD350A PCB는 3의 잘 제어 된 변압 전압 상수를 갖추고 있습니다.50, 10 GHz/23 °C에서 -0.05의 허용량으로 일관된 전기 성능을 보장합니다. 또한 10GHz, 23°C @ 50% RH에서 0.0033의 낮은 손실 접착점을 자랑합니다.우수한 회로 성능을 위해 신호 손실과 왜곡을 최소화합니다.분해 온도 (Td) 는 500°C를 초과하여 PCB는 탁월한 열 안정성을 보여 극심한 열과 열악한 환경 조건에 견딜 수 있습니다.
조작과 작동 중에 기계적인 형태를 유지하도록 설계된 AD350A PCB는 뛰어난 차원 안정성을 제공합니다.반복 가능한 회로 성능과 향상된 제조 생산량을 허용합니다그것은 또한 전반적인 신뢰성 및 내구성을 향상시키는 우수한 접착 된 구멍 (PTH) 접착력을 제공합니다.
AD350A PCB는 습기 흡수율 0.1%를 가지고 있으며 습한 환경에서도 구조적 무결성을 보장합니다.높은 수준의 안전성과 신뢰성을 보장합니다.-159/-163 dBc의 낮은 수동적 인터모들레이션 (PIM) 등급으로, 1900 MHz, S1/S1에서 43 dBm 스파이드 톤을 반영하여 PCB는 신호 간섭을 줄이고 전체 시스템 성능을 향상시킵니다.

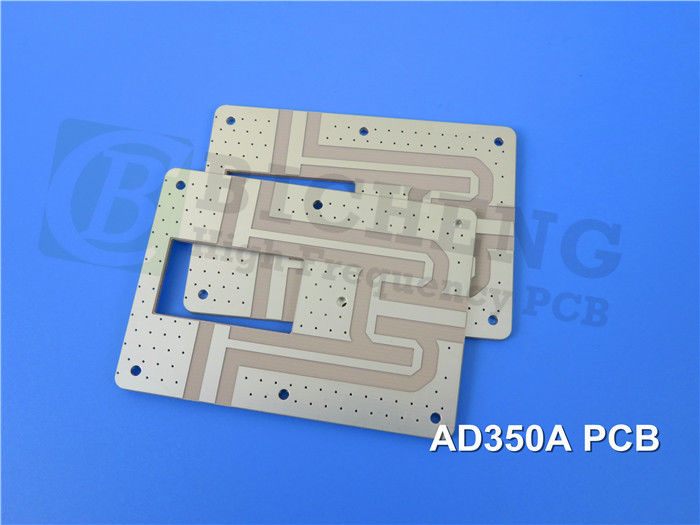

이 PCB는 양쪽에 구리 층이 있는 2층 단단한 구조입니다. 상단과 하단에는 35μm 구리 층이 있으며 0.762mm (30mil) AD350A 라미네이트를 샌드위치합니다.완성된 보드의 두께는 0.8mm, 외층에 구리 무게 1 온스 (1.4 밀리) 와 함께. 비아스는 20 μm 접착 두께가 있습니다. 표면 완화는 몰입 은,우수한 전도성 및 부식 저항성을 제공합니다.특히, 위쪽이나 아래쪽 모두에 실크 스크린이나 솔더 마스크가 없습니다.
111.56mm x 58.26mm의 판 크기로 이 PCB는 IPC-Class-2 표준을 충족시켜 높은 품질의 제조와 성능을 보장합니다.품질과 신뢰성 확보전세계에서 구입할 수 있으며, 다른 지역의 고객들에게 쉽게 접근 할 수 있습니다.
AD350A 고열전도 PCB는 셀룰러 인프라 기지 스테이션 안테나, 자동차 텔레매틱스 안테나 시스템,그리고 상업용 위성 라디오 안테나AD350A PCB의 탁월한 열전도성과 신뢰성을 경험하여 뛰어난 성능과 열관리 기능을 가진 고전력 디자인을 강화합니다.
|
|
