| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

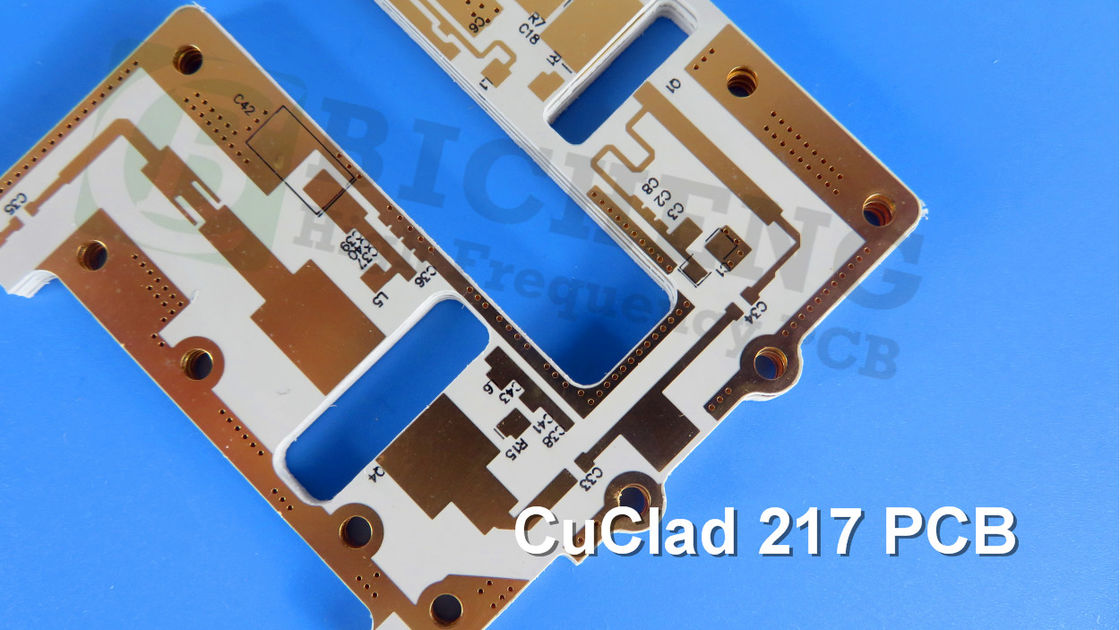

큐클래드 217 PCB를 소개합니다. 로저스 큐클래드 217 라미네이트의 첨단 기능을 활용한 신제품입니다.정밀 제어된 PTFE 복합재료로 된 섬유 유리 직물CuClad 217 PCB는 2.17 또는 2의 낮은 다이 일렉트릭 상수 (Dk) 를 제공하는 인상적인 성능으로 돋보인다.20그 교차 구조는 평면 내의 전기적 및 기계적 동위성을 보장하여 증강 된 신호 전파와 우수한 신호-소음 비율을 초래합니다.
주요 특징:
다이렉트릭 상수: DK 2.17 또는 2.2 10GHz / 1MHz
분산 요인: 10GHz에서 0.0009
낮은 수분 흡수: 0.02%
강한 껍질 강도: 14 파운드 / 인치
낮은 방출: 총 질량 손실 (TML) 0.01%, 수집 된 휘발성 응축 물질 (CVCM) 0.01%, 0 수증기 재구성 (WVR)
높은 PTFE/글라스 비율을 가진 크로스 플레이드 직물 유리섬유
개선 된 변압력 일정한 일률성
이점:
넓은 주파수 범위에서 안정적인 Dk
더 작은 삽입 손실을 위해 더 넓은 라인 너비를 허용
높은 주파수에서 낮은 회로 손실
설계 유연성을 위해 차원 안정성 향상
엄격한 사양을 충족시킬 수 있습니다.
X-Y 평면에서 전기 및 기계적 동방성
다이 일렉트릭 상수의 변동에 민감한 회로에 이상적입니다.
2층의 딱딱한 스택업으로 구성된 CuClad 217 PCB는 35μm의 구리층, 0.254mm (10mil) 로저스 CuClad 217 코어 및 또 다른 35μm의 구리층으로 구성됩니다.
정밀 보드 크기는 106.8mm x 51.8mm (1PCS) 로 +/- 0.15mm의 관용으로 제공됩니다. PCB는 최소 6/5m의 흔적 / 공간을 지원하며 최소 구멍 크기는 0.35mm입니다.장님 비아스는 포함되지 않습니다.. 0.3mm의 완성 된 보드 두께와 외부 층에 1 온스 (1.4 밀리) 의 완성 된 구리 무게로, CuClad 217 PCB는 최적의 성능을 보장합니다.그것은 우수한 전도성 및 염화 저항을 위해 20 μm를 통해 접착 두께와 몰입 은 표면 마무리.
PCB에는 상단이나 하단 실크 스크린이나 용접 마스크가 포함되어 있지 않습니다. 각 PCB는 최적의 기능을 보장하기 위해 배송 전에 엄격한 100% 전기 테스트를 거칩니다.
27 개의 구성 요소와 총 103 개의 패드, 78 개의 구멍 패드 및 25 개의 상면 마운트 기술 (SMT) 패드를 포함하여 CuClad 217 PCB는 다양한 디자인에 대한 충분한 유연성을 제공합니다.15개의 비아와 2개의 네트워크가 있습니다., 효율적인 신호 라우팅과 연결을 가능하게 합니다.
IPC-Class-2 품질 기준을 충족합니다. CuClad 217 PCB는 고품질의 성능과 신뢰성을 보장합니다.다양한 지역의 고객들이 그 특유의 특징을 경험할 수 있도록.
CuClad 217 PCB는 레이더, 전자 대책, 전자 지원 조치 및 LNA, 필터 및 결합기와 같은 마이크로 웨브 구성 요소를 포함한 다양한 분야에서 응용 프로그램을 찾습니다.우수한 특성 으로 인해 고 성능 과 신뢰성 을 요구 하는 까다로운 전자 애플리케이션 에 이상적 인 선택 이다.
|
|
