| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

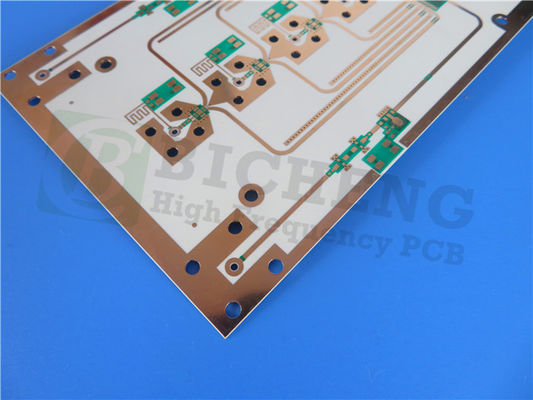

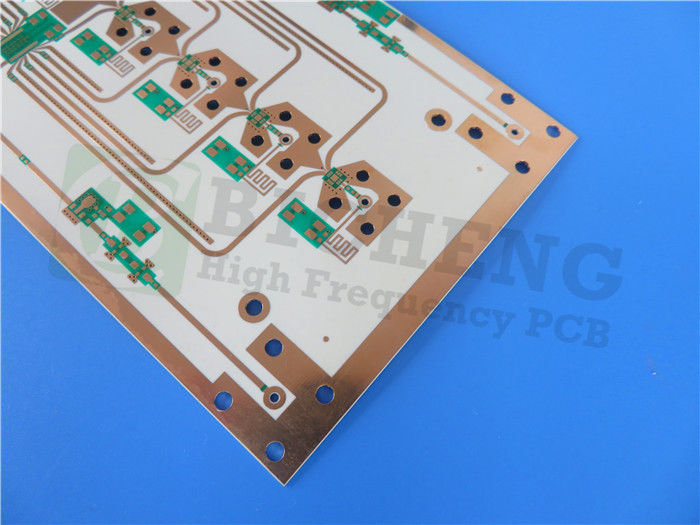

WL-CT300을 기반으로 새로 선보인 PCB를 소개합니다. WL-CT300 유기 폴리머 세라믹 유리섬유 천으로 덮인 구리 클레이드 라미네이트가 Wangling에서 생산됩니다.WL-CT300은 열성 합성에 기반한 고주파 물질입니다., 특이한 성능과 다재다능성을 제공합니다. 그것의 구성은 다이 일렉트릭 계층에 탄화수소 樹脂, 세라믹, 유리 섬유 천을 포함합니다.높은 주파수 설계에 필수적인 뛰어난 저손실 특성을 제공합니다.PTFE 재료에 비해 PCB 처리가 단순화되고 회로의 안정성과 일관성이 우수하기 때문에 WL-CT300은 유사한 외국 제품에 대한 이상적인 대체물입니다.
주요 특징:
110GHz/23°C에서 3.0의 변전압 상수, 고주파 애플리케이션에서 신뢰할 수 있는 신호 전송을 보장합니다.
210GHz에서 0.003의 분산 인수는 신호 손실을 최소화하고 신호 무결성을 유지합니다.
327ppm/°C의 다이 일렉트릭 상수의 우수한 열 계수 (TCDK), 다양한 온도에서 안정적인 성능을 보장합니다.
40.41 W/MK의 높은 열 전도성, 효율적인 열 분산 및 열 관리를 촉진합니다.
50.15%의 낮은 수분 흡수, 습한 환경에서도 일관된 전기적 특성을 유지합니다.
6. X축 (15ppm/°C), Y축 (14ppm/°C), Z축 (31ppm/°C) 에서 열 팽창의 구리 계수 (CTE) 를 맞추어 기계적 스트레스의 위험을 줄이고 차원 안정성을 보장합니다.
PCB 스택업:
WL-CT300 PCB는 정밀한 사양을 가진 2층 단단한 구조를 갖추고 있습니다.
- Copper_layer_1: 35 μm
- WL-CT300 코어 레이어: 0.254mm (10mil)
- 구리층: 35μm
PCB 제작 세부 사항:
귀하의 특정 요구 사항을 충족시키기 위해 WL-CT300 PCB는 다음과 같은 구조 세부 사항을 제공합니다.
- 보드 크기: 167.8mm x 91.6mm, +/- 0.15mm의 좁은 관용으로 각 순서에 하나의 PCB를 허용합니다.
- 최소 추적/공간: 4/5 밀리, 복잡한 회로 설계와 높은 포장 밀도를 가능하게 합니다.
- 최소 구멍 크기: 0.3mm, 부품 장착에 유연성을 제공합니다.
- 실명 비아스가 없으니 제조 과정을 단순화할 수 있어
- 완성된 보드 두께: 0.3mm, 그것의 컴팩트 형태 요소에 기여합니다.
- 완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에, 견고한 전도성 및 내구성을 보장합니다.
- 접착 두께: 20μm, 층 간의 신뢰할 수있는 상호 연결을 촉진합니다.
- 표면 마감: 몰입 은, 용접 가능성 및 부식 저항성을 향상.
- 위쪽이나 아래쪽의 실크 스크린이나 용접 마스크가 없으니 깨끗하고 미니멀한 외모가 됩니다.
- 각 PCB는 운송 전에 철저한 100% 전기 테스트를 거쳐 품질 표준에 부합하는지 확인합니다.
PCB 통계:
이 PCB는 총 41 개의 구성 요소를 지원하며, 원활한 구성 요소 통합을 위해 190 개의 패드가 제공됩니다. 141 개의 구멍 패드와 49 개의 상위 표면 장착 기술 (SMT) 패드가 포함되어 있습니다.아래쪽 SMT 패드가 없습니다.162개의 경로와 2개의 네트워크로, 이 PCB는 효율적인 신호 라우팅과 연결을 촉진합니다.
그림과 표준:
이 PCB는 Gerber RS-274-X 아트워크를 수용하여 제조 프로세스를 단순화합니다. 높은 신뢰성과 성능을 보장하는 IPC-Class-2 표준을 준수합니다. 이 PCB는 전 세계적으로 제공됩니다.다양한 애플리케이션에 쉽게 접근 할 수 있도록.
전형적인 응용 프로그램:
WL-CT300 PCB는 다음과 같은 광범위한 산업에서 응용됩니다.
- 안정적인 무선 통신을 위한 기지국 안테나와 위성 안테나
- 자동차 레이더, 센서, 그리고 고급 운전자 보조를 위한 내비게이션 시스템
- 효율적인 신호 증폭을 위한 전력 증폭기
- 위성 통신을 위한 고주파 위성 헤드
- RF 장치와 필터
- 와이맥스 안테나 및 유무선 광대역 통신용 분산 안테나
그 예외적인 특성, 표준에 대한 준수 및 글로벌 가용성으로, WL-CT300 PCB는 다양한 산업의 고주파 애플리케이션에 대한 신뢰할 수있는 선택입니다.
|
|
