제품 상세 정보:
결제 및 배송 조건:
|
| 소재: | 아이소클래드 933 | PCB 사이즈: | 170mm x 170mm=1개, +/- 0.15mm |
|---|---|---|---|
| 구리 중량: | 1온스(1.4밀) | 표면 마감: | 침지 금 |
| 레이어 총수: | 2 층 | PCB 두께: | 0.5 밀리미터 |
| 하이 라이트: | 15밀리 라미네이트 RF PCB,아이소클래드 933 RF PCB,몰입 금 회로 RF PCB |
||
로저스 아이소클래드 933 (Rogers IsoClad 933) 는 뛰어난 전기 및 기계적 특성을 제공하는 고성능 인쇄 회로 보드 (PCB) 기판 재료입니다. 로저스 코퍼레이션에서 제조합니다.첨단 회로 소재의 선도적인 공급자, IsoClad 933는 고주파 레이더 시스템에서 컨포멀 안테나에서 광범위한 응용 분야에 사용하도록 설계된 비조직 유리섬유 / PTFE 복합재료입니다.
재료 구성 및 주요 특징:
IsoClad 933는 독보적인 PCB 기판 물질로, 비조직 유리섬유 강화를 만들기 위해 독점 제조 공정을 사용합니다.이 구조는 전통적인 섬유 유리 라미네이트에 비해 물질이 더 유연하고 적합하도록 허용합니다., 최종 회로가 모양이 나 구부러질 필요가 있는 응용 프로그램에 적합합니다.
IsoClad 933의 주요 특징은 다음과 같습니다.
10GHz와 23°C에서 2.33의 변압전속 (Dk)
분산 요인 (Df) 0.0016 10 GHz와 23°C에서
1인치당 10파운드의 뛰어난 껍질 강도
0.05%의 낮은 수분 흡수
극히 낮은 방출 가스 0.03% TML, 0 CVCM, 0.02% WVR
물질 전체에 걸쳐 매우 균일한 변압전압상
이러한 특성으로 IsoClad 933는 일관성 있는 전기 특성과 차원 안정성이 중요한 고주파 고성능 회로 설계에 이상적인 선택이 됩니다.
PCB 사양 및 제조:

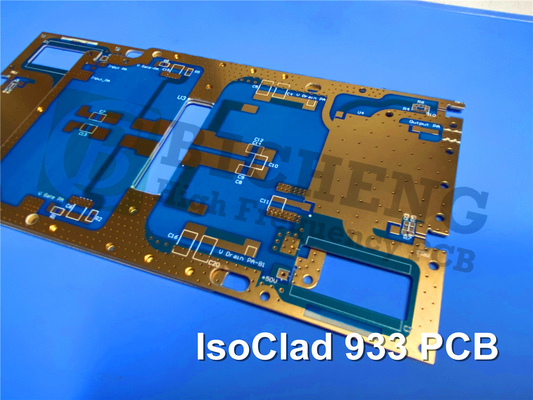

이 제품 설명에서 제공되는 로저스 아이소클래드 933 PCB는 다음과 같은 구성 세부 사항으로 2층 딱딱한 설계입니다.
구리 두께: 위층과 하층 모두에서 35 μm
코어 재료: 로저스 아이소 클라드 933 두께 0.381 mm (15 밀리)
판 크기는 170 mm x 170 mm, 허용 범위는 ±0.15 mm
최소 추적/공간: 4/6 밀리
최소 구멍 크기: 0.3mm
맹목적 인 길 이 없다
완성된 판 두께: 0.5mm
완성 된 구리 무게: 1 온스 (1,4 밀리) 외부 층에
횡단 접착 두께: 20μm
표면 가공: 잠수 금
실크 스크린: 위쪽 층은 흰색, 아래쪽은 흰색이 없다
솔더 마스크: 상단 층은 녹색, 하단 층은 없습니다.
100% 전기 테스트 배송 전에
PCB 구조는 IPC-Class-2 품질 표준을 충족하여 일관된 성능과 신뢰성을 보장합니다.
응용 프로그램:
정형 안테나
스트라이프라인 및 마이크로 스트라이프 회로
가이드 시스템
레이더 및 전자 전쟁 시스템
