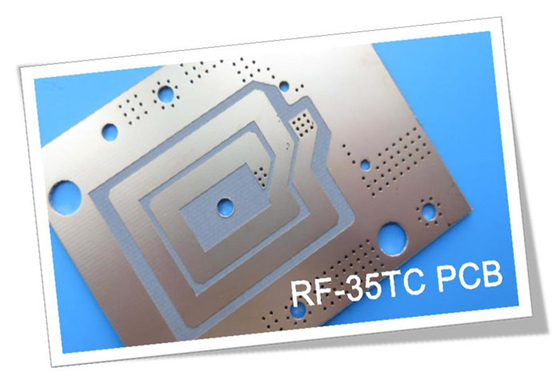

5mil RF-35TC PCB 양면 1OZ 회로판

5mil RF-35TC PCB Double-sided 1OZ Circuit Board
5mil RF-35TC PCB Double-sided 1OZ Circuit Board 5mil RF-35TC PCB Double-sided 1OZ Circuit Board

큰 이미지 :  5mil RF-35TC PCB 양면 1OZ 회로판

제품 상세 정보:
원래 장소: 중국
브랜드 이름: Bicheng
인증: UL, ISO9001, IATF16949
결제 및 배송 조건:
최소 주문 수량: 1pcs
가격: USD9.99-99.99/PCS
포장 세부 사항: 진공 bags+Cartons
배달 시간: 8~9 일
지불 조건: T/T
공급 능력: 5000PCS / 월
상세 제품 설명
소재: RF-35TC PCB 사이즈: 48.17mm x 47.7mm = 3PCS = 3 종류, +/- 0.15mm
구리 중량: 1온스(1.4밀) 표면 마감: 침지 금
레이어 총수: 2 층 PCB 두께: 0.2 밀리미터
강조하다:

1OZ RF-35TC PCB

,

5ml RF-35TC PCB

,

쌍면 RF-35TC PCB

소개:
RF-35TC PCB는 최첨단 고주파 물질로 최고 수준의 낮은 분산 요인과 뛰어난 열 전도성을 제공합니다.고전력 RF 및 마이크로파 애플리케이션을 요구하기 위해 설계된, 이 PTFE 기반의 세라믹으로 채워진 유리섬유 기판은 신호 손실을 최소화하고 효율적으로 열을 분산시키는 것이 중요한 곳에서는 비교할 수 없는 성능을 제공합니다.



특징:

열전도성 저손실 라미네이트 10 GHz/23°C에서 3.5 ± 0.05의 다이렉트릭 상수
10GHz/23°C에서 0.002의 극저분해 인수
0.5 온스 구리 0.87 W/m/K, 1 온스 구리 0.92 W/m/K 의 인상적 인 열 전도성
CTE가 낮은 11 ppm/°C (X축), 13 ppm/°C (Y축), 34 ppm/°C (Z축) 로 우수한 차원 안정성
높은 열 신뢰성, 무게 손실 5%의 온도 436°C
낮은 수분 흡수율 0.05%



RF-35TC의 전형적인 값
재산 시험 방법 단위 가치 단위 가치
DK @10 GHz IPC-650 25.5.5.1 (변경)   3.5   3.5
Tck ((-30 ~ 120°C) IPC-650 25.5.5.1 (변경) ppm 24 ppm 24
Df @10 GHz IPC-650 25.5.5.1 (변경)   0.0011   0.0011
다이 일렉트릭 분해 IPC-650 25.6 (비행기에서, 기름에 두 개의 핀) kV 56.7 kV 56.7
다이 일렉트릭 강도 ASTM D 149 (평면으로) V/mil 570 V/mm 22,441
활 저항 IPC-650 25.1 2초 304 2초 304
수분 흡수 IPC-650 26.2.1 % 0.05 % 0.05
융통력 (MD) ASTM D 790/IPC-650 2.4.4 PSI 12,900 N/mm2 88.94
플렉서력 (CD) ASTM D 790/IPC-650 2.4.4 PSI 11,700 N/mm2 80.67
튼튼성 (MD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 9,020 N/mm2 62.19
튼튼성 (CD) ASTM D 3039/IPC-TM-650 2.4.19 PSI 7,740 N/mm2 53.37
브레이크 (MD) 에 있는 길쭉함 ASTM D 3039/IPC-TM-650 2.4.19 % 1.89 N/mm 1.89
틈에 있는 길쭉함 ((CD)) ASTM D 3039/IPC-TM-650 2.4.19 % 1.7 % 1.7
영의 모듈 (Young's Modulus) ASTM D 3039/IPC-TM-650 2.4.19 PSI 667,000 N/mm2 4,599
영의 모듈 (Young's Modulus) ASTM D 3039/IPC-TM-650 2.4.19 PSI 637,000 N/mm2 4,392
포이슨 비율 (MD) ASTM D 3039/IPC-TM-650 2.4.19   0.18   0.18
포이슨 비율 (Poisson's Ratio) ASTM D 3039/IPC-TM-650 2.4.19   0.23   0.18
압축 모듈 ASTM D 695 ((23°C) PSI 560,000 N/mm2 3,861
융통력 (MD) ASTM D 790/IPC-650 2.4.4 PSI 1.46 x 106 N/mm2 10,309
플렉서력 (CD) ASTM D 790/IPC-650 2.4.4 PSI 1.50 x 106 N/mm2 10,076
껍질 강도 ((1⁄2 온스.CVH) IPC-650 24.8 (열압) 파운드/인치 7 g/cm3 1.25
열전도성 (무장)125°C) ASTM F433 (보호된 열 흐름) W/mK 0.6 W/mK 0.6
열전도 (C1/C1)125°C) ASTM F433 (보호된 열 흐름) W/mK 0.92 W/mK 0.92
열전도 (CH/CH)125°C) ASTM F433 (보호된 열 흐름) W/mK 0.87 W/mK 0.87
차원 안정성 (MD) IPC-650-2.40.39초5.4 (에치 후) 밀스/인 0.23 mm/M 0.23
차원 안정성 (CD) IPC-650-2.40.39초5.4 (에치 후) 밀스/인 0.64 mm/M 0.64
차원 안정성 (MD) IPC-650-2.40.39초5.5 (열압) 밀스/인 -0.04 mm/M -0.04
차원 안정성 (CD) IPC-650-2.40.39초5.5 (열압) 밀스/인 0.46 mm/M 0.46
표면 저항성 IPC-650 25.17.1 (온도가 높아진 후) 모흐 8.33 x 107 모흐 8.33 x 107
표면 저항성 IPC-650 25.17.1 (습기 후) 모흐 6.42 x 107 모흐 6.42 x 107
부피 저항성 IPC-650 25.17.1 (온도가 높아진 후) MOHMS/cm 5.19 x 108 MOHMS/cm 5.19 x 108
부피 저항성 IPC-650 25.17.1 (습기 후) MOHMS/cm 2.91 × 108 MOHMS/cm 2.91 × 108
CTE (X축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 11 ppm/°C 11
CTE (Y축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 13 ppm/°C 13
CTE (Z축) (25-260)°C) IPC-650 24.41/ASTM D 3386 ppm/°C 34 ppm/°C 34
밀도 ASTM D 792 g/cm3 2.35 g/cm3 2.35
단단함 ASTM D 2240 (해안 D)   79.1   79.1
분기 (MD) 에서 스트레인 ASTM D 790/IPC-650 2.4.4 % 0.014 % 0.014
쉴 때 긴장 (CD) ASTM D 790/IPC-650 2.4.4 % 0.013 % 0.013
특정 열 ASTM E 1269-05,E 967-08,E 968-02 j/(g°C) 0.94 j/(g°C) 0.94
Td(2% 체중 감량) IPC-650 24.24.6/TGA oF 788 °C 420
Td(5% 체중 감량) IPC-650 24.24.6/TGA oF 817 °C 436



이점:

최대 효율과 신호 무결성을 위한 "급 최우수" 손실 접수
고전력 부품의 열을 분산시키기 위한 예외적인 열 관리
광범위한 온도 범위에서 안정적인 다이 일렉트릭 성질
향상된 안테나 이득 및 방사능 효율성
고밀도 PCB 디자인을위한 매우 얇은 구리 필름에 강한 접착력

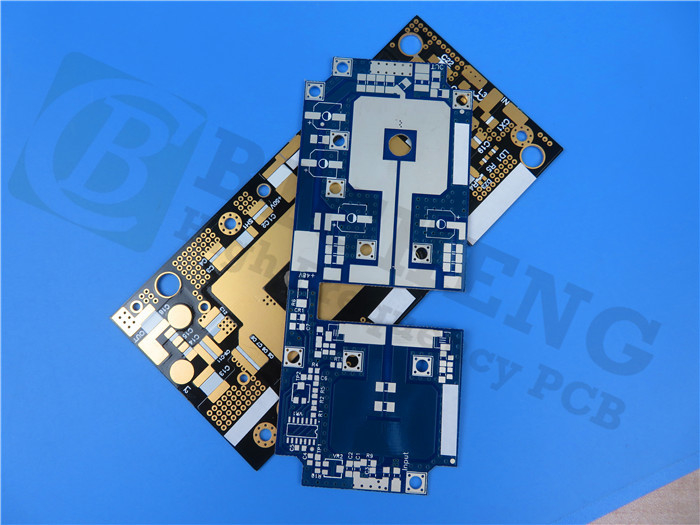

5mil RF-35TC PCB 양면 1OZ 회로판 0



이 2층 단단한 PCB는 0.127mm (5m) RF-35TC 코어와 35μm 구리 층을 갖추고 있으며 최고 품질 표준에 따라 제작되었습니다. 업계 최고의 성능으로,RF-35TC는 요구 RF 및 마이크로파 설계에 대한 주요 선택입니다.



응용 프로그램:
RF-35TC PCB는 다음과 같은 광범위한 고 주파수, 고 전력 애플리케이션에 이상적입니다.

필터, 결합기 및 전력 증폭기
안테나 및 위성 통신
레이더 및 감지 시스템
시험 및 측정 장비
