| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
로저스 RO3003G2는 밀리미터 파동 자동차 레이더 애플리케이션을 위해 설계된 고성능, 세라믹으로 채워진 PTFE 라미네이트입니다. This latest iteration of Rogers' industry-leading RO3003 solutions was developed based on customer feedback to address the next-generation needs of ADAS (Advanced Driver Assistance Systems) like adaptive cruise control, 앞 충돌 경고, 레인 변경 지원.
주요 특징:
- 10 GHz에서 3.0 ± 0.04 및 77 GHz에서 3.07의 다이 일렉트릭 상수 (Dk)
- 10GHz에서 0.0011의 낮은 분산 요인
- 다이 일렉트릭 상수의 우수한 열 계수 (-35ppm/°C)
- 매우 낮은 프로필 (VLP) 전자기 (ED) 구리
- 증진된 신뢰성을 위해 구리와 일치하는 열 확장 계수 (CTE)
- 소극화 된 다이 일렉트릭 포러시티를 가진 균일한 구조
| 부동산 | RO3003G2 | 방향 | 단위 | 상태 | 시험 방법 |
| 다이렉트릭 상수, er 프로세스 | 30.00 ± 0.04 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 클램프 된 스트라이프라인 |
| 다이 일렉트릭 상수 | 3.07 | Z | - | 77GHz | 분차 단계 길이 방법 |
| 분산 요인, tan d | 0.0011 | Z | - | 10 GHz 23°C | IPC-TM-650 2.5.5.5 |
| 열 계수 er | -35 | Z | ppm/°C | 10GHz -50~150°C |
IPC-TM-650 2.5.5.5 |
| 차원 안정성 | -0.16 -0.14 |
X Y |
mm/m | 방법 C | IPC TM-650 2.2.4 |
| 부피 저항성 | 1.4 x 10^9 | - | MΩ•cm | COND A | IPC 25.17.1 |
| 표면 저항성 | 2.6 x 10⁸ | - | MΩ | COND A | IPC 25.17.1 |
| 튼튼성 모듈 | 378 396 |
X Y |
ksi | 23°C | ASTM D638 |
| 수분 흡수 | 0.06 | - | % | D48/50 | IPC-TM-650 2.6.2.1 |
| 특정 열 | 0.73 0.83 |
Z | J/g/K | 0°C 50°C |
ASTM E1269-11 |
| 열전도성 | 0.43 | Z | W/m/K | 50°C | ASTM D5470 |
| 열 팽창 계수 | 16 17 18 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | - | °CTGA | - | ASTM D3850 |
| 밀도 | 2.15 | - | gm/cm3 | 23°C | ASTM D792 |
| 구리 껍질 강도 | 12.0 | - | 1kg/인 | 1/2 온스 EDC 용조 float 후 |
IPC-TM-24.8 |
| 발화성 | V-0 | - | - | - | UL 94 |
| 납 없는 프로세스 호환 | 네 | - | - | - | - |
| PCB 재료: | 세라믹으로 채워진 PTFE 라미네이트 |
| 명칭: | RO3003G2 |
| 다이렉트릭 상수: | 3 |
| 분산 요인 | 0.0011 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 5mil (0.127mm), 10mil (0.254mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 등 |
이점:
- 삽입 손실에 가장 좋은 성능
- 완성된 PCB의 변동 변동률을 최소화
- 작은 지름 비아에 대한 경향을 가능하게 합니다

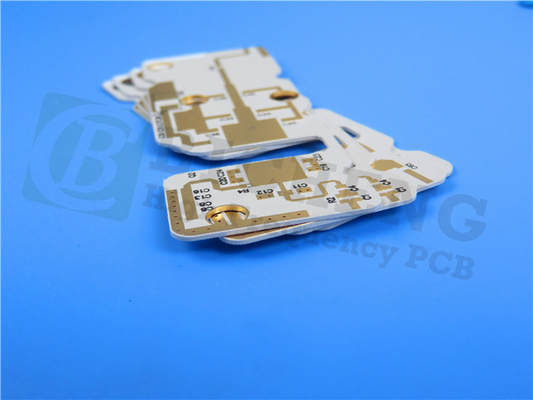

이 2층 딱딱한 PCB는 0.127mm (5 mil) 로저스 RO3003G2 코어와 35μm 구리 층을 갖추고 있습니다. 그것은 0.2mm의 완성 두께로 41.71mm x 64mm를 측정합니다.PCB는 최소 4/5mls의 흔적/공간이 있습니다.최소 0.3mm의 구멍 크기와 몰입 금 표면 마감.
응용 프로그램:
IPC-Class-2 품질 표준을 충족합니다. RO3003G2 PCB는 다양한 ADAS 애플리케이션에 적합합니다. 적응 크루즈 컨트롤, 앞 충돌 경고, 활성 브레이크 지원,차선 변경 보조, 교통 체증 파일럿, 주차 파일럿, 그리고 맹점 탐지.
|
|
