| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

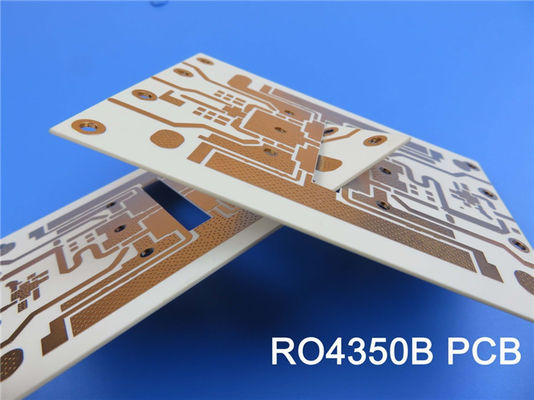

로저스 RO4350B PCB는 뛰어난 전기 성능을이는 다양한 고주파 및 고성능 애플리케이션에 이상적인 선택이 됩니다..
이 PCB의 핵심은 로저스 RO4350B 소재입니다.직물 유리 강화 탄화수소/세라믹 복합재로 PTFE/ 직물 유리와 동등한 성능을 제공하면서 표준 에포시/글라스와 관련된 가공의 간편성을 제공합니다.이 독특한 재료 구성은 RO4350B PCB가 10GHz/23°C에서 3.48 ± 0.05의 일관성 다이 일렉트릭 상수 (Dk) 를 달성하고 0.0037 같은 주파수와 온도에서.
RO4350B 재료의 주요 장점 중 하나는 그 탁월한 차원 안정성입니다. 열 팽창 계수 (CTE) 는 X축에서 10 ppm/°C, Y축에서 12 ppm/°C입니다.그리고 Z축에서 32ppm/°C, 구리의 팽창 특성에 거의 일치합니다. 이것은 RO4350B PCB가 탁월한 차원 안정성을 유지할 수있게합니다.혼합 다이렉트릭 다층 보드의 건설에 중요한 특성또한, RO4350B 라미네이트의 낮은 Z축 CTE는 심각한 열 충격 응용 프로그램에서도 신뢰할 수있는 접착 된 구멍 품질을 보장합니다.
| RO4350B 전형적 가치 | |||||
| 재산 | RO4350B | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 30.48±0.05 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 클램프된 스트라이프라인 | |
| 다이렉트릭 상수,ε 설계 | 3.66 | Z | 8~40 GHz | 차분 단계 길이의 방법 | |
| 분산 요인,δ | 0.0037 0.0031 |
Z | 10 GHz/23°C 2.5 GHz/23°C |
IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +50 | Z | ppm/°C | -50°C150까지°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 1.2 x 1010 | MΩ.cm | COND A | IPC-TM-650 2.5.17.1 | |
| 표면 저항성 | 5.7 x 109 | MΩ | COND A | IPC-TM-650 2.5.17.1 | |
| 전기력 | 31.2 ((780) | Z | Kv/mm ((v/mil) | 0.51mm ((0.020") | IPC-TM-650 2.5.6.2 |
| 튼튼성 모듈 | 162,432) 14,153 ((2,053) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 팽창 강도 | 203(29.5) 130(18.9) |
X Y |
MPa (ksi) | NT1 국가 | ASTM D 638 |
| 굽기 힘 | 255 (37) |
MPa (kpsi) |
IPC-TM-650 2.4.4 | ||
| 차원 안정성 | <0.5 | X,Y | mm/m (밀리 / 인치) |
etch+E2/150 다음°C | IPC-TM-650 2.4.39A |
| 열 팽창 계수 | 10 12 32 |
X Y Z |
ppm/°C | -55°C288°C | IPC-TM-650 2.4.41 |
| Tg | >280 | °CTMA | A | IPC-TM-650 2.4.24.3 | |
| Td | 390 | °CTGA | ASTM D 3850 | ||
| 열전도성 | 0.69 | W/M/oK | 80°C | ASTM C518 | |
| 수분 흡수 | 0.06 | % | 48시간 침수 0.060" 샘플 온도 50°C |
ASTM D 570 | |
| 밀도 | 1.86 | gm/cm3 | 23°C | ASTM D 792 | |
| 구리 껍질 강도 | 0.88 (5.0) |
N/mm (PLI) |
용접 후 1 온스 EDC 포일 |
IPC-TM-650 2.4.8 | |
| 발화성 | (3)V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||
RO4350B 물질의 또 다른 주목할만한 특징은 280°C (536°F) 이상의 높은 유리 전환 온도 (Tg) 이다.이것은 PCB의 팽창 특성이 광범위한 처리 온도에서 안정적으로 유지되도록합니다.또한, 이 재료의 0.06%의 낮은 수분 흡수율은 전체적인 신뢰성과 성능에 기여합니다.

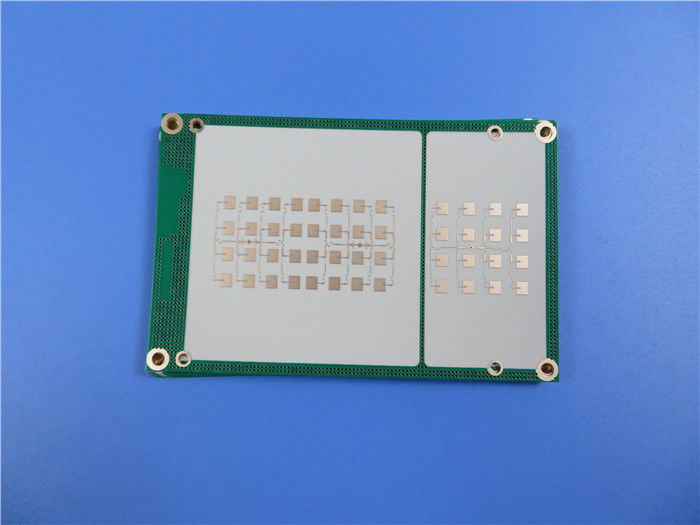

이 로저스 RO4350B PCB는 2층 딱딱한 디자인으로 구성되어 있으며, 상단 및 하단 층 모두에 35μm의 구리와 0.102mm (4mil) 로저스 RO4350B 코어가 있습니다. 보드 크기는 43.98mm x 33.22mm, 0.15mm의 단단한 관용으로 PCB는 최소 4/5 밀리 미터의 흔적 / 공간과 최소 0.3mm의 구멍 크기를 갖추고 있으며 고품질과 신뢰할 수있는 성능을 보장합니다.
RO4350B PCB의 주요 장점 중 하나는 비용 효율성입니다. 전통적인 PTFE 기반 재료와 달리 RO4350B는 표준 에포시 / 유리 기술을 사용하여 처리 할 수 있습니다.보다 경제적인 제조 공정을 허용합니다.이것은 RO4350B PCB를 고성능 회로 보드가 필요한 디자이너와 엔지니어에게 매력적인 옵션으로 만듭니다.
로저스 RO4350B PCB의 다재다능성은 광범위한 응용 분야에서 분명합니다.자동차용 레이더 및 센서, 및 LNB를 직접 방송 위성. 그것의 예외적인 전기 및 기계적 특성과 함께 비용 효율적인 제조,RO4350B PCB를 신뢰성있는 PCB를 찾는 엔지니어와 디자이너에게 훌륭한 선택으로 만듭니다., 고품질 회로 보드 솔루션
요약하자면 로저스 RO4350B PCB는 뛰어난 성능과 저렴한 가격의 조합입니다.설계자와 엔지니어에게 오늘날의 고주파 및 고성능 애플리케이션의 요구에 맞는 최첨단 솔루션을 제공합니다..
|
|
