| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
소개
끊임없이 발전하는 무선 통신의 세계에서, 고성능, 비용 효율적인 안테나 솔루션에 대한 수요는 그 어느 때보다 커졌습니다.첨단 회로 재료의 유명한 리더이 2층 딱딱한 회로판은 회사의 혁신적인 RO4725JXR 탄화수소/세라믹/조직 유리 라미네이트 물질을 활용합니다.전통적인 PTFE 기반 라미네이트에 대한 저렴하고 신뢰할 수있는 대안을 제공합니다..
특징 과 이점
RO4725JXR PCB는 안테나 및 RF 애플리케이션에 탁월한 선택이 되는 특징의 인상적인 배열을 자랑합니다. 10 GHz에서 2.55 ± 0.05의 다이 일렉트릭 상수 (Dk) 를 특징으로,이 재료는 특별한 전기 성능을 제공합니다., 10GHz에서 0.0026와 2.5GHz에서 0.0022의 낮은 분산 인수 (Df) 를 가진다.낮은 손실과 안정적인 Dk의 조합은 안테나 설계자가 신호 저하를 최소화하면서 상당한 이득 값을 달성 할 수 있음을 보장합니다..
RO4725JXR의 주요 장점 중 하나는 +34 ppm/°C로 지정된 다이 일렉트릭 상수의 우수한 열 계수입니다.이 놀라운 안정성 은 다양한 환경 조건 에서 일관성 있는 회로 성능을 보장 합니다또한 이 재료의 CTE는 구리와 밀접하게 일치하며, X, Y, Z 축은 13이다.9, 19, 그리고 각각 25.6 ppm/°C로, 델라미네이션 위험과 다른 신뢰성 문제를 최소화합니다.
전기적, 열적 특성에 더하여 RO4725JXR PCB는 280°C 이상의 높은 Tg 값을 자랑합니다.표준 FR-4 및 납 없는 조립 프로세스와 호환성 있게 만드는이것은 기존 제조 작업 흐름에 원활한 통합을 허용하며 전문 처리 및 처리 필요성을 줄입니다.
특히 RO4725JXR PCB는 -160 dBc (43 dBm 1,900 MHz 신호) 이상의 값으로 우수한 수동 인터모들레이션 (PIM) 성능을 입증했습니다.이 낮은 PIM 특성 은 셀룰러 기지 스테이션 안테나 및 다른 고성능 RF 시스템 에 매우 중요합니다., 깨끗한 신호의 무결성이 가장 중요합니다.
| 재산 | RO4725JXR | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수, εr 프로세스 | 20.55 ± 0.05 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 다이렉트릭 상수, εr 설계 | 2.64 | Z | 1.7 GHz - 5 GHz |
차분 단계 길이의 방법 | |
| 분산 요인 | 0.0026 | Z | 10 GHz/23°C | IPC-TM-650, 25.5.5 | |
| 0.0022 | 2.5GHz | ||||
| εr의 열 계수 | +34 | Z | ppm/°C | -50°C ~ 150°C | IPC-TM-650, 25.5.5 |
| 부피 저항성 (0.030") | 2.16 x 10^8 | MΩ•cm | COND A | IPC-TM-650, 25.17.1 | |
| 표면 저항성 (0.030") | 4.8 x 10^7 | MΩ | COND A | IPC-TM-650, 25.17.1 | |
| PIM | -166 | dBc | 50오엄 0.060 |
43dBm 1900MHz |
|
| 전기 강도 (0.030??) | 630 | Z | V/mil | IPC-TM-650, 25.6.2 | |
| 융통력 MD | 121 (17.5) | MPa (kpsi) |
NT1 국가 | ASTM D790 | |
| CMD | 92 (13.3) | ||||
| 차원 안정성 | <0.4 | X,Y | mm/m | 에치 후 +E2/150°C |
IPC-TM-650, 24.39A |
| 열의 계수 확장 |
13.9 | X | ppm/°C | -55 ~ 288°C | IPC-TM-650, 21.24 |
| 19.0 | Y | ||||
| 25.6 | Z | ||||
| 열전도성 | 0.38 | Z | W/mK° | 50°C | ASTM D5470 |
| 수분 흡수 | 00.24% | % | 48/50 | IPC-TM-650 2.6.2.1 ASTM D570 | |
| Tg | >280 | °C | IPC-TM-650 2.4.24 | ||
| Td | 439 | °C | ASTM D3850 | ||
| 밀도 | 1.27 | gm/cm3 | ASTM D792 | ||
| 구리 껍질 강도 | 8.5 | pli | 1 온스 로프로 EDC | IPC-TM-650 2.4.8 | |
| 발화성 | 제1호 | UL94 | |||
| 납 없는 공정 호환성 | 네 |
응용 및 사양
RO4725JXR PCB는 다양한 안테나 및 RF 애플리케이션에 이상적으로 적합하며, 특히 셀룰러 베이스 스테이션 안테나에 중점을두고 있습니다. 낮은 손실, 안정적인 Dk,그리고 낮은 PIM는 그들의 무선 솔루션에서 비용과 성능을 최적화하려는 디자이너에게 훌륭한 선택입니다..

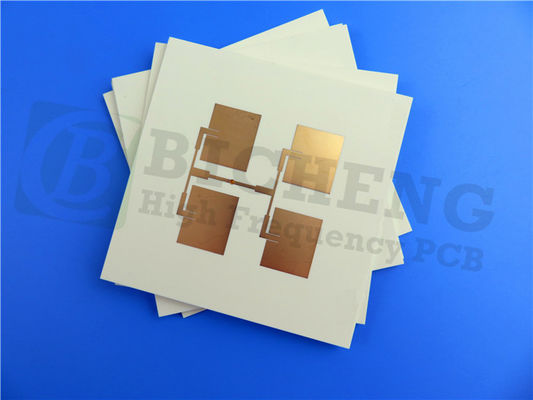

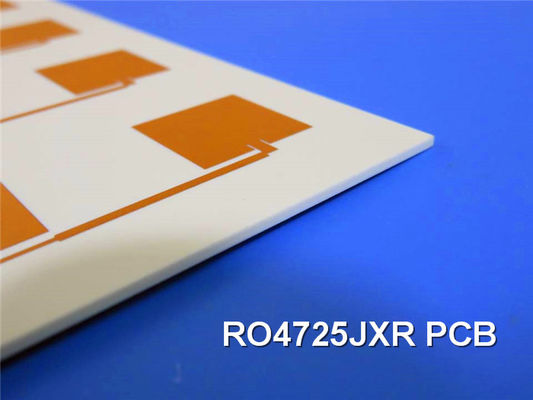

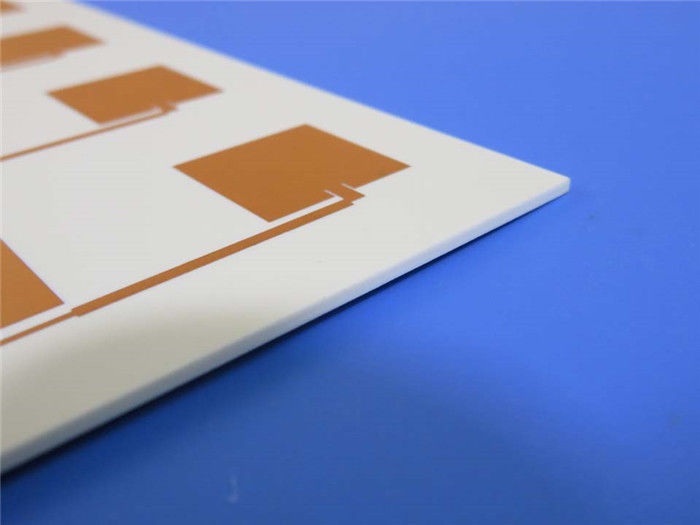

사양의 측면에서,이 PCB는 42.13 mm x 112.96 mm ± 0.15 mm의 차원의 2층 딱딱한 회로 보드입니다. 구리 두께는 두 외부 층에서 1 온스 (1.4 밀리),그리고 최소한의 흔적/공간은 5/5 밀리입니다.보드는 최소 구멍 크기가 0.4mm이고 완성된 두께는 0.8mm이며, 접착 두께는 20μm입니다. 표면은 몰입 금으로 완성됩니다.그리고 판은 IPC-Class-2 품질 표준에 따라 제조됩니다., 100% 전기 테스트를 통해 운송 전에.
결론
로저스 RO4725JXR PCB는 전통적인 PTFE 기반 라미네이트에 대한 매력적인 대안을 제시하며, 예외적인 RF 성능, 열 안정성 및 비용 효율성의 독특한 혼합물을 제공합니다.견고한 특징과 일관성 있는 회로 행동으로, 이 PCB는 안테나 설계자와 무선 시스템을 최적화하려는 RF 엔지니어에게 필요한 솔루션이 될 것입니다.
| PCB 용량 (TMM10) | |
| PCB 재료: | 탄화수소 / 세라믹 / 섬유 유리 |
| 명칭: | RO4725JXR |
| 다이렉트릭 상수: | 2.55 |
| 계층 수: | 싱글 사이드 PCB, 쌍면 PCB, 다층 PCB, 하이브리드 PCB |
| 다이렉트릭 두께: | 300.7mil ((0.780mm), 60.7mil (1.542mm) |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 빨간색, 노란색, 흰색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, Bare 구리, OSP, ENEPIG, 순수한 금 등 |
|
|
