| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |

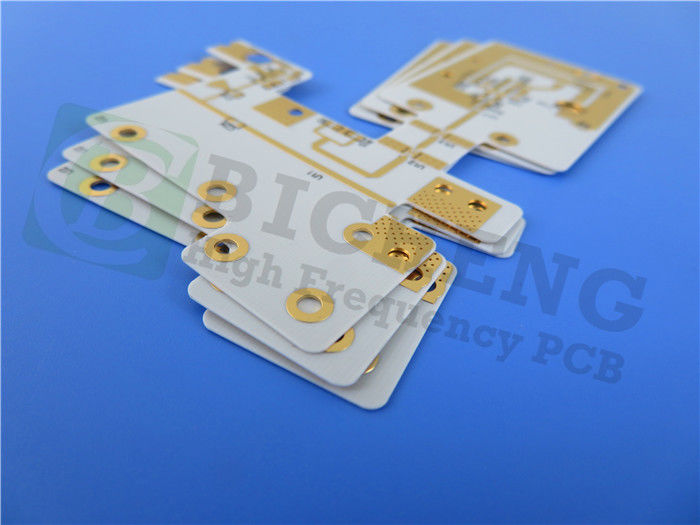

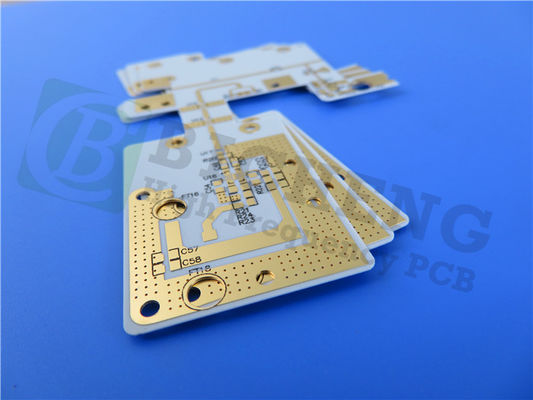

PTFE 라미네이트 의 다재다능 한 대안
빠르게 진화하는 전자 세계에서고성능, 그러나 비용 효율적인 솔루션에 대한 수요는 그 어느 때보다 커졌습니다.RO4830 PCB를 자랑스럽게 소개합니다. 뛰어난 성능과 비교할 수 없는 저렴한 가격을 결합한 최첨단 인쇄회로판입니다.이 혁신적인 PCB의 핵심은 로저스 RO4830 고주파 라미네이트입니다.3보다 약간 높은 변압전압상수.2 77GHz에서 RO4830 라미네이트는 전기적 특성과 비용 효율성의 독특한 균형을 제공하여 가격에 민감한 밀리미터 파드 애플리케이션에 이상적인 선택입니다.
비교 할 수 없는 고 주파수 성능
RO4830 PCB를 구별하는 주요 특징 중 하나는 77GHz에서 인치당 2.2db의 예외적인 삽입 손실입니다.이 놀라운 성능은 LoPro 역으로 처리 된 구리 포일 클래싱을 사용하여 달성됩니다., 이것은 라미네이트의 우수한 고주파 특성에 기여합니다. 까다로운 밀리미터 파도 응용 프로그램에 설계되었습니다.RO4830 PCB는 76-81 GHz 자동차 레이더 센서에서 사용하기에 적합합니다..
| 재산 | 전형적 값 [1] RO4830 (TM) |
단위 | 조건 | 시험 방법 | ||
| 다이렉트릭 두께 | ||||||
| 0.005 | 00.0095 | |||||
| 다이렉트릭 상수, εr 설계 | 3.24 | 3.24 | - | 77 GHz | 마이크로 스트립 차차 단계 길이 | |
| 송전선 손실 | 2.2 | 1.8 | dB/in | 77 GHz | 마이크로 스트립 차차 단계 길이 | |
| 분산 요인, tan δ | 0.0033 | 0.0032 | - | 10GHz | 스플릿 포스트 디엘렉트릭 rezonator | |
| 열 계수 εr (z 방향) | -30 | -30 | ppm/°C | -50°C ~ 150°C | IPC-TM-650 2.5.5.5 | |
| 다이 일렉트릭 강도 | 78.7 | 59.1 | kV/mm | 48시간 @ 50°C | IPC-TM-650, 25.6.2 | |
| 2000 | 1500 | V/mil | ||||
| 물 흡수 | 0.15 | 0.13 | % | D-48/50 | ASTM D570 | |
| 열 스트레스 후 껍질 강도 | 0.67 | 0.67 | N/mm | 18마이크론 역전 처리 된 ED포일 |
IPC-TM-650 2.4.8 | |
| 3.8 | 3.8 | 파운드/인 | ||||
| 불화성 등급 | V-0 | V-0 | - | C-48/23/50 | UL94 | |
| 차원 안정성 |
MD | - 1개8 (-1.8) |
-1.5 (-1.5) | mm/m (밀리) | 4시간 @ 105°C | IPC-TM-650 2.4.39A |
| CMD | - 1개8 (-1.8) |
-1.6 (-1.6) | ||||
| 분해 온도 | 408 | 412 | °C | - | ASTM D3850 | |
| 델라미네이션까지의 시간 (T288) | >30 | >30 | 분 | Cu | IPC-TM-650, 24.24.1 | |
| 납 없는 공정 능력 | 네 | 네 | - | - | - | |
| 열전도 (계산) | 0.45 | 0.47 | W/mK | 50°C | 일련으로 평면 횡단 계산 혼합 규칙 |
|
| CTE | x,y | 23 | 21 | ppm/°C | 0~150°C | IPC-TM-650 2.4.41 |
| z | 110 | 83 | ||||
자동차 전자제품에 최적화
최적화된 필러, 樹脂, 그리고 유리 복합체 시스템, UL 94 V-0 불 retardant 등급과 결합하여 뛰어난 열 및 기계적 안정성을 보장합니다.임무를 중요시하는 자동차 전자기기에 이상적인 선택이 됩니다..
신뢰성 있고 일관성 있는 건축
PCB의 구조는 2층의 딱딱한 설계로, 상단과 하단 모두에 35μm의 구리 층이 있습니다. 두께 0.127mm (5m) 의 핵심 물질은장면을 가로질러 뛰어난 차원 안정성과 일관성 있는 다이 일렉트릭 특성을 제공합니다.가장 까다로운 환경에서도 안정적인 성능을 보장합니다.
비용 효율적 인 제조 및 접근성
제조 측면에서 RO4830 PCB는 표준 FR-4 프로세스를 사용하여 생산 될 수 있으며, 광범위한 제조업체에 접근 가능하고 비용 효율적입니다.이 다양성은 PCB의 물리적 차원까지 확장됩니다., 210.6 mm x 54.6 mm의 두 가지 변형으로 제공됩니다.
엄격 한 품질 보장
최고 품질을 보장하기 위해 RO4830 PCB는 엄격한 테스트와 검사 절차를 거칩니다.그리고 100% 전기 테스트를 운송 전에, 고객은 이 PCB의 신뢰성과 정확성에 확신할 수 있습니다.
| PCB 재료: | 탄화수소/ 세라믹/ 스프레드 직물 유리 |
| 명칭: | RO4830 |
| 다이렉트릭 상수: | 3.24 |
| 분산 요인 | 00.0033-0.0032 |
| 계층 수: | 단면, 이면, 다층 PCB, 하이브리드 PCB |
| 구리 무게: | 1oz (35μm), 2oz (70μm) |
| 다이렉트릭 두께 | 5밀리 (0.127mm), 9.4밀리 (0.239mm) |
| PCB 크기: | ≤400mm × 500mm |
| 용접 마스크: | 녹색, 검은색, 파란색, 노란색, 빨간색 등 |
| 표면 마감: | 몰입 금, HASL, 몰입 은, 몰입 진, ENEPIG, OSP, Bare 구리, 순수한 금 등 |
제조업자 들 을 위한 비교 할 수 없는 이점
RO4830 PCB는 기술적인 사양을 넘어 제조업체들에게 매력적인 선택이 될 수 있는 다양한 장점을 제공합니다.그 현저하게 감소 산화 저항과 우수한 레이저 굴착 성능은 가시화 된 제조 과정에 기여, PTFE 라미네이트 옵션에 비해 전체적인 비용 절감은 재정적으로 신중한 투자로 만듭니다.
밀리미터 파동 기술 의 힘 을 발휘 하라
최신 자동차 레이더 센서, 첨단 스마트 전자, 또는 다른 밀리미터 파드 응용 프로그램에서 일하든,로저스의 RO4830 PCB는 당신이 찾고 있던 신뢰할 수 있고 비용 효율적인 솔루션입니다.이 혁신적인 기술의 힘을 경험하고 성능과 효율성의 새로운 높이로 프로젝트를 가져가십시오.
|
|
