| 모크: | 1pcs |
| 가격: | USD9.99-99.99/PCS |
| 표준 포장: | 진공 bags+Cartons |
| 배달 기간: | 8~9 일 |
| 지불 방법: | T/T |
| 공급 능력: | 5000PCS / 월 |
이 고주파 PCB는 RT duroid 6002 기판을 기반으로 합니다. 이 고급 라미네이트는 특별한 전기 및 기계적 특성을 제공합니다.복합적인 작업에 최적의 선택이 됩니다., 다층 보드 구조물
특징:
- 일관성 높은 주파수 성능을 위해 2.94 ± 0.04의 다이 일렉트릭 상수 (Dk)
- 10GHz에서 0.0012의 극저분산 인자, 최소한의 신호 손실을 제공합니다
- 온도 변동에도 안정성을 보장하는 12ppm/°C까지 낮은 Dk의 열 계수
- 0.6 W/m/K의 열 전도성 및 안정적인 성능을 위해 24 ppm/°C의 낮은 Z축 CTE
- 비범한 차원 안정성을 위해 수분 흡수율 0.02%
- 우수한 기계적 특성 및 고 Tg 500 ° C의 견고하고 오래 지속되는 회로를 위해
이점:
- 요구 응용 프로그램에서 우수한 고 주파수 성능을 위해 최적화
- 단단한 두께 제어 및 평면 내 CTE는 구리와 일치하여 신뢰할 수있는 다층 디자인을 가능하게합니다.
- 낮은 배출가스가 우주 및 다른 민감한 환경에 이상적입니다
- 예외적인 차원 안정성은 일관된 전기적 특성을 보장합니다
- 광범위한 미시션 크리티컬 마이크로 웨브 및 RF 시스템에 적합한 견고한 구조
| NT1기생물 | |||||
| 재산 | NT1기능기술 | 방향 | 단위 | 조건 | 시험 방법 |
| 다이렉트릭 상수,ε 프로세스 | 20.94±0.04 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 다이렉트릭 상수,ε 설계 | 2.94 | 8GHz에서 40GHz까지 | 차분 단계 길이의 방법 | ||
| 분산 요인,tanδ | 0.0012 | Z | 10 GHz/23°C | IPC-TM-650 2.5.5.5 | |
| 열 계수 ε | +12 | Z | ppm/°C | 10GHz 0°C-100°C | IPC-TM-650 2.5.5.5 |
| 부피 저항성 | 106 | Z | 엠씨 | A | ASTM D 257 |
| 표면 저항성 | 107 | Z | 모흐 | A | ASTM D 257 |
| 튼튼성 모듈 | 828 ((120) | X,Y | MPa ((kpsi) | 23°C | ASTM D 638 |
| 극심 한 스트레스 | 6.9(1.0) | X,Y | MPa ((kpsi) | ||
| 최후의 압력 | 7.3 | X,Y | % | ||
| 압축 모듈 | 2482 (((360) | Z | MPa ((kpsi) | ASTM D 638 | |
| 수분 흡수 | 0.02 | % | D48/50 | IPC-TM-650 2.6.2.1 ASTM D 570 |
|
| 열전도성 | 0.6 | W/m/k | 80°C | ASTM C518 | |
| 열 팽창 계수 (-55 ~ 288)°C) |
16 16 24 |
X Y Z |
ppm/°C | 23°C/50% RH | IPC-TM-650 2.4.41 |
| Td | 500 | °CTGA | ASTM D 3850 | ||
| 밀도 | 2.1 | gm/cm3 | ASTM D 792 | ||
| 특정 열 | 0.93(0.22) | j/g/k (BTU/ib/)오F) |
계산 | ||
| 구리 껍질 | 8.9(1.6) | IBS/in. ((N/mm) | IPC-TM-650 2.4.8 | ||
| 발화성 | V-0 | UL 94 | |||
| 납 없는 공정 호환성 | 네 | ||||

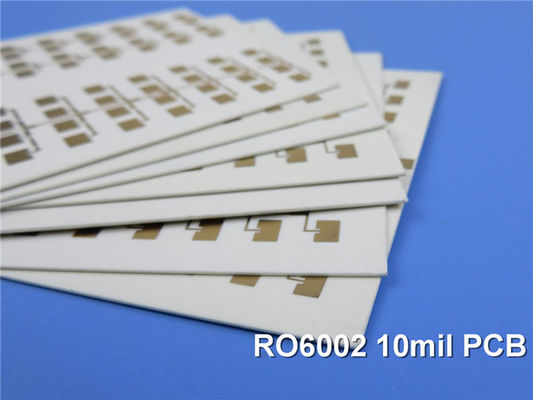

이 2층, 0.8mm 두께의 PCB는 35μm의 구리 층, 0.3mm의 최소 구멍 크기와 몰입 금 표면 완성도를 갖추고 있습니다.이 PCB는 운송 전에 100% 전기적 무결성을 보장하기 위해 광범위하게 테스트됩니다..
로저스 RT/더로이드 6002 PCB로 고주파 설계의 잠재력을 최대한 발휘하세요. 전 세계적으로 사용 가능하며, 이 고급 라미네이트는레이더 시스템, GPS 안테나, 빔 형성 네트워크.
로저 RT/더로이드 6002 PCB로 고주파 애플리케이션의 힘을 풀고
마이크로파와 RF 전자기기의 끊임없이 진화하는 세계에서, 고성능, 신뢰할 수 있고 열적으로 안정적인 회로 재료에 대한 수요는 그 어느 때보다 커졌습니다.기술이 주파수의 경계를 계속 밀어내면서, 전력 및 복잡성, 인쇄 회로 보드 (PCB) 기판의 선택은 최적의 시스템 성능을 보장하는 데 중요한 요소가됩니다.고주파 디자인 풍경에서 게임 변경자로 등장 한 세라믹으로 채워진 PTFE 라미네이트.
다이 일렉트릭 완전성
RT/duroid 6002의 특별한 능력의 핵심은 2.94 ± 0의 변수 (Dk) 와 함께 그 변압 성질에 있습니다.04이 물질은 복잡한 고주파 회로에서 신호 무결성을 유지하기 위해 필수적인 놀라운 일관성과 정확성을 제공합니다.이 단단한 Dk 컨트롤은 향상 된 임피던스 매칭으로 번역됩니다., 반사율을 줄이고 전체 회로 성능을 향상시킵니다.
RT/더로이드 6002의 0.0012의 극저분산 인수 (Df) 는 10 GHz에서 똑같이 인상적입니다.이 예외적으로 낮은 손실 대접은 신호 에너지가 회로에 의해 효율적으로 전송되는 것을 보장이 특성은 특히 높은 전력 처리 또는 엄격한 열 관리 요구 사항을 요구하는 응용 프로그램에서 중요합니다.
열 안정성 및 신뢰성
RT/duroid 6002의 열 특성으로 인해 고주파 설계의 주요 선택으로 더욱 구별됩니다. Dk (12 ppm/°C) 의 낮은 열 계수와 함께이 물질은 온도 변동에도 불구하고 전기적 성질을 유지합니다., 광범위한 작동 범위에서 일관된 전기 성능을 제공합니다.
그 열 안정성 은 RT/duroid 6002 의 인상적 인 차원 안정성 을 보완 합니다.구리와 밀접하게 일치하는 평면 내 CTE와 결합되어, 신뢰할 수있는 다층 보드 구조를 보장합니다. 이것은 열적으로 안정적이지 않은 재료를 괴롭힐 수있는 탈 라미네이션, 변형 및 열 불일치와 같은 문제를 방지합니다.
기계적 견고성 및 환경 복원력
까다로운 애플리케이션을 위해 설계된 RT/duroid 6002는 예외적인 기계적 특성과 환경 회복력을 자랑합니다.이 라미네이트는 고온 가공과 용접 재공류의 엄격함을 견딜 수 있습니다.다양한 제조 기술에 적합합니다.
또한, RT/duroid 6002의 0.02%의 낮은 수분 흡수는 다양한 습도 수준의 환경에서 차원 안정성과 전기 성능을 유지할 수있는 능력을 강조합니다.이 속성, 낮은 배출가스 특성과 함께,물질을 우주 기반 및 환경 요인이 회로 신뢰성에 크게 영향을 줄 수있는 다른 중요한 애플리케이션에 이상적인 선택으로 만드는.
새로운 기회 를 열고
로저스 RT/더로이드 6002 PCB 기판의 특별한 특성은 고주파 설계의 가능성을 열어줍니다.그리고 기계적 견고성은 다양한 응용 분야에 대한 자연스러운 선택으로 만듭니다.다음을 포함합니다.
스테이지 배열 안테나
지상 및 항공용 레이더 시스템
글로벌 포지셔닝 시스템 (GPS) 안테나
전력 배후 비행기
상용 항공기 충돌 방지 시스템
빔 형성 네트워크
RT/Duroid 6002의 성능 장점을 활용함으로써 설계자들은 마이크로파와 RF 공학에서 가능한 한 한계를 확장할 수 있습니다.신뢰성, 그리고 전반적인 능력.
결론
고주파 전자계의 역동적이고 끊임없이 진화하는 세계에서 로저스 RT/듀로이드 6002는 진정한 발전소로 돋보입니다.그리고 기계적 견고성은 최첨단 제품을 만들고자 하는 디자이너들에게 필수적인 선택이 됩니다이 첨단 PCB 기판의 잠재력을 최대한 활용함으로써 엔지니어들은 새로운 수준의 성능, 신뢰성, 혁신을 누릴 수 있습니다.다음 세대의 고주파 기술에 대한 길을 열어주는 것.
|
|
